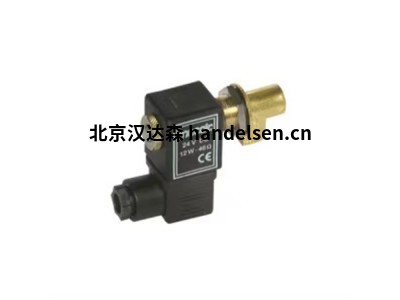

mecair电磁阀VNP408-24/50工作条件介绍



400系列阀门适用于低压系统(0.5-1.5bar)和高压系统(0.5-7.5bar)。400系列是一系列适用干除尘器应用的隔膜阀，特别适用干过滤袋，滤芯、包膜过滤器，陶瓷过

滤器和烧结金属纤维过滤器的反向脉冲喷射过滤器清洁。





VNP408-24/50电磁阀特征描述:

盖子:压铸铝(阳极氧化)

主体:压铸铝(阳极氧化)

飞行员:不锈钢

隔膜:丁腈橡胶

螺栓和螺钉:不锈钢

隔膜支撑盘:不锈钢

膜片弹簧:不锈钢

电气特性:

线圈绝缘:H级

DIN插座连接器:Pg9连接(电缆入口)

DIN 插座标准:EN175301-803(以前的DIN43650A)IA/ISO4400

DIN 插座可选:94/9/CE ATEXII3GD T6

隔离等级 DIN 插座:VDE0110-1/89

DIN 插座保护:IP65 EN60529

环境温度:-30C/+40C



原理：通过导线将电磁阀体内线圈输入正向脉冲信号，线圈产生的工作磁通，使动芯吸合，打开阀门。当停止正向脉冲信号输入时，动芯释放，动芯在弹簧力的作用下回复到初始状态，关闭阀门另外有自保持型的，停止输入正向脉冲或断电后也能保持，需要输入负向脉冲信号才能复位；脉冲电磁阀的工作原理，是利用电器的脉冲转化为机械的脉动，使得脉动气体的强大能量变成动量，在短时间内释放产生巨大冲力，用plc控制其脉冲的间隔应根据额定气体压力恢复时间l来确定.。



工作条件：

1,根据供电电源种类,分别选用交流和直流电磁阀.一般来说交流电源取用方便.

2,在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐腐蚀.

3,环境空间若受限制,请选用多功能电磁阀,因其省去了旁路及三只手动阀且便于在线维修.

4,电源电压波动通常交流选用+%10%.-15%,直流允许±%10左右,如若超差,须采取稳压措施或提出特殊订货要求.

5,环境的最高和最低温度应选在允许范围之内,如有超差需作特殊订货提出.

6,电磁脉冲阀的电源条件

7,环境中经常有振动,颠簸和冲击等场合应选特殊品种,例如船用电磁阀.

8,电压规格用尽量优先选用AC220V.DC24V.

9,环境中相对湿度高及有水滴雨淋等场合,应选防水电磁阀.



部分型号：

MECAIR VNP408 24VDC

MECAIR VNP408-24/DCX

MECAIR VNP412-24/DC

MECAIR VNP414-24/DC

MECAIR VNP416-24/DC

MECAIR VNP408-110/50

MECAIR VNP408-220/50

MECAIR VNP408-220/50-M

MECAIR VNP408-220/50XM

MECAIR VNP408-24/50

MECAIR VNP408-24/DC

MECAIR VNP408-24/DCX-M

MECAIR VNP412-220/50
