 产品描述

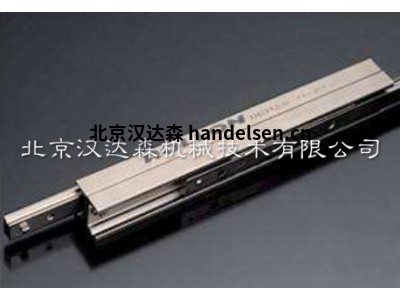

　　Hegra Rail 产品族包括各种不同的伸缩式导轨型材，具有能够处理高至每对导轨 20 千牛顿的负载的滚珠保持架、可达导轨闭合长度的 200% 的过度延伸，并提供有不同的材质如铝或不锈钢 AISI 304 和 AISI 316。

　　Hegra Rail 伸缩式导轨的主要特点：

　　高负载能力结合了最小的偏转

　　具有 1、2 或 3 段延伸的型材，抽出长度可达 200%

　　提供有不同的材质：钢，铝，不锈钢 AISI 304 和 AISI 316

　　高刚性和高惯性矩结合了窄横截面

　　平滑无噪运行

　　长使用寿命

　　极其可靠

　　Hegra Rail 系列伸缩式导轨包括五个产品类别：部分延伸导轨、全延伸导轨、过度延伸导轨、重负载导轨及 S 形截面导轨。

　　部分延伸伸缩式导轨

　　延伸长度约为总长度的 50% 的伸缩式导轨。这些包括一条固定的滑轨和一个可移动并有各种形状和尺寸的滑块。该系统的高刚性来源于固定部分和滑块的联结方式。

　　全延伸伸缩式导轨

　　延伸长度为总长度的 100% 的伸缩式导轨。这些由三个节段组成，各段有不同形状和尺寸的横截面。

　　过度延伸伸缩式导轨

　　延伸长度可达总长度的 200% 的伸缩式导轨。这些由四个节段(高达 200% 延伸长度的型号有 5 个节段)组成，各段有不同形状和尺寸的横截面。因为使用了具有高惯性矩的中间节段，即使在导轨被完全延伸时，该系统也具有高刚性和高负载能力。

　　重负载伸缩式导轨

　　延伸长度为总长度的 100% 的伸缩式导轨。这些由三个节段组成，中间节段具有双 T 形结构。这些伸缩式导轨，有各种规格可选，被设计为专门用于处理重负载，同时可确保该系统自身的低偏转度和高刚性。

　　具有 S 形截面的伸缩式导轨

　　延伸长度约为总长度的 100% 的伸缩式导轨。这些由 3 个节段组成，中间节段的横截面是 S 形。该伸缩式导轨有各种规格可供选择，结合了高刚性和窄横截面。

　　主要特性

　　带有锁定和阻尼系统的安全解决方案

　　刚性型材使得偏转低

　　铝版本用于轻型结构

　　高负载能力，每对导轨最高2.000 Kg

　　过度伸缩最大 200%

　　防腐蚀

　　技术特性

　　最大速度：0.8 米/秒(取决于应用)

　　有多种防腐蚀材料及处理可供选择

　　特殊解决方案，如锁紧系统、卡扣系统和阻尼器，可应要求提供

　　应用

　　伸缩式抓握

　　抽屉取出

　　滑动台

　　座位调整，抽屉滑出
