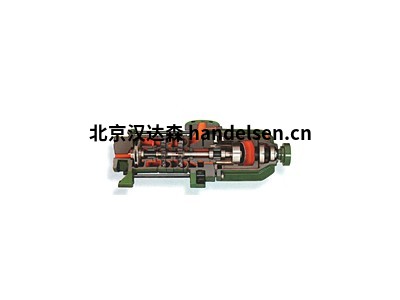

DICKOW轴密封泵

　　通用迪克泵，NCR型，是用于石油，石化和天然气工业的重型离心泵。该泵是根据API 610(第10版)设计和制造的。 / ISO13709。本国际标准规定了上述行业中使用的离心泵的要求。本标准未涉及泵的任何外形尺寸。应用NCR泵的性能范围被细分，因此可以实现可接受的效率。

　　所有服务条件。最大容量达700 m3 / h(3100 USgpm)。在2900 rpm时，差压头高达145 mLC(480英尺)，在3500 rpm时，差分磁头高达220 mLC(660英尺)。

　　DICKOW-NCR泵有多种材料可供选择，并且可以根据API 682安装所有轴封系统，该系统适用于运输上述行业中的几乎所有常见液体。例如，酸，碱，氯代烃，传热介质(HTM)，各种烃类燃料，液态硫，熔融塑料，Bidoom等。

　　DICKOW轴封泵API 610

　　如果应用场合需要无密封泵，还请考虑根据API 685的电磁耦合PRM泵。

　　最大容量(流量)

　　700m3 / h(3100 USgpm)

　　差动头

　　在2900 prm下为145 mLC(480 ft)，在3500 rpm下为220 mLC(660 ft)

　　最高温度

　　330°C(620°F)

　　最大允许工作压力

　　24 bar(350磅/平方英寸)

　　轴承信息

　　轴承

　　计

　　NCR泵是安装在中心线中的单级超升泵(指定的OH2型泵)。它们具有重型轴承支架，可以承受施加在泵轴上的所有力，并在运行期间保持转子位置。泵安装在API底板上，并直接连接到驱动器。

　　泵为后拉设计。这意味着无需拆卸辊壳就可以拆卸旋转泵单元(包括轴承支架，中间壳体，轴封和叶轮)。吸入管和排出管保持连接状态。

　　与标准垫圈联轴器有关，电动机可以用螺栓固定在底板上。蜗壳套

　　单辊或双辊壳体的标准设计采用整体和中心线安装。

　　标准材料

　　38的设计压力额定值在38°C(100°F)时为4000 kPa(40 bar或600 psi)。

　　泵的法兰已满或在后部点缀，设计用于通过螺栓。

　　底部有排水连接。由于具有自通风配置，因此不需要通风连接。

　　径向分开的外壳具有金属对金属的配合以及带有封闭式压缩控制以避免爆裂的垫圈。

　　如果泵

　　由于受制于标准表4中的力和时间，因此其设计性能令人满意。

　　可以提供全套的管卷壳。可以用水，蒸汽或油加热或冷却泵。最高允许加热温度为330°C(620°F)，最大压力为24 bar(350 psig)。加热流体的法兰连接是标准配置。

　　如果泵

　　输送液体的熔化或汽化温度高于泵的环境温度，因此可能需要带有外壳的泵。

　　叶轮标准泵叶轮是封闭型，由具有坚固轮毂的单个铸件制成。

　　叶轮与轴键相连，并用Heli-Coil刀片用盖螺钉固定。叶轮的推力负载通过耐磨环和吸力侧的平衡孔进行液压平衡。设计叶轮孔以实现低NPSH值时，需要特别注意。

　　根据API 610第5.9.4段，叶轮分别正确地进行了静态和动态平衡，分别为ISO 1940-1等级G2和等级5。

　　耐磨环在辊壳，中间壳体和叶轮上提供可再现的耐磨环。

　　磨损环通过螺钉固定在适当的位置。操作间隙符合5.7.4的要求。 (间隙用于限制内部泄漏并平衡轴向推力)。

　　硬化材料

　　当布里氏硬度至少为50 HB时，的粘合表面会有所不同。

　　对于某些对NPSHA要求非常低的应用，可以提供诱导剂。

　　和以前的

　　诱导器设计相反，该诱导器提供了从最小流量到最大流量的NPSH改善。

　　无需更换

　　一根吸管，您可以在现场修改诱导剂。

　　振动监测轴承箱具有耐化学腐蚀性能，因此易于握住振动传感器。

　　可以根据要求提供永久安装传感器或用于磁振动测量设备的平螺纹连接。

　　泵轴

　　泵轴的大小可传输整个驱动器输出，并精确加工，虽然其整个长度，并且具有适当的轴承交配表面的完成。所有轴键道都有符合 ASMI B17.1 的圆角半径。为了获得令人满意的密封性能，轴刚度限制了总偏转。此限制是通过轴直径、轴跨度或悬伸和套管设计的组合实现的。轴设计保证第一次尝试弯曲临界速度至少比泵的最大连续运行速度高出 20%。

　　机械轴密封 NCR 泵将按照 ISO 21049(相当于 API 682，第 2/3 类)配备机械密封和密封系统。

　　密封室尺寸符合 API 610 第 5.8.3 段(图 25，表 6)。

　　对于

　　-40°C (-40°F) 到 +400°C (750°F) 的温度和高达 42 bar (615 psig) 的压力，尺寸为"2 类"密封件的标准尺寸。
