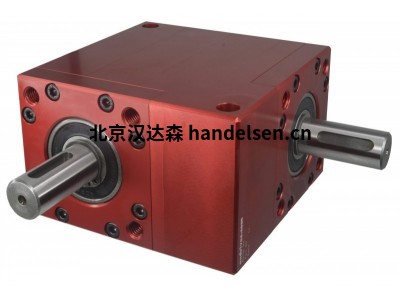

螺旋锥齿轮和齿轮采用Gleason 280G设计，这是我们的红色铝齿轮箱壳体。
比率1：1和2：1，扭矩高达128Nm。
关于ondrives有限公司
凭借80多年的精密齿轮行业经验，ondrives具有丰富的知识，专业知识和经验，可以与齿轮和变速箱项目的合作伙伴合作。我们在英国拥有超过3200平方米(35,000平方英尺)的工厂和办事处，我们将利用我们的技术，设计和生产经验来密切合作，以帮助满足客户的需求。
轮廓(参与)偏差
通常在4个均匀的齿或间隙上进行测量。左右齿面测量的每个齿或间隙均超过可用长度LAf。分析区域Lα通常是有效长度L的92%Ae。
齿轮计算器示例
Fα
总轮廓偏差
垂直于零误差参考线测量分析区域L中轮廓跟踪的最高点和最低点之间的距离α。当工件从L的末端开始达到ISO或DIN标准时，区域α到L的末端的任何高点都包括Ae。
fh _
轮廓坡度偏差
最佳配合参考线穿过牙齿表面轨迹的正偏差或负偏差。垂直于分析区域L上零误差参考线起点的测量α。给出符号fH ='时，该值来自有效长度L的参考线Ae。
Ff _
轮廓形状偏差
接触轮廓跟踪的最高参考线和最低参考线之间的距离，并与最佳拟合参考线平行。测量的垂直到零误差线。当按照ISO或DIN标准工作时，从L的末端到区域α中的任何高点到Ae的末端都包括在内。
铅(螺旋)偏差
通常在4个均匀的齿或间隙上进行测量。测量每个牙齿或牙齿的左右牙齿表面。分析区域L◆通常为齿轮齿面宽度b的80%。
齿轮计算器示例
F◆
总引线偏差
垂直于零误差参考线测量在分析区域L中的齿面轨迹上的最高点和最低点之间的距离。符合ISO或DIN标准时，请在分析区域之外包括任何高点。
FHé
导程斜率偏差
通过牙齿表面轨迹的最佳拟合参考线的正偏差或负偏差。垂直于分析区域零误差参考线起点的测量。给定符号f时，Hé'该值来自齿轮总宽度的参考线。
Ff _
引线形式偏差
接触齿面轨迹且与最佳拟合参考线平行的最高参考线和最低参考线之间的距离。垂直于零误差参考线的测量。在符合 ISO 或 DIN 标准时，包括分析区域以外的任何高点。
配置文件修改
通常用于补偿负载下的牙齿偏转，影响齿轮系统的负载和变速箱误差 TE。左右齿面的修改可以相同或不同。
Cα
加冕祁佳强QQ：2850590582手机/微信：17744536447
从通常位于可用齿型长度 L 的点增加跨齿型的浮雕Af， 在像进展一样弧线中。
fko
提示和根救济
从尖端、尖端形式直径或根形直径增加横向齿型的浮雕。可以是线性的，弧形一样或抛物线的形状。
CH+
压力角度修改
线性浮雕应用于可用轮廓长度 L 的完整长度Af.根据 ISO 21771，正值可去除尖端的材料并增加有效压力角度。
引线修改
通常用于补偿系统偏转和影响齿轮面宽度的负载分布。
C◆
铅冠
在像进展一样弧线中不断增加齿面线的浮雕。通常位于齿轮的面宽度上。
C•顶部C· 底部祁佳强QQ：2850590582手机/微信：17744536447
引线端救济
在齿轮面宽度的一端或两端短距离上，可增加齿面线的宽。可以是线性的，弧形一样或抛物线的形状。
CHé
铅坡修改
在齿轮的全面宽度上不断增加侧翼线的浮雕。它不一定是线性的。
间距偏差
以齿隙测量左侧翼间距和右齿面间距。
例子 齿轮计算器
FP
单相邻间距偏差
相邻俯仰误差是右侧翼或左齿面横向段中实际和标称单个圆形间距之间的差值。
F美国
连续间距的差异
右侧齿面 （RF） 或左齿面 （LF） 的横向截面中连续实际单个圆形间距之间的差值。
FPFpz/8祁佳强QQ：2850590582手机/微信：17744536447
累积圆形间距偏差。
FP从相邻间距误差的累积求和 f 的累积圆距误差 fP.
Fpz/8z/8 音高≈累积圆球误差。
FR
径向运行
从齿轮轴，这是所有齿隙的径向位置偏差范围。由所有齿隙中的球定义。
齿厚
牙齿厚度是通过物理牙齿测量的，但我们的齿轮检测机也能够根据要求测量齿位。
MDkM博士
MDk• 超过两个滚轮 M博士• 超过两个球
直径 D 的两个球或滚轮之间的距离m坐在牙齿间隙，或尽可能接近180度。
sn
齿厚
参考直径 d 的正常部分的圆形齿厚。
WK
基本切线（跨度）
基切线（跨度）超过 k 齿数。正常截面中的线性距离与 k 齿数（与基代计 d 形成的圆柱体相切或尽可能接近）B.对于内部齿轮 k 是间隙数。
DaDF
提示和根直径
测量 da尖端直径和 dF根直径。
z - z
z = 外部齿数。例如.20z = 20 个外部齿。
-z = 内齿数。例如.-60z = 60 个内部牙齿。
