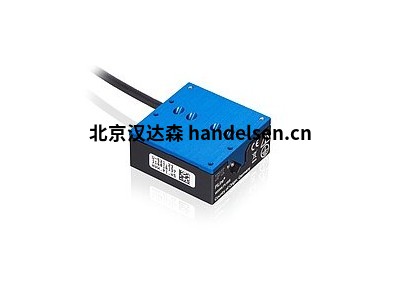

Physik Instrumente精密级线性驱动器

　　PILine®阶段特别适用于需要快速精确定位的应用。关闭时，自锁驱动器保持舞台机械稳定的位置。因此，能耗和热量产生大大减少。低占空比、电池供电或热敏的应用可受益于这些特性。轴的位置由编码器测量，光参考开关允许可靠的可重复运动。压电电机驱动原理及其电气操作价格低廉，可定制。

　　使用增量线性编码器进行高精度位置测量汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　非触觉光学编码器可最精确地直接测量平台上的位置。非线性、机械发挥或弹性变形对测量没有影响。

　　PILine®超声波压电电机
汉达森 祁佳强 手机/微信177*4453*6447

　　PILine 的一个整体®超声波压电电机是压电执行器，通过耦合元件预装到可移动的导导流道上。压电电执行器通过 100 到 200 kHz 之间的高频交流电压对超声波振荡产生兴奋。执行器的变形导致耦合元件相对于流道的周期性对角运动。创建的进给是每个周期几纳米;高频导致高速度。将压电执行器预装到流道上可确保在休息和关闭时自动锁定驱动器。

　　应用程序字段汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　微操作、自动化、生物技术、样品操作、样品定位、空间有限的应用、真空应用达10个-6hPa(可选)。

　　规格

　　运动

　　U-521.23

　　U-521.24

　　单位

　　宽容

　　活动轴汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　Ⅹ

　　Ⅹ

　　行驶范围

　　18

　　18

　　毫米

　　速度，闭环

　　200

　　200

　　毫米///

　　麦克斯。

　　最小增量运动

　　2

　　0.3

　　微米

　　打字。

　　系统分辨率

　　0.4

　　0.1

　　微米

　　双向可重复性

　　±2

　　±0.2

　　微米

　　线性误差(整个行驶范围内)

　　8

　　4

　　微米

　　沥青

　　±300

　　±300

　　•拉德

　　偏航

　　±300

　　±300

　　•拉德

　　定位

　　U-521.23

　　U-521.24

　　单位

　　宽容

　　传感器类型

　　增量编码器

　　增量编码器

　　测量原理

　　光学

　　光学

　　测量方法

　　直接测量

　　直接测量

　　传感器分辨率

　　0.4

　　0.1

　　微米

　　打字。

　　机械性能

　　U-521.23

　　U-521.24

　　单位

　　宽容

　　推力能力

　　2

　　2

　　N

　　麦克斯。

　　拉力能力

　　2

　　2

　　N

　　麦克斯。

　　驱动器属性

　　U-521.23

　　U-521.24

　　单位

　　宽容

　　电机类型

　　PILine®超声波压电电机，性能等级1

　　PILine®超声波压电电机，性能等级1

　　驱动力

　　2

　　2

　　N

　　麦克斯。

　　保持力

　　2

　　2

　　N

　　麦克斯。

　　连接

　　U-521.23

　　U-521.24

　　单位

　　宽容

　　电机/传感器

　　1 × D 子 15 (m)

　　1 × D 子 15 (m)

　　杂项

　　U-521.23

　　U-521.24

　　单位

　　宽容

　　参考开关

　　光学

　　光学

　　工作温度

　　0 到 40

　　0 到 40

　　℃

　　材料

　　铝，阳极化

　　铝，阳极化

　　质量(不带电缆和连接器的位置器)

　　40

　　40

　　G

　　质量(带电缆和连接器的位置器)

　　160

　　160

　　G

　　电缆长度

　　1.5

　　1.5

　　m

　　±200 毫米 / -0 毫米

　　推荐电子产品

　　C-867.1U

　　C-867.1U
