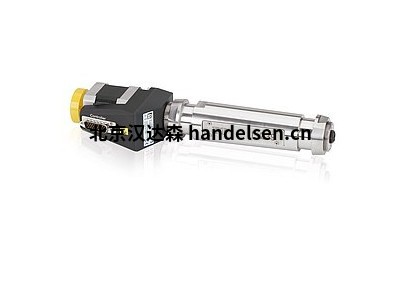

Physik Instrumente L-239 高负载线性执行器

 Physik Instrumente L-239 高负载线性执行器

　　高推力/拉力至300 N

　　行驶范围 52 毫米(2 英寸)

　　最小增量运动 0.1 μm

　　速度至 50 mm/s

　　预装低摩擦球螺钉

　　产品概述汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　高分辨率高负载线性执行器。用于高扭矩的步进电机。高度动态、闭环直流和 BLDC 电机，用于高速度。工业环境的坚固设计。

　　应用程序字段

　　研究。自动化。光学对齐。

　　高品质组件

　　用于高速度的接地球螺钉。

　　轴输出时的稳定轴承可降低推杆上的侧向力。汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　用于均匀运动的非旋转尖端可防止接触点出现摆动、扭矩和磨损。

　　非触觉限位开关保护机械装置。方向感应参考开关支持自动化应用。

　　可应要求且额外收费：将推/拉力增加至 1000 N。

　　规格

　　运动

　　L-239.50AD

　　L-239.033232

　　L-239.035232汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　L-239.50SD

　　单位

　　宽容

　　活动轴

　　Ⅹ

　　Ⅹ

　　行驶范围

　　52

　　52

　　毫米

　　速度

　　50

　　25

　　毫米///

　　麦克斯。

　　定位

　　L-239.50AD

　　L-239.033232

　　L-239.035232

　　L-239.50SD

　　单位

　　宽容

　　集成传感器

　　旋转编码器

　　–

　　传感器分辨率

　　20000

　　–

　　计数/修订。

　　设计分辨率

　　0.05

　　5 (完整步骤)

　　微米

　　打字。

　　最小增量运动

　　0.2

　　0.1

　　微米

　　打字。

　　单向可重复性

　　0.2

　　0.1

　　微米

　　打字。

　　双向可重复性

　　±1

　　±1

　　微米

　　打字。

　　参考和限位开关

　　L-239.50AD：霍尔效应、无/C 触点、5V、TTL

　　L-239.03x232：霍尔效果、无卡触点、5V、NPN

　　霍尔效果，不合一触点，5V，NPN

　　机械性能

　　L-239.50AD

　　L-239.033232

　　L-239.035232

　　L-239.50SD

　　单位

　　宽容

　　指南类型

　　再循环滚珠轴承导轨

　　再循环滚珠轴承导轨

　　驱动螺钉类型

　　球螺钉

　　球螺钉

　　驱动螺钉间距

　　1

　　1

　　毫米

　　推/拉力

　　300

　　300

　　N

　　麦克斯。

　　保持力，断电

　　40

　　80

　　允许的横向力

　　10

　　10

　　N

　　麦克斯。

　　驱动器属性

　　L-239.50AD

　　L-239.50SD

　　L-239.033232

　　L-239.035232

　　单位

　　宽容

　　电机类型

　　主动驱动器直流电机 (PWM)

　　两相步进电机(1)

　　直流电动机

　　BLDC 电机

　　工作电压，标称

　　24

　　24

　　24

　　24

　　五

　　不， 不。

　　工作电压，最大

　　24

　　48

　　48

　　48

　　麦克斯。

　　步骤分辨率

　　–

　　200

　　–

　　–

　　完整步骤/修订。

　　杂项

　　L-239.50AD

　　L-239.50SD

　　L-239.033232

　　L-239.035232

　　单位

　　宽容

　　工作温度范围

　　5 到 40

　　5 到 40

　　5 到 40

　　5 到 40

　　℃

　　材料

　　铝，不锈钢

　　铝，不锈钢

　　铝，不锈钢

　　铝，不锈钢

　　质量

　　1.72

　　1.65

　　1.75

　　1.75

　　公斤

　　±5 %

　　移动质量

　　0.155

　　0.155

　　0.155

　　0.155

　　公斤

　　±5 %

　　连接

　　D 级 15 (米)

　　HD D 子 26 (米)

　　HD D 子 26 (米)

　　HD D 子 26 (米)

　　推荐的控制器/驱动程序

　　C-863 (单轴)

　　C-884 (最多 6 个轴)

　　C-885 带 C-863.20C885(至 40 轴)

　　C-663.12 (单轴)

　　SMC 海德拉(双轴)

　　C-885 带 C-663.12C885(最多 20 个轴)

　　ACS 模块化控制器

　　C-863 (单轴)

　　C-884 (最多 6 个轴)

　　C-885 带 C-863.20C885(至 40 轴)

　　ACS 模块化控制器

　　C-891 (单轴)

　　C-885 带 C-891.11C885(最多 20 个轴)

　　ACS 模块化控制器
