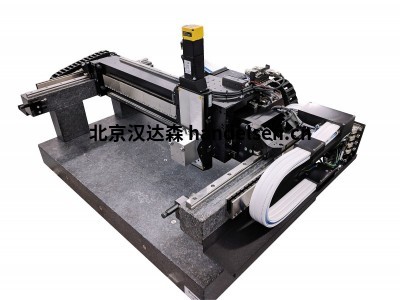

Physik Instrumente A-351 MGS 甘特里系统，带线性电机

　　MGS 龙门系统设计用于为需要开销运动的应用最大限度地提高吞吐量。此阶段是 3D 打印、装配、拾取和放置、校准、检测和工业自动化应用的理想选择。

　　MGS 使用预装线性机械轴承，旨在提供优化的刚度和精度。可提供可选的不锈钢导轨。

　　龙门轴包含双线性电机和双线性编码器。无铁线性电机提供平滑的运动，不具有斗带力或吸引力。线性电机和线性编码器是非连接设备，因此不存在反弹、磨损或维护问题。

　　A-351 与行业领先的 ACS 控制器和驱动模块相结合，提供卓越的伺服性能、先进的控制算法以提高动态性能和错误补偿，以及一套广泛的软件开发工具。

　　应用程序字段

　　扫描、数字打印、电子装配和检测、AOI(自动光学检测)、自动化。汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　选项和自定义适应

　　由花岗岩或铝制成的底座

　　可调工作高度

　　降低振动的系统汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　其他拖动链

　　线性电机的性能

　　线性电机的液体冷却

　　头顶移动 XY 龙门

　　精密再循环滚珠轴承导轨

　　绝对编码器

　　高性能无铁线性电机汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　各种旅行范围。选项和自定义适应

　　灵活的模块化平台

　　Xy 阶段

　　稳定性、精度和动态性在 PI XY 阶段的应用领域至关重要。它们是高吞吐率和可靠运行的基础。

　　PI 利用 PIMag、磁线性电机和 PIglide ®领域的自身发展。工业生产和质量控制受益于 PI 的高负载 XY 级和平面扫描仪。

　　对于显微镜应用，例如拓扑测量领域，快速、可重复的扫描由 PIline、驱动样品级®速度常量相结合。他们的低调在这个领域是杰出的。与压电弯曲样品级相结合，使其非常多才多艺。

　　规格

　　运动

　　单位

　　桥轴

　　甘特里轴

　　行驶范围

　　毫米

　　300

　　500

　　300

　　500

　　750

　　1000

　　指导

　　再循环滚珠轴承导轨

　　驱动

　　1 ×

　　无铁三相线性电机

　　2 ×

　　无铁三相线性电机

　　测量系统

　　绝对线性编码器，1 纳米传感器分辨率，BiSS-C，钢制测量秤

　　2 ×

　　绝对线性编码器，1 纳米传感器分辨率，BiSS-C，钢制测量秤

　　负载容量

　　20 公斤

　　定位精度，校准(1)

　　微米

　　±2

　　双向可重复性

　　微米

　　±1

　　XY 正交

　　•拉德

　　25

　　最大速度，卸载(2)

　　米/秒

　　2

　　1

　　移动质量

　　公斤

　　4.5

　　根据桥轴的行驶范围：

　　300 毫米： 25 千克

　　500 毫米： 30 千克

　　(1)精度值假定时间短，不考虑舞台上热漂移的长期影响。

　　(2)取决于所选电机、控制器性能、占空比、负载和其他特定于应用的参数。

　　驱动器属性

　　单位

　　选项 1

　　选项 2

　　标称电压

　　V DC

　　70

　　峰值电压

　　V DC

　　300

　　标称力

　　N

　　58

　　87

　　峰值力

　　N

　　200

　　300

　　额定电流，RMS

　　A

　　2.9

　　4.4

　　峰值电流，RMS

　　A

　　10

　　15

　　后 EMF 相相

　　V=s/m

　　16

　　16

　　电阻相相

　　Ω

　　5.6

　　3.6

　　电感相相

　　嗯

　　1.8

　　1.2

　　杂项

　　材料

　　硬涂层铝

　　由钢制成的导轨，洁净室润滑脂(应要求由不锈钢制成的导轨)

　　由不锈钢制成的安装硬件
