Tox曲线压力机

多用途、快速趋近冲程和高冲压力

　　对于需要夹紧、卷边、固定、定位、冲裁、切割、印花、标记、折弯、折叠或焊接的应用，TOX®-PowerKurver 可提供具有精确的可重复性和极小容差的完美线性力 — 即使对于难以够到的部分也同样如此。

　　TOX®-PowerKurver 可针对下列任务提供实用的解决方案：

　　得益于其定制的曲线几何形状，在动力冲程范围内提供近乎线性的力输出

　　在指定的工作角提供近乎线性的扭矩输出

　　快速趋近冲程汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　平稳的啮合动力冲程

　　使用较低的气压获得较高的冲压力

　　较低的气体用量

　　高循环速率

　　小巧的构造

　　能够处理大型侧向载荷

　　可调整的模具横截轴

　　TOX®-PowerKurver 包含基底装置、钳口、模具和附件。所有这些组件共同构成完整的设备。可根据您的特定要求匹配钳口、模具和附件。

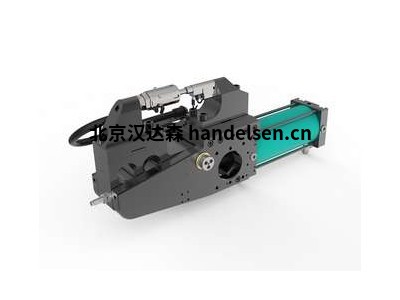

　　KKG 90 型 TOX®-PowerKurver

　　

冲压力:20 - 90 kN



　　开口角度:30 ° / 45 ° / 60 ° / 75 ° / 90 °

　　KKG 90 型具有 100 毫米喉深和 8 毫米模具开口，可产生 60 kN 冲压力。在冲程末端的 3.5 毫米行程可提供高达 90 kN 的冲压力。

　　TOX®-PowerKurver 的功能

　　

　　TOX®-PowerKurver 的构造细节清晰地表明，它的设计完全符合预期目的。其所有组件具有一流的质量，可保证即使在最苛刻的条件下也能实现可靠的长期操作。

　　冲压连接和冲孔夹钳

　　我们的经验表明，应用和所需的操作方式决定了我们的模块化套件系统中的手持式夹钳或装置能否提供正确的解决方案。

　　我们的手持式夹钳设计为小巧的装置，并针对我们的金属板件连接技术或冲孔应用进行了优化。

　　当在自动化生产中使用机械手时，您需要能够有效融入制造流程的夹钳。我们可提供针对单独的标准化零件定制且管理有度的相应装置。

　　TOX®-小型冲压机 — 灵活的台式冲压机计划，包含四个产品系列和三种机身尺寸以及众多附件。

　　任务：提高生产效率，确保质量，节省投资

　　灵活性：综合性计划，提供大量附件，可快速更换模具，拉手可 360° 调整

　　质量：精密的直线冲压头导向件，平稳的操作，坚固的设计，刚硬的铸钢机身，提供冲压监测器

　　价值：最佳性价比，所有附件均可改装，全球服务，12 个月保修期

　　TOX®-冲压机安全可靠：符合所有欧洲标准和准则。交钥匙机器符合 CE 标准。

　　TOX®-FinePress 系列具有灵活、优质和高价值的特点，专为在预算范围内提高生产效率而设计。在功能方面，TOX®-FinePress 型号具有坚固的构造和出色的导向质量，可提供所有尺寸，并具备众多经过验证的优势：

　　具有大量附件的综合性计划

　　可 360 度调整的拉手

　　刚硬的铸钢机身

　　可选的冲压监测器

　　TOX® 全球服务

　　为期 12 个月的一流保修服务

　　1 个冲压头滚珠导轨;2 个电动计数器;3 个返回冲程锁;4 个行程传感器

　　TOX®-FinePress 提供四种不同的型号 — 肘杆式冲压机、齿条齿轮式冲压机、气动冲压机和使用手动趋近的气动冲压机。

　　冲压力范围为 450 磅到 12,900 磅，每种型号提供三种机身尺寸。所有型号和机身尺寸均可供应现货，随时交付。台式冲压机包含快速更换模具的功能、可 360º 调整的拉手，以及可轻松添加/改装的附件。

　　冲压机机体和微型精密压机

　　TOX®-冲压机系统 — 您得力的生产助手

　　TOX®-冲压机机身系列包括：C 型机身冲压机、2 柱式和 4 柱式冲压机以及 C 型机身台式冲压机。

　　利用独有的模块化概念设计，从标准冲压机直到单独的工厂，我们可以提供满足客户需求的任何配置。

　　坚固耐用、经济、使用寿命长且适用范围广，符合 CE 和 UVV(德国事故预防条例)标准要求，包含广泛的附件。经过试验的安全控制装置和过程监测系统 — 应有尽有。

　　TOX® PRESSOTECHNIK 气动液压驱动装置被称为 TOX®-Powerpackage，是一种节能型气动操作气液缸，具有集成的机油系统和自动激活的动力冲程。

　　容量和技术规格包括：2 到 2000 kN 的冲压力;长达 69 毫米的动力冲程(使用分体式系统 X-KT 可提供更长的动力冲程);长达 400 毫米的总冲程。气动液压驱动装置 TOX®-Powerpackage 已获专利的特性包括旁路系统、绝对气油分离功能，以及液压返回冲程阻尼系统。

　　如果您需要

　　更长的总冲程

　　更短的冲程长度

　　专用装配版本

　　可选的控制装置

　　I 快速趋近：

　　切换柱控制阀 A。工作活塞高速伸出，直至在任意冲程点受到阻力。此阻力会影响装配的动力冲程阀 B 的换向。

　　II 动力冲程：

　　增压活塞封闭高压舱，并将工作区内的机油压缩至高达 400 巴的压力。此油压将压力应用于工作活塞 1 的后部并启动动力冲程。

　　III 返回冲程：

　　在主控制阀 A 换向后，动力冲程阀自动排放高压舱。工作活塞和增压活塞返回到各自的初始位置。

　　德国Tox品牌成立于1978年，首款产品为一个动力室气缸，并随后开发并建立了完整的动力室生产线，1981年开发出了用于电阻焊枪的气缸，至此，Tox在钣金行业的发展踏上了告诉发展的轨道，如今已经成为钣金加工行业压力机和组件的全球供应商之一。

　　作为钣金连接、压力机驱动器、压力机和特殊机器领域等领域可靠的品牌之一，Tox的创新产品和解决方案总是带给客户惊喜，这源于Tox在工程专业多年的经验积累以及多年为客户量身定制个性化方案的丰富经验。

　　Tox品牌现状

　　如今，Tox在全球拥有超过1400名员工，也是钣金加工行业的领先供应商，为客户提供用于铆接，冲压，压入和铆接应用的驱动器，压力机和各种工具。特别是，汽车行业在全球范围内都依赖Tox的创新技术。

　　Tox始终致力于为全球客户服务，并遵循客户至上的原则，满足客户的各项需求，及时交付。

　　Tox产品经营范围

　　Tox机电驱动器、Tox气动液压驱动器、Tox压力机、Tox小型压力机、Tox控制器、Tox压力机机架、Tox小型冲床等

　　世界冲压及装配工业的行业先锋

　　TOX® PRESSOTECHNIK 成立于 1978 年，是现代制造企业最值得信赖的创新型合作伙伴。以其全球化的服务布局、庞大的产品体系和超过40年的行业经验，吸引了一大批全球领先的汽车制造厂商、驱动系统及板件连接供应商的青睐。我们发明了“TOX® 冲压圆点连接”专利技术 — 依据板件本身材料的挤压变形而连接。并开发了驱动装备，如TOX®-气液增力缸 ，该款驱动装备利用气动液压增力技术，可提供 2 - 2000 kN 的冲压力。针对汽车、制药、航空以及电子制造行业等，从单一的标准化组件，到针对不同工艺如压装、铆接、功能件压装等定制完整的解决方案。我们的宗旨是满足客户个性化需求的同时，帮助金属加工行业更好地提高生产效率。
