　　真正的灵活性和连接奇迹

　　TOX®-手持式夹钳在设计时充分考虑了操作员的需求，得益于下列特性，具有坚固、耐用和操作性一流的特点：

　　连接增压器的柔性软管接头

　　功能完备的旋转联轴器，适合机油、气体和电动连接

　　坚固、可摆动的吊架，用于连接平衡装置

　　易于检修汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　这里显示的一些手持式夹钳还可以用作机器安装装置，这类夹钳附带螺纹安装孔而不是手柄。

　　夹钳类型更多装置TOX®-手钳 CHH 06.75

　　

冲压力:75 kN

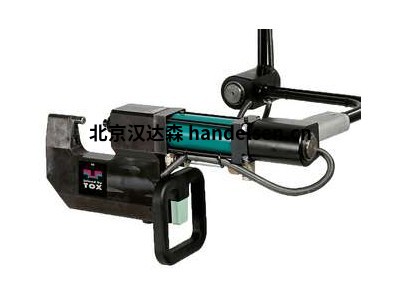

　　带有液压驱动装置、采用 C 型机身设计的手持式夹钳。提供具有 6 毫米标准化模具开口和 50 毫米冲程的多种不同型号。与单手或双手控制装置搭配使用，全部由气动液压增压器 PHA 160.64 进行驱动。

　　CHH 06.75 手持式装置

　　250 巴油压下的冲压力为 475 kN(3600 psi 下 8 吨)

　　采用轴向连接的重型 C 型机身

　　提供单手或双手控制装置

　　也可作为机器安装装置订购

　　由气动操作的 TOX®-增压器 PHA 提供液压

　　TOX®-手持式夹钳 CHH 06 也非常适合冲孔或标记应用。

　　TOX®-微型手持式夹钳 CMH 03.45

　　



　　采用 C 型机身设计的手持式夹钳。由气动液压增压器 PHA 160.99 或 BES 125.10 进行驱动。专门用于冲压连接。

　　CMH 03.45 小型手持式装置

　　470 巴油压下的冲压力为 45 kN(6900 psi 下 5 吨)

　　采用轴向连接的 C 型机身

　　可作为便携的手持式装置用于移动应用

　　提供单手或双手控制装置

　　在机器中以固定安装方式或借助转位滑块使用

　　具有 50、75 和 100 毫米喉深的专用机身

　　CMH 03.45 的驱动装置组合

　　CMH 03.45 型小型手持式夹钳使用气动液压增压器和 TOX®-液压缸 HZ 40 进行驱动。

　　在带有单手控制装置且模具开口为 6 毫米的 10 型夹钳，或带有双手安全控制装置且冲程为 14 毫米的 11 型夹钳中，使用增压器 PHA 160.99。

　　在带有气动控制装置和单手启动按钮的 12 型夹钳中，使用增压器 BES 125.10。

　　可提供其他组合，例如将多个缸连接到同一增压器时。

　　更多装置

　　CMH 03.45 的附件

　　带有冲程调整装置和气缸的自均衡滑块：该滑块将夹钳回撤，以清除部件上的 TOX®-冲压连接点或任何凸起。包含终位传感器。可选的终位阻尼器。

　　适用于冲压连接应用、带有 CSR 型集成式冲孔脱模器的夹钳。

　　CZS 万向节或带有吊架的万向节：也可以将用于启动双手或单手循环的手柄安装在机身上。利用专门的安装适配器可以将手柄旋转 360° 和摆动 ±35°。

　　CHH 03.45/CHH 03.75 的附件

　　可通过 CZS 和悬架吊耳用于回转进料器。

　　可配备轴承油圈和悬架吊耳或带有吊架的轴承油圈

　　冲压连接和冲孔夹钳

　　我们的经验表明，应用和所需的操作方式决定了我们的模块化套件系统中的手持式夹钳或装置能否提供正确的解决方案。

　　我们的手持式夹钳设计为小巧的装置，并针对我们的金属板件连接技术或冲孔应用进行了优化。

　　当在自动化生产中使用机械手时，您需要能够有效融入制造流程的夹钳。我们可提供针对单独的标准化零件定制且管理有度的相应装置。

　　TOX®-小型冲压机 — 灵活的台式冲压机计划，包含四个产品系列和三种机身尺寸以及众多附件。

　　任务：提高生产效率，确保质量，节省投资

　　灵活性：综合性计划，提供大量附件，可快速更换模具，拉手可 360° 调整

　　质量：精密的直线冲压头导向件，平稳的操作，坚固的设计，刚硬的铸钢机身，提供冲压监测器

　　价值：最佳性价比，所有附件均可改装，全球服务，12 个月保修期

　　TOX®-冲压机安全可靠：符合所有欧洲标准和准则。交钥匙机器符合 CE 标准。

　　TOX®-FinePress 系列具有灵活、优质和高价值的特点，专为在预算范围内提高生产效率而设计。在功能方面，TOX®-FinePress 型号具有坚固的构造和出色的导向质量，可提供所有尺寸，并具备众多经过验证的优势：

　　具有大量附件的综合性计划

　　可 360 度调整的拉手

　　刚硬的铸钢机身

　　可选的冲压监测器

　　TOX® 全球服务

　　为期 12 个月的一流保修服务

　　1 个冲压头滚珠导轨;2 个电动计数器;3 个返回冲程锁;4 个行程传感器

　　TOX®-FinePress 提供四种不同的型号 — 肘杆式冲压机、齿条齿轮式冲压机、气动冲压机和使用手动趋近的气动冲压机。

　　冲压力范围为 450 磅到 12,900 磅，每种型号提供三种机身尺寸。所有型号和机身尺寸均可供应现货，随时交付。台式冲压机包含快速更换模具的功能、可 360º 调整的拉手，以及可轻松添加/改装的附件。

　　冲压机机体和微型精密压机

　　TOX®-冲压机系统 — 您得力的生产助手

　　TOX®-冲压机机身系列包括：C 型机身冲压机、2 柱式和 4 柱式冲压机以及 C 型机身台式冲压机。

　　利用独有的模块化概念设计，从标准冲压机直到单独的工厂，我们可以提供满足客户需求的任何配置。

　　坚固耐用、经济、使用寿命长且适用范围广，符合 CE 和 UVV(德国事故预防条例)标准要求，包含广泛的附件。经过试验的安全控制装置和过程监测系统 — 应有尽有。

　　TOX® PRESSOTECHNIK 气动液压驱动装置被称为 TOX®-Powerpackage，是一种节能型气动操作气液缸，具有集成的机油系统和自动激活的动力冲程。

　　容量和技术规格包括：2 到 2000 kN 的冲压力;长达 69 毫米的动力冲程(使用分体式系统 X-KT 可提供更长的动力冲程);长达 400 毫米的总冲程。气动液压驱动装置 TOX®-Powerpackage 已获专利的特性包括旁路系统、绝对气油分离功能，以及液压返回冲程阻尼系统。

　　如果您需要

　　更长的总冲程

　　更短的冲程长度

　　专用装配版本

　　可选的控制装置

　　I 快速趋近：

　　切换柱控制阀 A。工作活塞高速伸出，直至在任意冲程点受到阻力。此阻力会影响装配的动力冲程阀 B 的换向。

　　II 动力冲程：

　　增压活塞封闭高压舱，并将工作区内的机油压缩至高达 400 巴的压力。此油压将压力应用于工作活塞 1 的后部并启动动力冲程。

　　III 返回冲程：

　　在主控制阀 A 换向后，动力冲程阀自动排放高压舱。工作活塞和增压活塞返回到各自的初始位置。

　　德国Tox品牌成立于1978年，首款产品为一个动力室气缸，并随后开发并建立了完整的动力室生产线，1981年开发出了用于电阻焊枪的气缸，至此，Tox在钣金行业的发展踏上了告诉发展的轨道，如今已经成为钣金加工行业压力机和组件的全球供应商之一。

　　作为钣金连接、压力机驱动器、压力机和特殊机器领域等领域可靠的品牌之一，Tox的创新产品和解决方案总是带给客户惊喜，这源于Tox在工程专业多年的经验积累以及多年为客户量身定制个性化方案的丰富经验。

　　Tox品牌现状

　　如今，Tox在全球拥有超过1400名员工，也是钣金加工行业的领先供应商，为客户提供用于铆接，冲压，压入和铆接应用的驱动器，压力机和各种工具。特别是，汽车行业在全球范围内都依赖Tox的创新技术。

　　Tox始终致力于为全球客户服务，并遵循客户至上的原则，满足客户的各项需求，及时交付。

　　Tox产品经营范围

　　Tox机电驱动器、Tox气动液压驱动器、Tox压力机、Tox小型压力机、Tox控制器、Tox压力机机架、Tox小型冲床等

　　世界冲压及装配工业的行业先锋

　　TOX® PRESSOTECHNIK 成立于 1978 年，是现代制造企业最值得信赖的创新型合作伙伴。以其全球化的服务布局、庞大的产品体系和超过40年的行业经验，吸引了一大批全球领先的汽车制造厂商、驱动系统及板件连接供应商的青睐。我们发明了“TOX® 冲压圆点连接”专利技术 — 依据板件本身材料的挤压变形而连接。并开发了驱动装备，如TOX®-气液增力缸 ，该款驱动装备利用气动液压增力技术，可提供 2 - 2000 kN 的冲压力。针对汽车、制药、航空以及电子制造行业等，从单一的标准化组件，到针对不同工艺如压装、铆接、功能件压装等定制完整的解决方案。我们的宗旨是满足客户个性化需求的同时，帮助金属加工行业更好地提高生产效率。
