LTN滑环编码器解析器原厂直供

　　数据

　　环数6 ... 16环

　　电流≤2A/环

　　电压≤48VDC(可根据要求提供240 VAC)

　　高电位≤500VAC，50Hz / 1s

　　绝缘电阻≤500MΩ，500 VDC

　　在6 VDC / 50 mA时，噪声≤20mΩ，5分钟-1

　　欢迎垂询汉达森品牌专员吴亚男。

　　接触金 - 金/镀银铜和PTFE绝缘

　　机械数据

　　速度≤10分钟-1

　　防护等级IP 51

　　温度-20°C ... + 80°C(-5°F ... + 175°F)

　　连接(转子/定子)300 mm引线; AWG 28/19(0.09 mm2)

　　300毫米同轴电缆(75Ω)
　　一、滑环的工作原理

　　滑环是机电组件，可在固定系统和旋转系统之间传输电力，信号和数据。频谱范围从几mV或mA到数百A和几千V。我们的滑环系统可承受苛刻的环境影响，例如腐蚀性，咸空气或剧烈振动。LTN编码器汉达森吴亚男LTN滑环系统存在于许多电机中，可确保整个电机系统的可靠功能。

　　LTN滑环满足实时现场总线系统无故障传输的所有要求。当然，我们所有的Fast，Gigabit和10 Gigabit以太网滑环均已通过TIA-568和EN 50173认证。

　　LTN滑环产品系列：

　　1.LTN滑环动力传输系列

　　LTN滑环SC040 外径:最大。40毫米扁平插头连接器，用于6.3米或2.8毫米的插座，应用示例:食品加工、包装机、旋转式挤奶室

　　LTN滑环SC105 外径:最大。50毫米，LTN编码器汉达森吴亚男内径:最大17毫米。应用示例:排水检查，包装机

　　LTN滑环SC080 外径:最大。80毫米，内径:最大30毫米。应用示例:饮料灌装系统、排水检测、食品加工、计量系统、风力涡轮机变桨系统

　　LTN滑环SC168 外径：最大 168毫米，现场总线，快速以太网(通过100-baseT CAT5e和Cat6认证)，可灵活配置的接口。应用示例：机床•包装机•风力发电机变桨系统

　　LTN滑环SC104-A01 该系统最多可免维护5000万转(取决于转速和环境条件)，外径：最大。 104毫米，空心轴直径：最大 50毫米。 应用示例：出入系统，排水检查，包装机

　　2.LTN滑环信号传输系列

　　LTN滑环SA030 外径：LTN编码器汉达森吴亚男最大29毫米，可以进行特殊设计，可以进行高频耦合，现场总线，快速以太网(通过100-baseT CAT5e和Cat6认证) 应用示例：医疗手臂

　　LTN滑环SC020 外径:最大20毫米/ 22毫米，内径:最大。3毫米 应用示例:进入系统、飞机机舱监控系统、排水检查、计量系统、包装机、机器人、支撑臂灯、监控摄像机、视频系统/闭路电视

　　LTN滑环SC120 外径：最大 120毫米，内径：最大 70毫。要求提供配件：ADSR®-滑环诊断系统 应用示例：机床，包装机，风力涡轮机变桨系统

　　3.LTN滑环无接触传输系列

　　LTN滑环 K32ST 外径：32毫米 长度：44.3毫米

　　4.LTN滑环组合传输系列

　　LTN滑环SF020 滑环与无接触结合

　　LTN滑环SE020 滑环与增量环组合

　　LTN的滑环系统可以在许多电机中找到。由于其坚固的结构，它们确保了整个机器系统的功能。此外，我们提供光纤旋转接头，可实现高数据速率的非接触式传输。LTN编码器汉达森吴亚男

　　一，LTN编码器

　　① LTN脉冲型编码器

　　② LTN绝对型编码器

　　③ LTN防爆型编码器

　　二，LTN部分产品型号

　　① 编码器：G24 、G58 、G1B 、G36、G71系列

　　② 解析器：RE-08、RE-15、RE-21、GE-165、 RE-10、R58、R71

　　③ 滑环：K32ST LWL、SM070、SM090、SM034、SM050

　　品牌简介LTN编码器汉达森吴亚男

　　德国LTN公司(LTN Servotechnik GmbH)成立于1979年的德国慕尼黑，是一家中型机械工程企业。LTN公司根据客户需求，从事开发，设计和批量生产，为全球机械设备和工程设备提供配件。公司主要产品有滑环、旋转变压器、旋转编码器等，产品适用于多种工作环境和苛刻的现场条件，并且有控制精度高、使用寿命长等优点。

　　◣应用领域

　　LTN的产品应用于自动化、风能和可再生能源、电子技术、航空技术、信息传输技术、机械制造、医疗技术、传动技术、门禁系统等行业和领域。

　　◣产品概览

　　◆旋转编码器

　　旋转编码器是机电设备的重要组成部分，LTN编码器汉达森吴亚男旋转编码器是测量旋转角度的传感器，可用于监测旋转轴的位置。它们不仅测量位置和角度，还测量转速，长度或旋转方向。LTN编码器可广泛使用在工业设备中，用于测量距离，速度或旋转角度(例如机床，纺织和包装机，乘客升降机，旋转门和自动扶梯)以及应用在控制技术和自动化技术上(例如电机轴用于手动控制电机运动)。

　　产品系列：G24 Type S、G71 Type W、G71 Type S、G71 Type H、G58 Type W、G58 Type S、G58 Type L、G58 Type H、GA3、G36 Type S、G36 Type L、G24 Type W、G1B Type W等。

　　◆旋转变压器

　　旋转变压器用于电机的精确控制，LTN编码器汉达森吴亚男是除光学旋转编码器之外，最常用的位移和角度传感器。它可以将将旋转系统的角位置量，转换为两个绝对和唯一的电压信号，这样，角位置量可以唯一和采用绝对值式方式表示。

　　产品系列：RE-08、RE-10、RE-15、RE-21、RE-27、RE-35、RE-43、RE-165、R36、R58、R71等。

　　◆滑环LTN编码器汉达森吴亚男

　　滑环系统可以在许多机电系统中使用到，LTN编码器汉达森吴亚男通过滑动触点(电刷)在固定和旋转系统或两个反向旋转部件之间实现电力或信号传输。滑环系统用途广泛，其使用的电流/电压跨度可从mA / mV范围到200A / 1500V。

　　产品系列：SC040、SC050、SC080、SC100、SC104-A01、SC104-L01、SH085、SC012、SC020、SC020-COAX、SD 050 - 300、LTS、K32ST等。

　　◆常见型号

　　编码器 G24SCPPBI-0250-923-24YX

　　编码器 G58SSCDBI-5000-521-24

　　编码器 G58TSLDBI-2048-551-15
              LTN编码器汉达森吴亚男

　　编码器 G71DSPPIN-0256-141-24HX

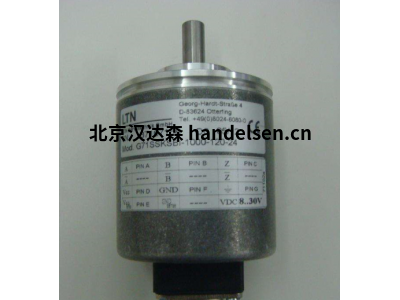

　　编码器 G71SSKSBI-1000-120-24

　　编码器 G71SSPPBI-2000-120-24

　　旋转变压器 R58WVRE151B24-031-07CX

　　旋转变压器 R58WORE151B24-031-07DX

　　旋转变压器 R71SSRE211A01-021-07AX

　　旋转变压器 R71SS00MS21D4-021-07DX

　　旋转变压器 RE-15-1-A14

　　旋转变压器 RE-15-1-A15

　　旋转变压器 RE-15-1-B24
              LTN编码器汉达森吴亚男

　　旋转变压器 RE-15-3-A14

　　旋转变压器 RE-15-3-V35

　　旋转变压器 RE-21-1-A01

　　旋转变压器 RE-21-1-A05

　　旋转变压器 RE-21-1-A06

　　旋转变压器 RE-21-1-V02
              LTN编码器汉达森吴亚男

　　旋转变压器的使用

　　旋转变压器是除光学旋转变压器之外，最常用的位移和角度传感器。它可以将将旋转系统的角位置量，转换为两个绝对和唯一的电压信号。这样，角位置量可以唯一和采用绝对值式方式表示。今天的旋转变压器解决方案，通常是无刷结构;转子的信息通过感应线圈传递。与旋转或增量变压器不同，旋转变压器在一圈内提供的是绝对信号，因此通电后不需要校准。

北京汉达森德国本土采购，拼箱发货报关，德国技术，终身售后服务，货期保证，价格公道，欢迎垂询!如需更多信息欢迎垂询汉达森吴亚男
