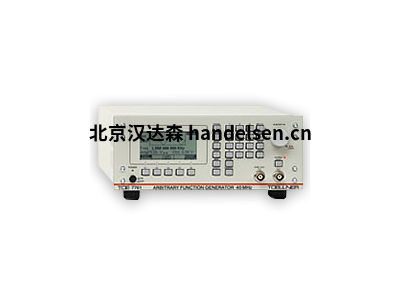

TOE 7761 任意函数发生器使用直接数字合成 (DDS) 技术创建高质量和高精度的弦波。方形波形具有快速上升和下降时间。高达 80 MS/s 的采样率可由外部时钟控制。

　　任意信号可以具有高达 1.000.000 个采样点，分辨率为 14 位，从而允许对自然信号进行很好的仿真。各种积分标准波形(如正弦、三角形、方形、斜坡等)简化了新的任意波形的创建。

　　输出振幅可设置为最大 20 VPp(10 VPp到 50 Ω)，偏移量高达 ±10 V (±5 V 到 50 Ω )。具有内部或外部触发源的各种触发模式允许生成用户定义周期的确切数量。各种调制和扫描选项使仪器功能四舍五入。
汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　10 MHz 外部时钟参考可让您同步设备以进行精确的相位

　　调整。

　　操作方便，使用图形液晶屏和多功能旋转轮。所有功能只需几个输入就可以配置。此外，还可将多达 50 种仪器配置保存在非易失性存储器

　　特殊功能中

　　1 μHz 至 40 MHz 正弦和方形波形

　　输出振幅高达 20 Vss

　　80 MS/s 采样速率，带任意波形，具有 14 位分辨率和高达 1 000 000 个采样点

　　1 000 000 个采样点的闪存

　　许多标准波形有助于创建任意波形

　　各种调制和扫描选项

　　可以存储 50 个仪器配置

　　通过 USB 进行远程控制1)，GPIB 和 RS-232 接口


　　频率特性

　　正弦1 μHz 至 40 MHz

　　广场1 μHz 至 40 MHz

　　里安格尔1 μHz 之二 5 MHz

　　脉冲0，5 mHz 至 10 MHz

　　精度0.002 % (20 ppm)

　　分辨率12 位 oder 1 μHz

　　波形特征

　　声弦

　　谐波

　　失真信号

　　失真(非谐波)

　　DC 至 20 kHz

　　-65 dBc 20 kHz 之二 100 kHz -60 dBc

　　100 kHz 之二 5 MHz -45 dBc

　　5 MHz 之二 40 MHz -30 dBc

　　DC 至 1 MHz < -60 dBc

　　三角形

　　可变对称性

　　10 % 到 90 %

　　方形

　　过渡时间

　　占空

　　比 < 10 MHz

　　<

　　30 MHz

　　< 40 MHz 对称误差

　　过冲

　　< 8 ns 在全振幅时到

　　50 Ω 20% 至 80%，

　　±1% 最大 40% 至 60%， ±5% 最大

　　< 1% 在 50%

　　占空比

　　Typ. < 输出振幅的 3% ± 50 mV

　　脉冲

　　脉冲宽度

　　过冲

　　> 50 ns 或 0.0001% 的重复率

　　Typ. < 输出振幅的 3% ± 50 mV

　　输出特性

　　振

　　幅

　　范围

　　分辨率

　　单位

　　精度线性度

　　20 mVPp至 20 VPp最大值，10 mVPp之二 10 VPp50 Ω

　　3 位数字或 10 mV

　　VPp,五Rms，dBm

　　±2 % ±10 mV 的设定值，在 1 V 到 10 V

　　0.1 dB 到 1 MHz，1.5 dB 到 40 MHz

　　偏移

　　范围

　　分辨率

　　精度

　　最高 ±9.99 V，最高 ±4.99 V 到 50 Ω，具体取决于设置的振幅

　　3 位或 10 mV

　　±2% ±10 mV 到 50 Ω

　　主输出

　　无用滤波器

　　输出保护

　　50 Ω

　　9 阶椭圆滤波器和 5 阶贝

　　塞尔滤波器短路防光，抗外部电压高达 ±15 V。

　　如果过载，输出将自动断开。

　　操作模式

　　连续

　　触发

　　门爆裂

　　具有设定参数的连续输出信号

　　输出保留最后一个波形的最后值，直到触发事件到达，并且正好有一个完整的波形随后使用编程参数

　　(如触发模式)输出，但输出信号在栅极信号持续时间内生成。最后一个启动周期已完成。

　　与触发模式类似，但编程编号为 2 到 999 999 循环。

　　触发特征

　　源

　　开始阶段

　　重复

　　率 内部外部脉冲宽度

　　内部、外部、手动

　　或遥控接口 -360° 至 + 360°，分辨率为 0.1 μ

　　0.01 Hz 至 1 MHz，精度

　　± 0.002 % < 10 MHz (DDS-信号)，< 20 MHz(任意)

　　> 20 ns， (TTL)

　　调制特性

　　振幅调制

　　内部

　　外部

　　0.01 Hz 至 20 kHz 正弦、方形或三角形，可变调制从 0

　　% 之二 100 % 5 VPp用于 100 % 调制

　　频率调制

　　内部外部

　　0.01 Hz 至 20 kHz 正弦、方形或三角形，可变调制从 0

　　% 之二 100 % 5 VPp频率变化 100%

　　FSK

　　时钟速率

　　内部外部1)

　　0.01 Hz 至 1 MHz

　　TTL 信号，最大 1 MHz

　　1)外部 FSK 调制使用触发进.规格可能会更改，

　　恕不另行通知扫描特性

　　特征

　　扫描时间

　　触发器线性向上、向下、向上和向下

　　对数向上或向下

　　10 ms 到 500 s

　　内部或外部，所有触发模式

　　输入和输出

　　调制

　　中的求和模拟输入信号可以添加到输出信号中。

　　5 VPp用于满量级输出，带宽：DC 至 > 10 MHz，阻抗 500 Ω

　　5 VPpf r 100 % 调制，带宽：直流至 > 50 kHz，阻抗 10 kΩ

　　引用中的

　　触发器

　　标记出

　　同步TTL 兼容，最大 20 MHz，脉冲宽度 > 20 ns， 阻

　　抗 10 kΩ 10-MHz 方信号用于器件同步、TTL 兼容、输入阻抗 1 k=

　　10-MHz 方形信号或任意时钟用于器件

　　同步，TTL 兼容，阻抗 50 Ω 正 TTL 脉冲作为任意信号



　　的标记，可自由编程，阻抗 50 Ω 正 TTL 脉冲与输出频率同步，阻抗 50 Ω
