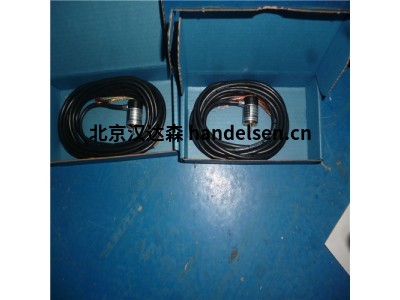

丹麦SCANCON轴编码器Type SCA28

　　丹麦SCANCON轴编码器Type SCA28

　　•轴编码器-Ø28 mm

　　•轴：Ø4 mm至Ø1/4 in

　　•分辨率高达7500 ppr

　　•IP 50(IP 65选项)

　　电气规范

　　代码：增量

　　分辨率：1至7500 ppr(脉冲/秒)

　　(旋转)

　　电源电压：最小4.5 Vdc至最大30 Vdc**

　　(最大35 mA-空载)

　　输出电压：

　　低：10 mA时最大500 mV

　　高：(Vin–0,6)在-10 mA时

　　(Vin–1,3)在-25 mA时

　　输出电流：25 mA最大负载**

　　每个输出通道

　　频率响应：最大200 kHz**

　　输出格式：

　　双通道(A，B)正交

　　带索引(Z)和可选

　　互补(A-、B-、Z-)

　　输出

　　相位检测：A从A顺时针(CW)引出B

　　编码器的安装端

　　索引：通道A和B高选通

　　精度：+/-0.8弧分。

　　输出：

　　ASIC推挽和差分

　　OL7272推拉式差速器

　　线路驱动器

　　26C31差速线路驱动器

　　5V输出(带5V输入)

　　电气保护：反极性和输出短路

　　电路保护

　　抗噪性：

　　[EN61000-6-2：2005》

　　(工业环境)

　　电磁兼容性

　　(EMC) en 61000-6-3：2007

　　(住宅、商业和轻工业环境)

　　电磁兼容性

　　(EMC)

　　机械规格

　　材料：

　　外壳：铝

　　帽：电镀钢

　　轴：不锈钢

　　重量：编码器：~40克(1.41盎司)

　　电缆：50克/米(1.76盎司/米)

　　轴承寿命：额定负载下>1,9 x 1010转

　　轴转速：9.000 rpm(最大)

　　起动扭矩：25°C时<0005 Nm(0708 oz-in)

　　质量力矩

　　惯性：0.8 gcm²(1.13 x 10-5 oz in sec²)

　　轴荷载：轴向：最大20 N(4.5 lbs)。

　　径向：最大20 N(4.5 lbs)。

　　环境规范

　　工作温度：-40°至+85°C

　　储存温度：-40°至+85°C

　　冲击：100 G/11 ms

　　振动：10-2000 Hz/10 G

　　通气：10 G/16 ms(1000 x 3轴)

　　湿度：98%RH，无冷凝

　　外壳等级：IP 50/Nema 5(近似值)

　　IP 65/Nema 4(近似值)-选项

　　连接选项

　　电缆：

　　8根引线(0.05 mm2

　　，30 AWG)-差速器

　　5根引线(0.14 mm2

　　，26 AWG)-标准

　　双绞线;屏蔽

　　扁平电缆：带IDC连接器的10芯扁平电缆

　　公司简介

　　SCANCON 编码器 A/S是位于丹麦希勒德的增量和绝对编码器的私有制造商。公司成立于1973年，是一家工程设计公司。然而，它迅速扩展了其在设计EX-证明编码器方面的专业知识，包括提供全系列的编码器。多年来，公司不断设计和制造创新编码器和编码器相关产品。公司现已将业务扩展到欧洲、中国、亚洲部分地区、南非，并打入北美和南美市场。

　　2014 年 1 月 1 日，SCANCON 编码器 A/S 收购了丹麦 Eltomatic 公司，该公司是 Ex 批准的增量编码器制造商，在编码器方面拥有 35 年以上经验，可用于预期具有潜在爆炸性环境的环境。Eltomatic A/S 将继续作为 Scancon 集团的单独部门运营，并将继续提供现有系列的高质量产品。SCANCON 编码器 A/S 收购了 Eltomatic A/S 以扩展其产品组合，覆盖标记的最大范围编码器，并在电子和机械工程设计中分享知识、能力和开发，以扩展我们公司。两家公司共同为丹麦制造和设计的所有行业提供广泛的编码器。

　　两家公司销售编码器/产品系列

　　SCANCON 编码器 A/S为石油和天然气、采矿、风能、钢铁、纸浆和造纸及自动化行业生产光学增量和绝对编码器。SCANCON 编码器 A/S 利用我们的设计工程专业知识，为客户提供创新设计、越来越小的编码器和高分辨率编码器，还提供了市场上最广泛的 EX-证明编码器之一，并提供了 ATEX、IECEx、EAC 和 US MSHA 等认证。与一些竞争对手不同，SCANCON 编码器 A/S 提供现成的设计工程和维持工程支持。

　　Eltomatic 的编码器是燃料分配和石化行业前沿的辅助设备，如光学增量轴编码器、集成磁增量编码器、集成和远程加电器、远程加速度器的驱动齿轮箱、齿轮箱/远程总和器的柔性轴、各种解决方案的安装支架和套件、流量计覆盖解决方案(如 VR、LC、B&R 和 FMC)，它们有效地取代了机械寄存器。

　　产品质量

　　两家公司都拥有40多年的经验，专注于以公平的价格为客户提供高品质的产品和优质的客户服务。

　　我们的使命

　　两家公司的使命是继续直接与客户合作，提供所需的编码器解决方案，使其产品和运营取得成功。可靠性、适应性、完整的解决方案、经济高效性和稳健性是 Scancon 集团各公司的关键词。

　　主要型号：

　　SCM-AC005-0012-C100-CRW

　　SAG-PP00G-1212-C100-CRW

　　SAG-CAA1B-0012-C100-CRW

　　SCM-CA00B-0012-S10G-PAM

　　SAG-P1A1G-0013-C100-CRW

　　SAG-PP00G-1212-B120-CAW
