GMW磁性传感器MV2


GMW磁性传感器MV2
　　如果您需要将™磁力计集成到您的电子系统中，MagVector 的 MV2 是理想的解决方案。典型的应用是自定义磁场映射系统的传感器阵列。

　　Metrolab 在其几个产品中使用相同的传感器，现在向电子系统设计人员提供这项技术。请注意，作为电子外设组件，MagVector™ MV2 不包括传统磁力计的任何功能：用户必须提供微控制器、控制固件、主机接口、用户界面，以及最后(但不是最不重要的)校准。有关完整的 3 轴霍尔磁力计，请参阅THM1176 / TFM1186系列仪器。

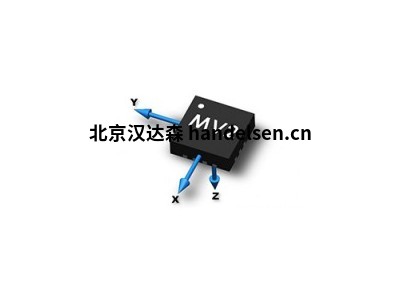

　　MagVector™ MV2 的尺寸仅 3x3x0.9 mm，是芯片上一个功能强大的磁力计：三个正交霍尔传感器测量(Bx，By，Bz);"旋转电流"技术可将噪声、偏移和平面霍尔效应降至最低;内置温度传感器允许温度补偿;可编程增益放大器的测量范围为0.1至30T;内置ADC和SPI(串行外设接口)除了模拟接口外，还提供数字接口。
汉达森祁佳强 手机/微信177*4453*6447

　　高性能

　　MV2 的噪声密度为 300 nT/√Hz，模拟测量带宽为 50 kHz。在数字模式下，测量速率可以与ADC分辨率(分别从0.375至3 kHz和14到16位)交换。它支持 3.3 或 5 V 的电源电压。紧凑的 3×3 mm QFN 封装完全无磁性，与 MRI 环境兼容。有关详细信息，请参阅数据表。

　　模拟和数字接口

　　信号引脚在模拟或数字接口之间选择。在模拟模式下，使用控制信号选择配置选项(如测量范围)，而在数字模式下，所有配置参数都通过 SPI 传输并存储在内部寄存器中。额外的控制信号和寄存器位提供对测量过程的精细控制，例如模拟/数字转换的计时。在数字模式下，多个 MV2 可以连接到单个 SPI 总线。
