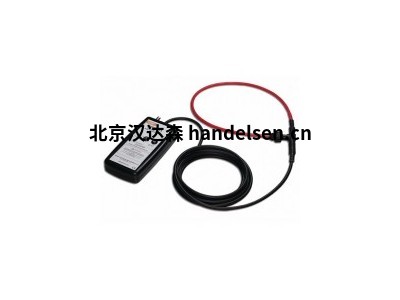

CMC 共模电流探头

　　用于控制交流电机的变频驱动器 (VSD) 会产生机器轴上可能出现的大高频电压。这些电压是 PWM 电压电容耦合的结果。轴上的电压足以使电弧电流通过电机轴承流向地面。

　　放电电流可能导致轴承滚道表面加热甚至熔化。轴承电流造成的损坏可能导致电机驱动过早故障以及昂贵的维护和降低时间。

　　PEM 开发了一个灵活的、围绕夹的电流探头，用于测量这些高频共模电流，这些电流通过大型交流驱动系统中的轴承流到接地。该探头是我们非常成功、行业领先的 CWT 罗戈夫斯基电流传感器系列的修改版本。
汉达森祁佳强 手机/微信177*4453*6447

　　CMC 是识别大型电机驱动器中共模电流的存在和严重性的重要工具。它专为具备交流驱动系统知识的有经验的人员而设计。一旦确定，CMC 将为工程师提供参考测量，用于评估为降低轴承电流而采取的步骤的有效性。

　　特征

　　峰值电流：±37.5A。150A

　　线圈周长：500 .4000 毫米(标准)

　　线圈横截面： 8.5mm

　　带宽：1.9kHz 至 14MHz (-3DB)

　　坚固、灵活、绕夹的线圈

　　高压隔离和共模抑制

　　不受高直流磁场的影响

　　电池 (4xAA) 和外部直流电源

　　CE 标记

　　特殊长线圈版本

　　应用

　　低频特性

　　低频带宽设置为衰减任何大的基本频率电流和磁场。CMC06 集成器在 50Hz 时通常具有 -90dB 的增益，这意味着如果有 100Arm，50Hz 电流通过线圈，CMC 的输出将为 <0.2mVrms。

　　CMC Plot - LF

　　高频特性

　　CMC 的高频带宽由线圈长度、电缆长度和集成器设计决定。规格表中为 2.5 米电缆和 1000mm 线圈引用每个型号的高频带宽。

　　CMC Plot - HF

　　典型高频响应(型号 CMC06 = 50mV/A)显示线圈长度、500mm 线圈至 5000mm 线圈的高频性能变化

　　噪声特性

　　低噪声集成器设计可实现高频电流的更高测量精度，并实现宽动态测量范围。

　　CMC Plot - Noise

　　典型噪声 = 型号 CMC03 Ch1 = CMC03/B/2.5/1000(峰值电流 75A，灵敏度 100mV/A) 时间基 2ms/div

　　延迟特性

　　该轨迹显示，与同轴分流测量相同的电流相比，CMC03 测量 2MHz 正弦电流源。在CMC的实际电流和输出之间有延迟，这是可预测的，由线圈和电缆长度以及集成器设计决定。CMC03B/2.5/1000 的预测延迟为 35ns。

　　CMC Plot - Delay

　　2MHz 阻尼正弦电流 16Apk Ch1 = CMC03/B/2.5/1000 (峰值电流 75A，Sens. 100mV/A) Ch2 = 共轴分流 2GHz 时间基 200ns/div
