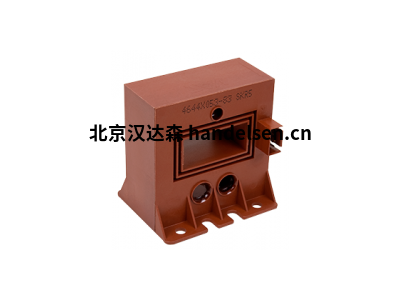

GMW VAC 直流/交流电流传感器
特征
低偏移和增益误差，低温漂移，出色的长期稳定性
PWM 补偿电流驱动级导致低功耗
测量范围宽，高达 2500 A
汉达森祁佳强 手机/微信177*4453*6447
由于补偿电流绕组低绕组容量，出色的动态性能(上升时间、脉冲响应)
操作原理
闭环或零通量电流探头具有高线性度和出色的直流频率响应。要测量的电流 IP 通过软磁芯与补偿电流进行磁耦合。该磁芯的磁通量由磁场检测器测量，由电子元件控制为零，在补偿绕组中产生补偿电流 IS。此电流与主电流 IP 成正比。VAC 磁场检测器可降低通常与霍尔效应探头相关的偏移电压、温度和时间漂移。
| LEM 零件号 | VAC 零件号，T60404-4640 系列 | 笔记 |
|---|---|---|
| LF 1005-S 或 LF 1010-S | X100 | +/-15V 连接器引脚差异 |
| LF 1005-S/SP 变型 | X101 | +/-15V，JST BVH-21T-P1.1 |
| LF 1005-S/SP22 | X102 | ±/-15V，连接器引脚分差 |
| LF 1005-S 或 LF 1010-S | X150 | +/-24V，连接器引脚分差 |
| LF 1005-S/SP 变型 | X151 | +/24V， JST BVH-21T-P1.1 |
| LF 1005-S/SP22 | X152 | +/-24V，连接器引脚分差 |
| 注意：4640 系列是 LF 1005-S 的外形兼容滴件替代品。唯一的例外是连接器引脚出注的差异。VAC 1000A 的版本可能存在引脚兼容的版本。 | ||
| LEM 零件号 | VAC 零件号，T60404-4644 系列 | 笔记 |
| LAC 300-S/SP1 /SP5* | X052 | 投递放置 |
| LAC 300-S/SP1 /SP5* | X053 | 投递放置 |
| 没有 | X054 | |
| LAC 300-S/SP2* | X056 | 投递放置 |
| LAC 300-S/SP3 /SP4* | X060 | 投递放置 |
| 某些电流范围不完全匹配。VAC 和 LEM 之间的连接器引脚输出是相同的。数据手册上的连接器调用是不同的，但可能兼容不管。所有转换比率和外形因子都是匹配的。 | ||
