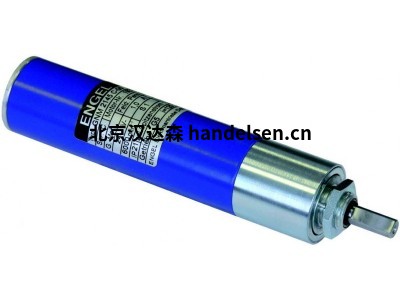

德国ENGEL带永磁场的刷 2 极直流电机GNM 2636A系列

　　德国ENGEL带永磁场的刷 2 极直流电机GNM 2636A系列

　　带永磁场的刷 2 极直流电机。拆下盖板可访问画笔支架开口。带4个线程的法兰安装(见绘图)。

　　电机还配有增量编码器 DIT 1。

　　电机还可用于保护 IP 54 和/或设备插头 DIN 43650。

　　设计与刹车保护IP 54和电缆连接。

　　信息

　　根据 VDE 0530 的公差。未根据 VDE 0530 指定的公差± 10%。所有值仅适用于 0 至 40 °C 的温度范围内，不得超出，即使是很短的时间，否则存在磁力减弱的风险。

　　一般数据

　　额定速度 3000.0 分钟-1

　　名义电压 24 V

　　额定电流 1.6 A

　　名义权力 22.0 W

　　操作模式 S1

　　保护程度 IP 41

　　旋转方向 倒车

　　连接类型 弗雷·安施卢斯利森

　　类型 即时B14

　　直径 45.0 毫米

　　长度 107.0 毫米

　　机械数据

　　惯性的大规模时刻 0.0125 ·10-3千克米2

　　名义扭矩 0.07 Nm

　　最大连续扭矩 0.09 Nm

　　开始扭矩 0.33 Nm

　　每个扭矩的速度变化 102.0 N-1厘米-1分钟-1

　　机械时间恒定 13.3毫秒

　　摩擦扭矩 0.02 Nm

　　转子重量 0.19 千克

　　FR(允许径向轴负载) 80.0

　　FA(允许轴轴负载) 32.0

　　电气数据

　　电枢抵抗 3.1 Ω

　　锚感应 3.1 mH

　　终端阻力 3.6 Ω

　　电压恒定 6.1 分钟-1

　　扭矩常数 0.058 尼姆/A

　　启动电流 6.7 A

　　最大峰值电流 14.5 A

　　电时间恒定 0.86毫秒

　　热数据

　　最大环境温度 40.0 °C

　　绝缘类 F

　　热时间恒定 F分钟

　　温度上升而不冷却 6.6 K/W

　　可选持有制动器 B 5.17

　　名义电压 24 V

　　额定电流 0.3 A

　　统计。 制动扭矩(电机轴) 0.5 Nm

　　每小时切换次数最多 2000.0 Nm
