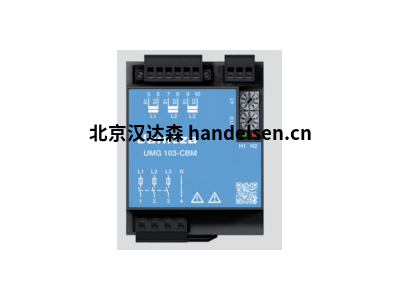

janitza捷尼查电能质量分析仪UMG 103-CBM

               janitza捷尼查电能质量分析仪UMG 103-CBM


               汉达森 高伟 手机/微信177*1070*4891

        净重(带连接接头)约200克(0.44磅)

　　装置尺寸h=98mm，w=71.5mm，d=46mm，

　　(高=3.86英寸，宽=2.82英寸，深=1.18英寸)

　　运输和储存

　　以下信息适用于以原始格式运输或存储的设备

　　包装。

　　自由落体1米(39.37英寸)

　　温度-20°C至+70°C(-4°F至158°F)

　　运行期间的环境条件

　　设备

　　•防风雨，使用固定装置!

　　•符合DIN IEC 60721-3-3的条件

　　•根据IEC 60536(VDE 0106，

　　第1部分)，不需要保护接地连接。

　　工作温度范围-25°C。。+60°C(-13°F..140°F)

　　相对湿度5至95%(25°C/77°F时)，无冷凝

　　工作高度0。。海拔2000米(1.24英里)

　　污染程度2

　　外壳可燃性等级UL94V-0

　　安装位置任意

　　固定/安装35 mm顶帽轨(根据

　　(IEC/EN 60999-1、DIN EN 50022)

　　冲击应力2焦耳，IK07根据

　　IEC/EN61010-1:2010标准

　　通风不需要强制通风。

　　防止固体进入

　　异物和水

　　符合EN60529的IP20

　　2000年9月，IEC60529:1989

　　测量数据记录

　　内存(闪存)4 MB(1024扇区a 4 kB)

　　记录存储(激活所有配置文件)约16000条记录

　　电池(焊接)

　　典型预期寿命

　　BR 1632，3伏

　　8-10年

　　电源电压

　　装置从测量电压中获取电源电压!

　　单相电源115-277 V(+-10%)，50/60 Hz

　　三相电源80-277 V(+-10%)，50/60 Hz

　　功耗最大1.5 VA

　　电压测量

　　三相四导体系统

　　电压(L-N/L-L)最大277 V/480 V

　　TT和TN网络中的网络测量

　　额定浪涌电压4kV

　　保护

　　电压测量

　　1-10 A跳闸特性B，

　　(经IEC/UL批准)

　　300 V III类过电压

　　分辨率0.01 V

　　波峰系数2(与240 Vrms相关)

　　采样率5.4 kHz

　　频率范围

　　基本振荡-

　　决心

　　45赫兹。。65赫兹

　　0.01赫兹

　　傅立叶分析1.-40。谐波

　　电流测量

　　额定电流5 A

　　额定电流6 A

　　波峰系数2(与6个臂相关)

　　分辨率0.1 mA

　　测量范围0.005。。6个手臂

　　过电压类别300 V II类

　　额定浪涌电压2 kV

　　耗电量约0.2 VA(Ri=5 mOhm)

　　过载1秒。60 A(正弦)

　　采样率5.4 kHz

　　终端连接容量

　　待连接导线。每个端子只能连接一根导线!

　　单芯、多芯、细绞线0.08-2.5 mm2

　　，美国线规28-12

　　最大拧紧力矩0.5 Nm(0.74 ft-lb)

　　剥离长度最小8 mm(0.32 in)

　　RS485接口

　　协议，modbus RTU modbus RTU/从机

　　传输速率9.6 kbps，19.2 kbps，38.4 kbps，57.6 kbps，

　　15.2 kbps
