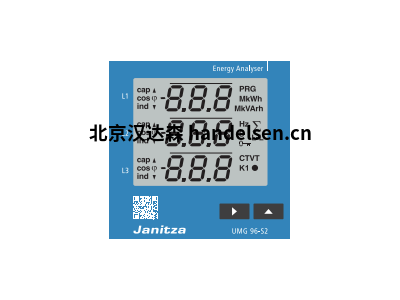

janitza捷尼查UMG 96-S2能量分析仪

　　-3个电压测量值，230/400 V，300 V CAT III。

　　-3电流测量(通过电流互感器)。

　　-RS485接口。

　　-1个数字输出。

　　-集成前面板单元，尺寸为96 x 96 mm。

　　-通过可插拔螺钉端子连接。

　　-通过2个键进行操作。

　　-密码保护。

　　一般信息

　　净重(带连接接头)约250克(0.55磅)

　　包装重量(包括附件)约500克(1.10磅)

　　符合IEC 62262的抗冲击性IK07

　　运输和储存

　　以下信息适用于以原包装运输和储存的设备。

　　自由落体1米(39.37英寸)

　　温度K55，-25°C(-13°F)至+70°C(158°F)

　　相对湿度0至90%RH

　　运行期间的环境条件

　　在防风雨的固定应用中使用UMG 96-S2。防护等级II符合

　　IEC 60536(VDE 0106，第1部分)。

　　工作温度范围K55，-10°C(14°F)至+55°C(131°F)

　　相对湿度0至75%RH

　　工作高度0。。海拔2000米(1.24英里)

　　污染程度2

　　安装位置

　　通风无需外部通风

　　防止异物和水进入

　　-正面

　　-后方

　　-带密封件的正面

　　IP40 i.a.w.EN60529

　　IP20 i.a.w.EN60529

　　IP54 i.a.w.EN60529

　　电源电压

　　标称范围AC 90 V-265 V(50/60 Hz)或

　　直流90 V-250 V，300 V CATIII

　　工作范围+-标称范围的10%

　　功耗最大1.5 VA/0.5 W

　　内部保险丝，

　　不可交换的

　　T1A型/250 VDC/277 VAC

　　根据IEC 60127

　　推荐过流保护装置

　　用于线路保护

　　6-16 A(字符。B、 IEC-/UL认证)

　　电压测量

　　IEC规定的标称电压高达230V/400V(+-10%)的三相四导体系统

　　300 V III类过电压

　　测量电压浪涌4 kV

　　保险丝

　　电压测量

　　1-10安

　　(经IEC/UL批准)

　　测量范围L-N 01)。。300伏

　　(最大过电压400 Vrms)

　　测量范围L-L 01)。。425伏

　　(最大过电压620 Vrms)

　　测量范围超出L-N UL-N>300 Vrms

　　分辨率0.01 V

　　波峰系数1.9(与测量范围有关)

　　阻抗3 MΩ/相

　　功耗约0.1 VA

　　采样频率8 kHz

　　频率

　　基本振荡

　　-分辨率

　　45赫兹。。65赫兹

　　0.01赫兹

　　1) 如果电压L1-N大于20 Veff(4导体测量)或

　　电压测量输入V1上的电压L1-L2大于34 Veff(3导体测量)
