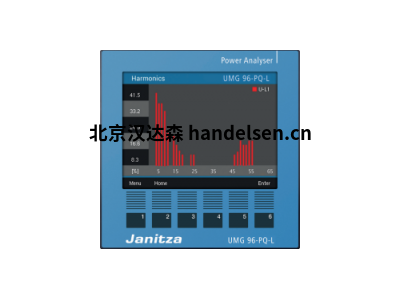

janitza捷尼查 UMG 96-PQ-L功率分析器

               汉达森 高伟 手机/微信177*1070*4891

       净重(带有连接的插入式接头)约250克(0.55磅)

　　包装重量(包括附件)约500克(1.1磅)

　　锂电池CR2032，3 V(Zulassung nach UL 1642)

　　数据内存64 MB

　　背光使用寿命40000小时

　　(在此期间，背光降低到大约50%)

　　符合IEC 62262的抗冲击性IK07

　　运输和储存

　　以下信息适用于以原始包装运输或储存的设备。

　　自由落体1米(39.37英寸)

　　温度-25℃(-13℉)至+70℃(158℉)

　　相对空气湿度(非冷凝)0至90%RH

　　运行期间的环境条件

　　将设备安装在防风雨的固定位置。

　　符合IEC 60536(VDE 0106，第1部分)的II级保护。

　　额定温度范围-10°C(14°F)。。+55°C(131°F)

　　相对空气湿度(非冷凝)0至75%RH

　　操作标高0。。海拔2000米(1.24英里)

　　污染程度2

　　安装方向符合要求

　　通风无需强制通风。

　　防止异物和水进入

　　-正面

　　-后方

　　-带密封件的前部

　　符合EN60529的IP40

　　符合EN60529的IP20

　　符合EN60529的IP54

　　电磁环境条件等级E2(2014年中/32/EU)

　　机械环境条件M1级(2014年中期/32/EU)

　　电源电压

　　选项230 V标称范围AC 90 V-277 V(50/60 Hz)或

　　直流90 V-250 V，300 V CATIII

　　最大功耗4.5 VA/2 W

　　选项24 V标称范围AC 24 V-90 V(50/60Hz)或

　　直流24 V-90 V，150 V CATIII

　　最大功耗4.5 VA/2 W

　　工作范围+-标称范围的10%

　　内部保险丝，根据IEC 60127，T1A/250 V DC/277 V AC型不可更换

　　推荐的过电流保护装置

　　线路保护(UL认证)

　　选项230 V:6-16 A(字符。(二)

　　选项24 V:1-6 A(字符。(二)

　　线路断路器上装置最大数量的建议：

　　选项230 V：线路断路器B6A：最多4个设备/线路断路器B16A：最多11个设备

　　选项24 V：线路断路器B6A：最多3个设备/线路断路器B16A：最多9个设备

　　电压测量

　　IEC规定的额定电压高达417 V/720 V(+-10%)的三相四导体系统

　　根据UL，347 V/600 V(+-10%)

　　额定电压高达600 V(+10%)的三相三导体系统

　　单相双导体系统，额定电压高达480 V(+-10%)

　　600 V III类过电压

　　测量电压浪涌6kV

　　电压测量用保险丝1-10 A(经IEC/UL批准)

　　测量范围L-N 01)。。600 Vrms(最大过压800 Vrms)

　　测量范围L-L 01)。。1040 Vrms(最大过电压1350 Vrms)

　　分辨率0.01 V

　　波峰系数2,45(与测量范围有关)

　　阻抗3 MΩ/相

　　Leistungsaufnahme约0.1 VA

　　ABT频率13,67 kHz

　　Grundschwingung频率

　　-奥弗卢松

　　45赫兹。。65赫兹

　　0.01赫兹

　　傅里叶分析1。- 65. 谐波

　　1) 如果电压L1-N大于20 Veff(4导体测量)，设备仅确定测量值

　　或电压测量输入V1上的电压L1-L2大于34 Veff(3导体测量)。

　　电流测量

　　额定电流5A

　　计量范围0005。。6个手臂

　　峰值系数(基于额定电流)2(相对于6臂)

　　过电压类别300 V II类

　　额定浪涌电压2 kV

　　功耗约0.2 VA(Ri=5 mΩ)

　　过载1秒。60 A(正弦)

　　分辨率0.1 mA(显示0.01 A)

　　采样频率13,67 kHz

　　傅立叶分析1。- 65. 谐波
