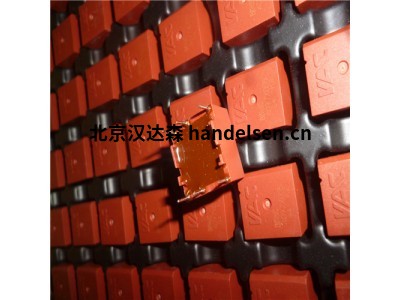

德国Vacuumschmelze 门驱动变压器 IGBT

　　德国Vacuumschmelze 门驱动变压器 IGBT

　　高功率密度满足高绝缘强度

　　IGBT 的门驱动变压器是驱动电路中的关键元件，为中间电路和低压控制侧之间的切换和保持安全的电能分离提供必要的动力。

　　通过使用纳米晶体VITROPERM作为核心材料，真空SMELZE门驱动变压器结合了高功率密度和高绝缘强度。

　　好处：

　　增强型绝缘层

　　低耦合电容

　　低泄漏感应

　　紧凑设计中较大的电压时区

　　门驱动变压器通常用于门驱动电路的直流/直流转换器，用于现代变频驱动器 (VFD)。

　　这些用于

　　电梯和自动扶梯

　　泵和风扇

　　流程自动化

　　一般特征

　　传输配给(类型) 1：1 至 1：3

　　缠绕次数(类型) ≤ 4

　　标准 61558-2-16 或 61800-5-1

　　切换频率 ≤100千赫

　　电压时区 ≤ 1，000μV

　　功率 ≤ 45

　　主感应 1-5 mH

　　泄漏感应 ≤ 10 μH

　　耦合电容 ≤ 15 pF

　　合适的门驱动器变压器的选择通常从缠绕次数和传输比开始：所需的缠绕次数通常由电路拓扑提供，而传输比则由输入电压和输出电压之间的比率决定。

　　变压器的电压时间区域是一个重要参数，因为它基本上将电力需求与内部磁性结合。这些要求是通过考虑输入电压和切换频率来计算的。

　　在单极操作中，使用了一半的歇斯底里循环，因此，如果 VITROPERM 用作核心材料，则ΔB可被视为 0.9 T。因此，所需的铁横截面 A®铁可以保持小。

　　此外，还必须考虑绝缘要求：它们通常与系统中反复出现的峰值电压有关。还必须考虑寄生参数：低泄漏感应保证陡峭的控制脉冲，而低耦合电容避免 IGBT 的误火。根据缠绕设计，通常两个参数之间必须找到一个折衷方案。

　　公司简介

　　VAC 是磁性材料和解决方案的领先制造商

　　我们热情地推进今天和明天的技术。作为可靠的合作伙伴，我们与客户合作开发应用解决方案，以满足不断增长的需求。我们通过突破性的解决方案突破技术界限。使用我们的材料以及精炼的解决方案及其特殊的磁性特性是使客户系统更小、更轻、更高效以及最后(但最不重要)更安全的关键。因此，我们为节约资源和保护环境作出积极贡献。

　　高-伟#177-1070-4891;QQ-285-336-9888

　　VAC 在全球多个生产工厂拥有 4，300 多名员工。我们的每个生产设施都经过优化，以生产特定的产品组。我们的客户从我们专注的生产过程中从成本和效率中获益。此外，我们的全球制造网络确保了供应链的连续性。

　　主要型号：

　　T60004-L2016-W620

　　T60004-L2016-W619

　　T60004-L2022-W867

　　T60004-L2025-W622

　　T60004-L2025-W621

　　T60004-L2030-W676

　　T60004-L2030-W911

　　T60004-L2040-W624

　　T60004-L2040-W623

　　T60004-L2045-W886

　　T60004-L2050-W626

　　T60004-L2050-W625

　　T60004-L2063-W627

　　T60405-A6166-X021

　　T60405-A6161-X003

　　高-伟#177-1070-4891

　　QQ-285-336-9888

　　T60004-L2016-W620

　　T60004-L2016-W619

　　T60004-L2022-W867

　　T60004-L2025-W622

　　T60004-L2025-W621

　　T60004-L2030-W676

　　T60004-L2030-W911

　　T60004-L2040-W624

　　T60004-L2040-W623

　　T60004-L2045-W886

　　T60004-L2050-W626

　　T60004-L2050-W625

　　T60004-L2063-W627

　　T60405-A6166-X021

　　T60405-A6161-X003

　　T60004-L2063-W721

　　T60004-L2080-W628

　　T60004-L2080-W722

　　T60004-L2100-W629

　　T60004-L2100-W723

　　T60004-L2130-W567

　　T60004-L2130-W630

　　T60004-L2130-W587

　　T60004-L2160-W631

　　T60004-L2160-W720

　　T60004-L2194-V105

　　T60004-L2194-W908

　　高-伟#177-1070-4891

　　QQ-285-336-9888

　　T60004-L2016-W620

　　T60004-L2016-W619

　　T60004-L2022-W867

　　T60004-L2025-W622

　　T60004-L2025-W621

　　T60004-L2030-W676

　　T60004-L2030-W911

　　T60004-L2040-W624

　　T60004-L2040-W623

　　T60004-L2045-W886

　　T60004-L2050-W626

　　T60004-L2050-W625

　　T60004-L2063-W627

　　T60405-A6166-X021

　　T60405-A6161-X003

　　T60004-L2063-W721

　　T60004-L2080-W628

　　T60004-L2080-W722

　　T60004-L2100-W629

　　T60004-L2100-W723

　　T60004-L2130-W567

　　T60004-L2130-W630

　　T60004-L2130-W587

　　T60004-L2160-W631

　　T60004-L2160-W720

　　T60004-L2194-V105

　　T60004-L2194-W908

　　德国Vacuumschmelze 门驱动变压器 IGBT

高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988-668 邮件：tk5@handelsen.cn
