SITEMA锁紧装置KFH01870技术参数



SITEMA锁紧装置KFH01870技术参数

杆直径mm：18

锁紧力kn：10

释放压力bar：70

外壳直径mm：71

外壳长度mm：137



SITEMA锁紧装置KFH系列型号：

KFH 018 70

KFH 018 71

KFH 025 70

KFH 025 71

KFH 028 70

KFH 028 71

KFH 032 70

KFH 032 71

KFH 036 70

KFH 036 71

KFH 040 70

KFH 040 71

KFH 045 70

KFH 045 71

KFH 050 70

KFH 050 71

KFH 056 70

KFH 056 71

KFH 060 70

KFH 060 71

KFH 070 70

KFH 070 71

KFH 080 70

KFH 080 71

KFH 090 70

KFH 090 71

KFH 100 70

KFH 100 71

KFH 125 70

KFH 140 70



精确定位锁止

锁紧机器和设备部件

锁紧装置主要是可精确定位锁止的功能性锁紧结构，SITEMA锁紧装置吴亚男但也可用于防止意外运动。

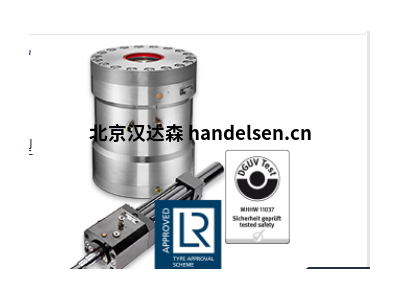

产品系列 KFH, KFP, KB...

· 类型多样齐全的标准产品，满足特殊用途，SITEMA锁紧装置吴亚男如户外、活塞缸、加工机床

· 提供经德国工伤保险行业协会(DGUV)和英商劳氏检验股份有限公司(Lloyd’s)认证的产品类型

· 双负载方向



1 已释放

通过液压或气动压力释放锁紧。这会形成一定的气隙，SITEMA锁紧装置吴亚男使圆杆可以无摩擦地滑动。​接近开关2被激活。

2 锁紧

根据不同系列，锁紧力通过压力或弹簧产生，并通过锥形表面加强。​接近开关的信号从2变为1。

3 力

SITEMA锁紧装置可在两个方向上吸收力。

4 过载

过载时，圆杆会滑脱，这通常不会造成损坏。SITEMA锁177紧1858装3804置尽管如此，应避免反复发生过载的使用情况，因为不能排除磨损现象。

5 释放

无论负载状态如何，都可以通过施加释放压力进行释放。​接近开关的信号从1变为2



锁紧装置结构组成如下图：



锁紧装置应用领域

悬索桥

将维修舱的液压步进驱动装置固定在悬索桥的承重索上。SITEMA锁177紧1858装3804置维修舱在液压驱动下移动时，始终保持有12个锁紧器交替处于工作状态。

炼油厂自动化

稳固保持压力容器闭合。

焊接机

无级固定工件位置，以便不受工件公差限制地保证焊接质量。

装配线

安装车桥时在X和Y方向上固定车身。

车床

固定不落轮对车床上的顶尖套筒。

线性驱动

直接在重量平衡缸上锁定加工机床的Z轴。

加工机床

用线性驱动锁定加工中心的竖轴，SITEMA锁177紧1858装3804置以保护人员和工具的安全。

煤炭破碎机

在澳大利亚北昆士兰州克莱蒙特的新开矿场中，安装在Tenova TAKRAF移动式破碎设备TMCS® 12.000内的锁紧结构。

压弯机

在压弯过程中锁定水平位置

制造望远镜镜片

固定支撑活塞缸，用于高精度加工直径达8.2 m的望远镜镜片。

钢厂

固定下辊的楔形调节，SITEMA锁177紧1858装3804置以确保在振动和调节缸泄漏的情况下，仍然可以运行。

混凝土砌块机

在生产混凝土块时固定反向支撑以及在维护时对桥架进行高度锁定。

混凝土梁测试台

无级固定横梁，用于测试各种尺寸混凝土梁的载荷。
