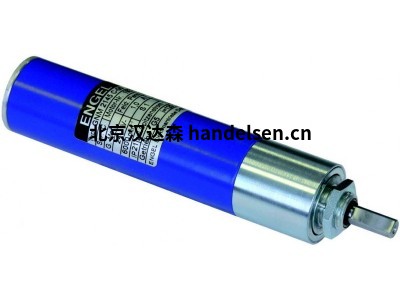

德国ENGEL带永磁场的刷 2 极直流电机GNM 4125A系列

　　德国ENGEL带永磁场的刷 2 极直流电机GNM 4125A系列

　　带永磁场的刷 2 极直流电机。拆下盖板可访问画笔支架开口。带4个线程的法兰安装(见绘图)。

　　电机还配有直流塔乔发电机和/或增量编码器。

　　电机还配有设备插头 DIN 43650。

　　根据 VDE 0530 的公差。未根据 VDE 0530 指定的公差± 10%。所有值仅适用于 0 至 40 °C 的温度范围内，不得超出，即使是很短的时间，否则存在磁力减弱的风险。

　　一般数据

　　额定速度 1600.0 min-1

　　名义电压 24 V

　　额定电流 2.15 A

　　名义权力 35.0 W

　　操作模式 S1

　　保护程度 IP 54

　　旋转方向 倒车

　　连接类型 曼泰莱通

　　类型 即时B14

　　直径 70.0 mm

　　长度 118.0 mm

　　机械数据

　　惯性的大规模时刻 0.0558 · 10-3千克米2

　　名义扭矩 0.209 Nm

　　最大连续扭矩 0.23 Nm

　　开始扭矩 0.87 Nm

　　每个扭矩的速度变化 21.0 N-1厘米-1分钟-1

　　机械时间恒定 12.3 ms

　　摩擦扭矩 0.025 Nm

　　转子重量 0.425 kg

　　FR(允许径向轴负载) 130.0

　　F一(允许轴轴负载) 52.0

　　电气数据

　　电枢抵抗 2.52 Ω

　　锚感应 5.8 mH

　　终端阻力 2.66 Ω

　　电压恒定 11.47 min-1

　　扭矩常数 0.11 Nm/A

　　启动电流 9.0 A

　　最大峰值电流 14.0 A

　　电时间恒定 2.2 ms

　　热数据

　　最大环境温度 40.0 °C

　　绝缘类 F

　　热时间恒定 F分钟

　　温度上升而不冷却 6.1 K/W

　　Optional Holding Brake B 2.4

　　名义电压 24 V

　　额定电流 0.35 A

　　统计。 制动扭矩(电机轴) 0.8 Nm

　　每小时切换次数最多 2000.0 Nm
