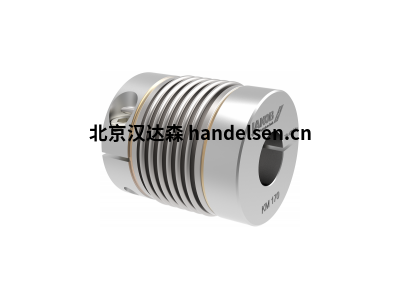

JAKOB金属波纹管联轴器

JAKOB金属波纹管联轴器

Øa=71，c=27，     f-TA=M8-40NM，g=15，D1=65G6，D2=75H6。

技术指标：

额定扭矩：140牛米

最大扭矩：280牛米

扭转刚度：32牛/角分。

质量惯性矩：0.74 10kgm²。

最大的轴向位移：±0.3毫米。

最大侧向轴偏移量：0.1毫米。

轴向弹簧刚度：210 N/mm。

横向弹簧刚度：7000 N/mm。

操作温度范围：-40°至+350°C。

允许的运行速度：最高11,000转/分钟。

D1/2最小/最大=Ø18/Ø42mm。

重量：约1.1公斤

材料设计。

波纹管：不锈钢1.4571

花鼓：Steel-St 52

夹紧螺钉：ISO 4762-FKL 12.9。

 JAKOB Antriebstechnik的金属波纹管联轴器系列的特点。详情咨询武工177*1858*8643

金属波纹管联轴器的特点。

-扭矩高达50.000牛米

-高抗扭刚度

-温度高达350°C

-高速

-可提供不锈钢版本

1、JAKOB金属波纹管联轴器系列KM。

特点：

易于夹持的轮毂，可进行简单的横向装配。

6个波纹管--高性价比的标准波纹管系列

-扭矩范围：20-1.300牛米。

-轴的直径：8-85毫米

JAKOB金属波纹管联轴器系列KM产品型号及特点。

JAKOB金属波纹管联轴器KM20：Øa=56，c=19，f=M6，g=30，h=8，L=70，D1=30G6，D2=35H6。

JAKOB金属波纹管联轴器KM60：Øa=66，c=22，f=M8，g=33，h=9，L=77，D1=28G6，D2=42H6。

JAKOB金属波纹管联轴器KM80：Øa=82，c=28,5，f=M10，g=38，h=11,5，L=90，D1=30G6，D2=42H6。

2、JAKOB金属波纹管联轴器KP系列

特点：

-简单的夹持式轮毂，便于两边的装配。详情咨询武工177*1858*8643

4个波纹管--全长和短--高抗扭刚度。

-扭矩范围：25-900牛米

-轴的直径：10-75毫米

JAKOB金属波纹管离合器 KP系列的产品型号和特点。

JAKOB金属波纹管离合器KP25：Øa=50，c=17，f=M5，g=24，h=6，L=58，D1=30G6，D2=35H6。

JAKOB金属波纹管离合器KP35：Øa=56，c=19，f=M6，g=21，h=8，L=61，D1=28G6，D2=42H6。

JAKOB金属波纹管联轴器KP60：Øa=66，c=22，f=M8，g=23，h=9，L=67，D1=32G6，D2=42H6。

3、JAKOB金属波纹管联轴器系列KR。

特点：

-简单的夹持式轮毂，便于两边的装配。

直型波纹管--全长较长。

低弹性 -高抗扭刚度 -高抗扭刚度

-扭矩范围：25-1,500牛米。

-轴的直径：8-85毫米

JAKOB金属波纹管联轴器系列KR产品型号及特点。

JAKOB金属波纹管联轴器KR50：Øa=56，c=19，     f=M6，g=33，h=8，      L=73，D1=35G6，D2=35H6。

JAKOB金属波纹管联轴器KR65：Øa=66，c=22，     f=M8，g=41，h=9，L=      85，D1=30G6，D2=35H6。

JAKOB金属波纹管联轴器KR100：Øa=82,c=28,5,f=M10,g=50,h=11,5,L=102,D1=32G6,D2=42H6。

4、JAKOB金属波纹管联轴器系列KG。

特点：

-易于夹持

轮子，易于安装在两侧 - 钢制轮毂/焊接设计，最高温度350℃。

-2或4个波纹管--全长短--高抗扭刚度。

-扭矩范围：40-3.000牛米。

-轴的直径：12-100毫米

JAKOB金属波纹管联轴器系列KG 产品型号及特点

JAKOB金属波纹管离合器KG40-2W：Øa=56，c=18，     f-TA=M6-16NM，g=13，D1=16G6，D2=24H6。

JAKOB金属波纹管联轴器KG80-2W：Øa=66，c=22，5，f-TA=M8-40NM，g=16，D1=32G6，D2=35H6。

JAKOB金属波纹管离合器KG140-2W：Øa=71，c=27，     f-TA=M8-40NM，g=15，D1=65G6，D2=75H6。
