Gemu蝴蝶阀



宝石 + 488 维多利亚

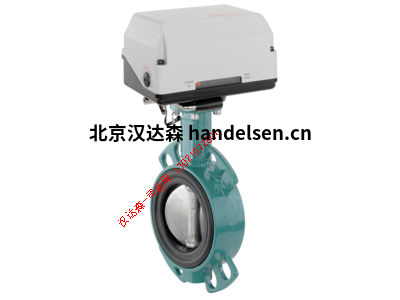

电动蝴蝶阀

描述

GEM+488 维多利亚软座蝴蝶阀已电动化。提供各种金属或塑料开/关或控制执行器。蝴蝶阀提供名义尺寸 DN 25 至 600 和标准安装长度：ISO 5752/20 |EN 558-1/20 |API 609 A 类 （DIN 3202 K1） 可在晶圆、lug 和 U 部分机身版本中使用。



特征

低扭矩由于特殊的圆盘轮廓

改进密封

使用各种材料的广泛应用

根据 ISO 12944-6 C5-M 的坚固车身涂层

手动覆盖

机动执行器类型的广泛选择

最小 250 μm 层厚度身体涂层

气泡紧密封，按照 EN 12266-1/P12，泄漏率 A



技术规格

介质温度：-10 至 150 °C

环境温度：-10 至 70 °C

操作压力 ：0 至 16 酒吧

标号尺寸：DN 25 至 600

车身配置：卢格|U节|晶圆

连接标准：作为|阿斯梅|BS |丁|恩|伊索|吉斯

车身材料：EN-GJS-400-15、SG铁材料

身体涂层：环氧树脂

衬里材料：EPDM|Fkm |恩布尔|SBR，耐磨性

盘材：1.4408，投资铸造材料|1.4408，抛光投资铸造材料|EN-GJS-400-15，SG铁材料

光盘涂层：EPDM |环氧树脂|哈拉尔® |里桑®

供应电压：100 - 120 V AC， 50/60 Hz | 12 - 24 V 交流/直流| 220 - 240 V 交流， 50/60 Hz | 380 - 480 V 交流， 50/60 Hz

运行时间 90°：4 至 100 s

保护等级：IP65、66、67、68

符合性：ACS |阿特克斯|贝尔加夸|CSA |DNV GL|DVGW 饮用水|DVGW 气体|EAC |FDA |沃斯











创业板 + 490 埃德萨

带裸轴的蝴蝶阀阀



技术规格

GEM+490 伊德萨 PTFE 密封蝴蝶阀有一个裸露的轴。圆盘和轴是一块：机身和衬里有不同的设计。蝴蝶阀的标值尺寸为 DN 25 至 1050 （11+2"+36"），标准安装长度：ISO 5752/20 |EN 558-1/20 |API 609 A 类 （DIN 3202 K1） 可在晶圆和 lug 机身版本中使用。

适用于化学腐蚀性介质

高品质的材料选择可以以不同的方式结合

得益于单件轴和弹簧垫圈支持的密封系统，工厂的可靠性得到了提高

由于轴轴承和特殊圆盘和衬里几何形状，使用寿命长

媒体温度：-20 至 200 °C

环境温度：-20 至 95 °C

操作压力 ：0 至 10 酒吧

标号尺寸：DN 25 至 1050

车身配置：卢格|晶圆

连接标准：作为|阿斯梅|丁|恩|伊索|吉斯

车身材料：1.4404， 块材料|EN-GJS-400-18-LT，SG铁材料|S355J2 +N，铸钢材料|维杜罗普拉斯特， 加强

身体涂层：环氧树脂

衬里材料：PTFE/硅胶|PTFETFM™/FKM|PTFE 过渡™/埃普德姆|PTFE TFM™/硅胶|PTFE/EPDM |PTFE/F公里

盘材：1.4404（316L），锻造材料|1.4469，双工铸钢材料|2.4602（合金22），块材|3.7035，泰坦

光盘涂层：PFA

符合性：ATEX |EAC |FDA |西尔·|TA Luft （德国清洁空气法案） |美国















创业板 + 491 埃德萨

气动操作蝴蝶阀





辅料

GEM+491 Edessa PTFE 内衬蝴蝶阀具有金属执行器，并具有气动操作。提供"正常关闭"、"正常打开"和"双重作用"控制功能。光盘和轴是一件，机身和衬里有不同的设计。蝴蝶阀的标尺尺寸为 DN 25 至 1050 （11+2"+36"），标准安装长度：ISO 5752/20 |EN 558-1/20 |API 609 A 类 （DIN 3202 K1） 和晶圆和 lug 机身版本可用。

适用于化学腐蚀性介质

高品质的材料选择可以以不同的方式结合

得益于单件轴和弹簧垫圈支持的密封系统，工厂的可靠性得到了提高

由于轴轴承和特殊圆盘和衬里几何形状，使用寿命长

可选配件安装、设置和测试，以便它们已准备好运行

连接： 弗兰格 （卢格）：法兰（晶圆）

执行器：气动

密封材料

车身材料： 1.4404， 块状材料：EN-GJS-400-18-LT，SG铁材料;S355J2 +N，铸钢材料;维杜罗普拉斯特， 加强

符合性：ATEX;EAC;食品和药物管理局;西尔;TA卢夫特（德国清洁空气法）;美国

最大操作压力：10 个酒吧

最大媒体温度： 200 °C

最小媒体温度：-20°C

标号尺寸：DN 40 （1 1/2'）：DN 50 （2''）：DN 65 （2 1/2'）：DN 80 （3''）：DN 100 （4''）：DN 125 （5''）;DN 150 （6''）：DN 200;DN 250;DN 300;DN 350;DN 400;DN 450;DN 500;DN 600







汉达森-司远保 13021972807



厂家简介



  德国Gemu盖米公司简介 德国盖米（GEMUE）集团于1964年创建于德国巴登符腾堡州英格芬根镇，Gemu是世界领先的阀门、测量和控制系统生产商。目前Gemue盖米已经发展为享誉全球的跨国性生产企业。a 德国Gemu盖米由Fritz Müller先生建立，已经发展成为一个拥有众多子公司的国际性跨国集团，并且在世界上的每一个大洲都有其分支机构和大量代理商。务Gemu盖米产品主要包括Gemu手动、气动和电动蝶阀、Gemu盖米隔膜阀、Gemu盖米角阀、Gemu盖米球阀、Gemu盖米电磁阀等各种阀门及测量仪表。Gemu盖米产品广泛应用于石化、电力、钢铁冶金、生物制药、造纸、微电子、食品饮料、船舶、水处理等行业。



 产品分类：德国GEMUE手动、气动和电动的蝶阀、德国GEMUE隔膜阀、德国GEMUE角阀、德国GEMUE球阀、德国GERMANYBUROCCO VentilMADE IN ITALYMahle FilterMADE IN GERMANYBUROCCO VentilMADE IN ITALYBUROCCO VentilMADE IN ITALYBUROCCO VentilMADE IN ITALYBUROCCO VentilMADE IN ITALY







                     产品分类



德国盖米GEMUE产品，主要包括Gemu盖米手动、气动和电动的蝶阀，Gemu盖米隔膜阀，Gemu盖米角阀、Gemu盖米球阀，Gemu盖米电磁阀等各种阀门及测量仪表。







                         型号示例：

                        GEMU手动卫生型隔膜阀: 601/602/673/643/654/671/675

                        GEMU气动卫生型隔膜阀:605/615/625/687/695/620/658/651/650/660

                        GEMU机械卫生型隔膜法: 618/698

                        GEMU金属隔膜阀：611/615/618/620/625/653/654/657/671/673/675/684/687/695/698

                        GEMU塑料隔膜阀: 600/610/613/617/667/677/690/693

                        GEMU双执行机构隔膜阀 658

                        GEMU球阀: 312/314/507/512/514/520/552/554/550/563/568

                        GEMU金属直通式隔膜阀638，655，656

                        GEMU塑料隔膜阀617，677，613，693，610，600，690，667

                        GEMU金属隔膜阀671，675，698，687，620



                        GEMU隔膜阀

                        金属直通式隔膜阀638，655，656

                        塑料隔膜阀617，677，613，693，610，600，690，667

                        金属隔膜阀671，675，698，687，620



                        德国盖米GEMU变面积流量计

                        800/850系列变面积流量计

                        工作原理:

                        800/850系列流量计是根据可变面积原理制成的流量计。可以提供Trogamid-T,

                        polysulphone, PVC-U, PVDF的测量管,

                        适用于一般性和腐蚀性介质。浮子材料可以提供不锈钢1.4571,

                        PP或者PVDF(根据测量介质和测量范围)。刻度单位也可以有L/min,

                        m3/h和%等多种选择。测量管外部可以轻松的完成附加设备的安装, 如视流指示器, 限位开关和变送器等。

                        流量计型号:

                        800系列变面积流量计: 805; 815; 807; 817; 825; 835; 820; 830

                        850系列变面积流量计: 855; 865; 857; 867; 875; 885; 870; 880

                        型号举例:

                        815  25D  72114  154; 815  32D  72114  163; 815  50D

                        72114  172

                        限位开关型号:

                        GEMU 1252; GEMU 1256; GEMU 1257

                        变送器型号:

                        GEMU 1270 GEMU 514



                        盖米GEMU转子流量计

                         GEMU 800 GEMU 840

                         GEMU 850 GEMU 1250

                         GEMU 1251 GEMU 1252

                         GEMU 1256 GEMU 1270

                         GEMU 1272 GEMU 3020

                         GEMU 3021 GEMU 3030 mFlow

                         815 25D 72114 154

                         815 32D 72114 163

                         815 50D 72114 172

                         815 32D 7-21-14-1-62-1600

                         815 40D 7-21-14-1-69-3300

                         817 50D 7-21-14-7-73-10000+1251

                         841 65D 0-11-47-48-40000+1256

                         815 32D 78-22-4-5-62-1600

                         817 20D 7 2114 7 48 640 +1251

                         805 20D 7 2114 7 49 380

                         805 65D 7 2114 7 77 13000

                         817 20D 7 2114 7 49 1000 +1251

                         817 25D 7 2114 7 55 1600 +1251

                         817 32D 7 2114 7 63 4000 +1251

                         817 40D 7 2114 7 69 5000 +1251

                         817 50D 7 2114 7 73 10000 +1251

                         817 50D 7 2114 7 72 6400+1252

                         817 65D 7 2114 7 77 20000 +1251

                         855 25D 721 4144

                         855 15D 722 4122

                         835 25D 7 21 4 5 55 40

                         833 50D 78 20 4 73 6400

                        GEMU位置指示器

                        电子位置指示器:1201/1205/1211/1214/1215/1230/1231/1232

                        可编程位置指示器: 1234/1235/1236



                        GEMU智能阀门定位器

                        GEMU1435/1436/1434
