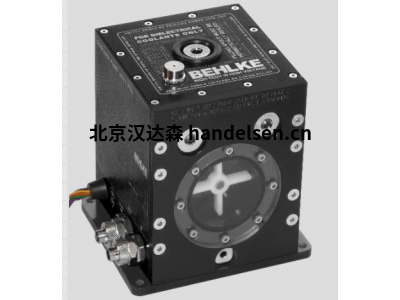

Behlke高压开关耐久性、价格低廉

Behlke电流随时间变化的高压开关，晶闸管/SCR耐久性、价格低廉的高压开关用于衰减正弦波振荡放电和产生应用，与FDA自由旋转二极管连接。高速高压●高峰值电流容量高。在不影响可靠性和寿命的情况下，DI/DT●非常耐载性高●用简单的TTL触发脉冲（2-5V）简单地点火●非常紧凑轻量●各种各样的冷却选项



应用说明：与以往的盘型门开关相比，DV/DT和DI/DT的容量非常有限。Fast Behlke晶体栅极开关模块有很多小网关（类型取决于最多1000个单晶硅栅极管）并联连接，构成串联。因此，对于单结晶栅极管，DV/DT和DI/DT的限制值可以有效地划分为非临界值。各栅极管由与自身高度同步分离的栅电极控制器触发。这使得非常短的栅极布线成为可能，避免了传统的星开关设计中已知的危险的临界点。Belk晶体栅极开关，尽可能以高的物理速度di/dt和dvd/dt最大可能电流安全工作。无需降低任何可测量的寿命。Behlke结晶栅极开关是不从充电电路吸收点火能量的真正的门开关。因此，接近0V（提供足够的插入电流。）可安全切换到最大电压。没有限制。

 Behlke开关型号：

Behlke HTS 40-06

Behlke HTS 50-05

Behlke HTS 60-04


断路器在最大工作电压至少为150%时绝缘，所以在高压侧开关的应用上不需要太大的努力。所有Behlke晶体栅极开关都是可选的不对称分离，例如正极200kV，负极30kV。通过定制各晶门开关型号的绝缘电压额定值，可以满足特殊的绝缘电压要求。与动作电压无关，以往的绝缘电压选择范围从40kV到200kV（可选）。ISO-40、ISO-80、ISO-120、ISO-200可以根据要求提供。可以提供符合欧洲安全标准的“医疗认证”。任意定制电压在1～150kV（AC/DC）之间，任意定制峰值电流在1～100kA之间，在约4～8周的交货期内可以完成。定制开关不收取任何额外费用。请向Belk咨询。



为了并行连接多个辅助开关，配备了同步I/O。当一个开关因故障（温度过高）而关闭时，此功能确保同步激活，禁用其他开关模块的激活输入。建议在大感应电路的所有领域使用个别的控制单元（SEP-C选配件）。
