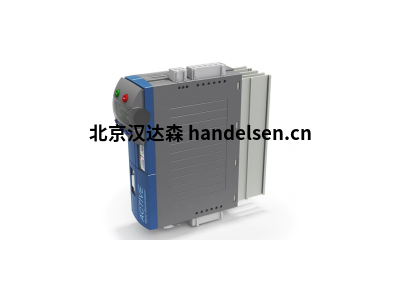

专业销售Bonfiglioli伺服驱动器ANG系列

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

　　主要选项

　　可选

　　键盘，便于设置、调试、参数化、复制功能和诊断 • KP500：可拆卸

　　键盘 • KPCMK：用于 PC 通信的键盘

　　可选接口的机柜

　　安装套件和手持设备 • KP232：可在操作期间安装和卸载的串行通信接口

　　，建议服务人员使用 • ISO-USB：USB 到串行

　　适配器

　　， 镀锌脱钩

　　变种自动化接口： • EM-AUT-01： 以太卡特®和编码器评估 (TTL， HTL， 解析器

　　， 希伯

　　法面， 恩达特 2.1) •

　　EM-AUT-04： 以太卡特® • EM-AUT-11： 专业和编码器评估 (TTL， HTL，

　　解析器、希珀脸、恩达特 2.1) • EM-AUT-21：以太网/IP 和编码器评估 (TTL、HTL、解析器、希伯法斯、恩达特 2.1)

　　• EM-AUT-31 ：瓦兰

　　和

　　编码器评估 (TTL， HTL， 解析器， 希伯脸， EnDat 2.1) 选项 » 用于诊断和参数设置的可选键盘

　　• 可选 PC 接口

　　• 可选配件，如制动电阻器、电源扼流圈、电源过滤器

　　保护程度

　　IP20 (EN 60529)

　　认证

　　UL508c

　　斯托 (EN13849 / EN 61508)

　　电源和电源范围

　　ANG410： 0.25 - 400千瓦 / 三相 360 - 480V / 50 - 60

　　Hz (± 10%)

　　并行连接高达 1200 k ANG210： 0.25 - 9.2 kW / 单或三相 200 - 240V / 50 - 60 Hz (± 10%)

　　ANG510 ：160 - 400

　　千瓦 / 三相 525V / 50 - 60 Hz (± 10%) 并行连接高达 1200 kW

　　ANG610： 160 - 400千瓦/ 三相 690V / 50 - 60 Hz (± 10%)

　　并行连接高达 1200 kW

　　控制异步和同步电机。

　　控制方法：

　　• V/f

　　• 带编码器

　　的面向现场的控制 • 无编码

　　器超载容量

　　的面向现场的控制：•

　　100% 连续输出 • 60s

　　高达 150% •

　　最高 200% 1 s 交换频率 2，4，8，12，16 kHz(可用性取决于功率大小)EMC

　　过滤器集成至 9.2 kW (EN61800-3)

　　硬件功能

　　集成安全扭

　　矩关闭 (STO SIL 3 / PL e) 功能 •

　　外部 24Vdc 电源 • 集成动态制动模块

　　• DC 链接连接

　　•

　　各种反馈传感器

　　• 解析器的编码器

　　界面 • 立方插值 • 电机温度监控 • 插电电源终端 (最多 3kW) • 插件和可编程控制终端 • 6 个数字输入， 1 个多功能输入

　　• 1 个数字输出、1 个多功能输出

　　• 1 个继电器输出(转换接触)

　　软件功能

　　主要软件功能

　　• 通过现场总线定位功能(与 CiA DS402

　　兼容的运动

　　控制) • 扶轮桌

　　控 •

　　带电子齿轮的主/奴隶功能 •

　　电源故障调节

　　• 提升功能， 起

　　重机和绞车应用程序

　　• 主轴控制 •

　　风车的Traverse

　　功能 • 可编程

　　参考值通道 •

　　可编程启动和停止

　　特性 •

　　电机强力计

　　• 可

　　编程 S

　　曲线 • 4 个数据集

　　• 自动启动和调试

　　•

　　自动重置后

　　故障 • 电源

　　故障后自动启动

　　• PI 控制器 • 音量流量控制 • 无扭矩/变速 • 无摩擦的机械制动器控制 • 指数控制 • 智能电流限制 • 全面监控和保护功能 • 高速控制 • 3 种不同的制动管理功能

　　功率范围

　　•ANG210：0.25-9.2千瓦/单人或三相200-240V/50-60

　　赫兹(±10%)•ANG4 10：0.25-400千瓦/三期360-480V/50-60 Hz(±10%)

　　并行连接高达1200 kW

　　= ANG510： 160 - 400 kW / 三相 525V / 50 - 60 Hz

　　(± 10%) 并行连接

　　高达 1200 kW •ANG610：160-400千瓦/三期690V/50-60赫

　　兹(±10%)并行连接高达1200千瓦

　　安装选项

　　•所有尺寸的

　　机柜安装•可选的进给式

　　安装•可选DIN导轨

　　安装框架尺寸

　　1•可选冷盘(尺寸1至5)•

　　可选液体冷却(尺寸5至8)

　　输出

　　0 ...599 赫兹

　　电机选项

　　电机控制(开环或可选闭环

　　)：•异步交流电机

　　• 永磁同步(无刷)电机

　　主要功能

　　不同的变种包括现场总线连接和编码器评估 插件和可编程控制终端 插电式电源终端(最多 3kW) 直流链接连接 集成制动斩波器 通过现场总线定位功能(运动控制兼容CiA DS402) 立方插值 集成副总裁 带电子齿轮的主/奴隶功能 电源故障控制 集成安全扭矩关闭STO(SIL 3/PL e)功能 输出频率 0.。。599 Hz，应要求提高频率 通过可选键盘或 PC 软件进行诊断和设置
