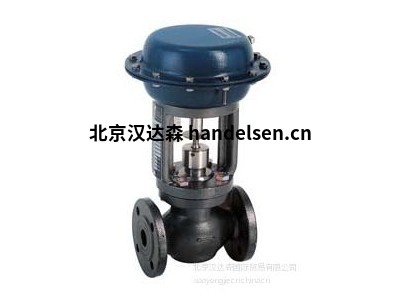

Burocco-800系列控制阀门

Burocco-800系列控制阀门

吴亚男 QQ：2853369884   手机：17718583804 电话：010-64714988-212 传真：010-64714988-668 邮件：tk2@handelsen.cn

注释

（1）根据客户要求，可提供更大规格或者小CV（流量）的阀门

（2）根据客户要求，可提供其他类型的端连接

选型对附件的要求：

在生产过程中，控制系统对阀门提出各式各样的特殊要求，因此，控制阀必须配用各种附属装置(简称附件)来满足生产过程的需要。

控制阀的附件包括：

1、阀门定位器用于改善控制阀调节性能的工作特性，实现正确定位；

2、阀位开关显示阀门的上下限行程的工作位置；

3、气动保位阀当控制阀的气源发生故障时，保持阀门处于气源发生故障前的开度位置；

4、电磁阀实现气路的电磁切换，保证阀门在电源故障时阀门处于所希望的安全开度位置；

5、手轮机构当控制系统的控制器发生故障时，可切换到手动方式操作阀门；

6、气动继动器使执行机构的动作加速，减少传输时间；

7、空气过滤减压阀用于净化气源、调节气压；

8、储气罐保证当气源故障时，使无弹簧气缸活塞执行机构能够将控制阀动作到故障安全位置。其大小取决于气缸的大小、阀门动作时间的要求及阀门的工作条件等；

总之，附件的作用就在于使控制阀的功能更完善、更合理、更齐全。

应用：

800/803系列控制阀可控制多种流体：蒸汽、过热水、非爆炸性气体、腐蚀性液体等。所以，这类阀门可用于多个领域：纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。根据客户要求，可将阀门用于特殊领域。

产品参数

工作控制方式

-2V-NC常闭（空气打开，直通阀）

-2V-NO常开（空气关闭，直通阀）

-3V-分流/合流阀

尺寸

-DN15-DN100(1)

压力等级

-PN16-PN40

阀体材料：

-球墨铸铁 GS400-12(环氧清漆)PN16

-碳钢 ASTM A216 WCB （环氧清漆)PN40

-不锈钢 AISI316 PN40

阀座

-AISI316L不锈钢

-连接方式

-法兰 PN16，PN40(2)-凸面（RF）UNI2229

阀盖

-符合ASTMA105、AISI420、AISI316钢标准

阀塞

-等百分比、线性、V型端、小流量、在导向件控制下进入上部。

-AISI 316L 带PTFE-PTFE/GG插芯（软质密封）

-AISI 316L带高性能聚合物插芯(HPP)

-AISI 316(金属密封)

自调节填料箱

-STD-PTFE 材质 “V”形环+石墨环

-LTS-纯PTFE “V”形环

阀壳

-球墨铸铁 GS400-12(环氧清漆)

 产品简介

Burocco800系列控制阀门采用双通球形方法体及螺栓固定式阀座，底部用于检查，更换阀塞（反向型）。阀塞在导向件的控制下进入上部，且自调节式填料箱不需要任何维护。这类阀门尤其适用于中小工厂中的调节。

   803系列控制阀门采用螺栓固定阀座式球形阀体与焊接阀座式三通。B型端口阀塞在导向件控制下进入上部，且自调节式填料箱不需要任何维护。这类阀门尤其适用于中小设备的调节。

伺服控制器

-正反向气动作用板（最大 2.5bar），采用FE冲压板(环氧清漆)

-规格：S.200、S.275、S.340、S.430

-标准弹簧范围：3-15psi、6-18psi、6-30psi

-电流设备：行程指示器

-附件：手动控制用手轮、电动定位器、气动定位器、阀门行程末端微动开关、接近传感器、减压过滤器、转换器。

密封等级

-符合UNI EN1349标准的规定

-软密封 VI级

-金属密封 IV级

使用限制

-采用球墨铸铁阀体的阀门：最低温对-5℃，最高温度180℃；

-采用WCB钢阀体的阀门:最低温对-5℃，最高温度200℃

-采用AISI316 钢阀体的阀门：最低温对-20℃，最高温度200℃
