专业销售JAKOB金属波纹管耦合KM系列



专业销售JAKOB金属波纹管耦合KM系列

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn



　　伺服耦合(或轴耦合)是我们产品系列的一个子领域，可追溯 JAKOB Antribstek 的起源。该产品型联轴器传递扭矩从驱动轴到输出轴起到一个自由和真实的角度并同时起作用，根据设计，作为补偿联轴器，可以补偿相当大的轴偏差。此外，我们的伺服联轴器的特点是尽可能高的扭转刚度和最小的转动惯量。高天平质量可实现出色的操作性能，即使在高速下也是如此。

　　伺服联轴器产品区由四个核心领域组成：金属波纹管联轴器、弹性联轴器(爪形联轴器)、微型联轴器和距离联轴器。

　　最初，JAKOB Antribstek 能够将自己与声誉良好的金属波纹管结合起来，这可以说是原创。四十多年前，Ludwig Jacobs 开发了用于连接金属波纹管和轮毂的旋压粘合工艺，现在已成为行业标准。金属波纹管联轴器提供最大的扭转刚度，同时在高达 350°C 的应用中无磨损。补偿轴挠度的能力取决于作为平衡元件的金属波纹管的设计和形状。为了连接进气和输出轴，提供了不同的力锁夹紧和锥形轮毂连接，但在许多情况下，客户特定的法兰连接也是可行的。

　　由于其可插拔性，弹性耦合器或爪形耦合器在组装过程中提供了特别舒适和简单的操作。同时采用的弹性体星具有减震和电绝缘的作用。它的材料特性只允许使用最高120°C，并且降低了一些使用参数。因此，它们是中低扭矩应用的经济高效的替代方案，并且仍然能够补偿小的轴偏移。

　　JAKOB Antriebstechnik 为各种设计的最小执行器提供微型联轴器，但在很大程度上，这些联轴器对应于它们较大的金属波纹管和弹性联轴器。除了这两种已知的变体之外，JAKOB Antriebstechnik 还提供带有矩阵移位组件的微耦合作为补偿元件，可以补偿特别大的径向轴偏差。

　　伺服联轴器由距离联轴器或枢轴倒圆提供，它可以在长达六米的距离内传递扭矩，而无需求助于中间支撑。该系列联轴器可用作弹性体和金属波纹管联轴器。对于特别苛刻的高速应用，我们提供由 CFRP 制成的可变长度中间管。 JAKOB Antriebsteck 制造的距离耦合器通常由一个人安装。

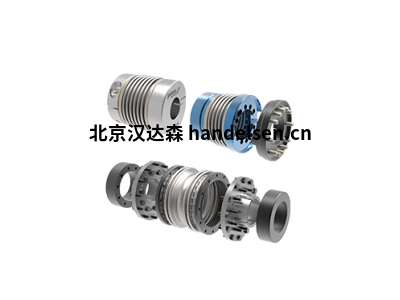

　　金属波纹管耦合

　　PDF 通用、设计、装配说明

　　PDF 安装和装配说明

　　PDF 技术

　　



　　KM

　　• 两侧的

　　易夹式集线器 • 6 轴波纹管 -

　　经济高效的标准

　　系列 • 扭矩范围： 20 - 1，300 Nm • 轴直径： 8 - 85 mm数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KP

　　• 两侧的

　　易夹式集线器 • 4 轴波纹

　　管 - 短长度 -

　　高扭矩度 • 扭矩范围： 25 - 900 Nm • 轴直径： 10 - 75 mm数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KR

　　• 两侧的易夹式集线器 • 直波

　　纹管

　　- 更长的长度 •

　　低恢复力 • 高扭矩度 • 扭矩范围： 25 - 1，500 Nm • 轴直径： 8 - 85 mm数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KPH/KMH /KRH

　　• 现在也很容易在

　　半壳设计中

　　安装两侧夹紧集线器 •

　　不锈钢版本 - 可变长度 • 扭矩范围： 10 - 900 Nm • 轴直径： 6 - 55 毫米数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KG

　　• 两侧

　　的易夹式集线器 • 钢

　　轮毂 / 焊接版本高达 350° C •

　　2 轴或 4 轴波纹管 - 短长度 - 高扭矩刚度 • 扭矩

　　范围： 40 - 3，000 Nm • 轴直径： 12 - 100 mm数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KG-VA

　　•不锈钢版本/

　　焊接 / 高达 350° • 2 轴或 4 轴波纹管 -

　　短长度 - 高扭矩度 • 扭矩范围： 30 - 1，000 Nm

　　• 轴直径： 10 - 90 mm数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KGH

　　• 半壳设计两侧易于安装

　　的夹紧集线器 •

　　钢轮毂 / 焊接版本高达 350 °C • 可变长度 - 2

　　轴或 4 轴波纹管 • 扭矩范围：

　　20 - 1800 Nm • 轴直径： 8 - 85 毫米数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KGH-VA

　　• 高达

　　350°C的不锈钢版本• 半壳设计

　　中易于安装的夹紧集线器 •

　　免磨损

　　和免维护 • 可变长度 • 扭矩范围： 10 - 1，200 Nm

　　• 轴直径： 7 - 85 mm数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KSD

　　• 两侧均配有锥形

　　夹紧轮毂 •

　　6 轴波纹管 -

　　经济高效的标准系列 • 扭矩范围：10 - 4，000 Nm • 轴直径;6 - 102 毫米数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KSS

　　•

　　双面锥夹紧轮毂 •

　　直波纹管 - 更长长度 • 扭矩范围： 25 - 2，500 Nm

　　• 轴直径：

　　10 - 102 mm • 低恢复力 - 高扭动刚度数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KXL

　　• 扭矩范围： 4，000 -

　　70，000 Nm • 3 件式设计 - 简单安装

　　•

　　法兰轮毂或锥形夹紧环轮毂 • 轴直径： 60 - 220 mm • 无播放、精确扭矩传输 - 高扭矩僵硬 • 惯性低时刻 • 大允许轴偏移数据表 PDF

　　类型板 PDF

　　3D 步进文件

　　



　　KHS

　　• 两侧均配

　　有铝制成的锥形夹紧环轮毂 • "高速-版本

　　"，速度可达 57，000 min-1 • 惯性低时刻 - 高力质量

　　• 扭矩范围：25 - 700

　　Nm • 轴直径：6 - 60 mm数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KPS

　　• 将圆锥

　　体集成到空心轴上 • 4 轴波纹

　　管 - 短长度 • 扭矩范围： 2 -

　　600 Nm • 轴直径： D1： 3 - 68 mm / D2： 8 - 48 mm • 用于滑入安装的内部轴向停止数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KPP

　　•

　　具有免播放插件原则的集线器变

　　种 • 可能

　　的盲安装(可插入) • 扭矩

　　范围：10

　　- 600 Nm • 轴直径：6 - 70 毫米 • 坚固的全金属设计 • 高操作可靠性 - 高达 200 ° C数据表 PDF

　　类型表 PDF

　　3D 步进文件

　　



　　KGE

　　• 用于标准化法兰连接 DIN

　　- EN - ISO 9409 -

　　1

　　• 两部分连接法兰 • 紧凑尺寸 • 扭矩范围： 40 - 2000

　　Nm • 轴直径： 12 - 90 mm • 下压力侧，具有易于安装的 EASY 夹紧集线器数据表 PDF

　　类型表 PDF

　　集线器类型

　　3D 步进文件

　　



　　KE

　　• 双面法兰

　　轮毂，用于可变培养 •

　　2 - 4 - 6 - 波浪形金属波纹管 • 高运行速度 / 旋转对称设计
