专业销售appliedkilovolts高精度电源LNR系列

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

　　LN001， LN2.5， LN005， LN010， LN015， LN020， LN030

　　应用：质谱仪、电子显微镜、表面科学仪器、核仪器、光倍增管和微通道板

　　可用单极和可逆版本

　　低频 (LF) 噪声和漂移水平异常低

　　高稳定性、低波纹、低微音

　　低部分放电

　　从负载瞬态中快速恢复

　　模拟或数字控制选项

　　差速模拟输入

　　短路和闪存证明

　　正、负和远程可逆版本

　　<10ppm/°C 温度协同效率(应要求提供更紧密的温度合作)

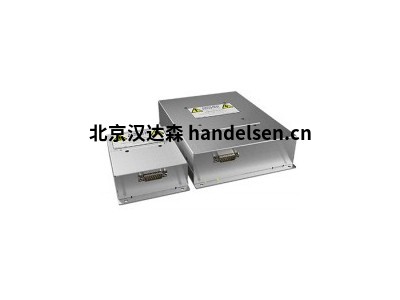

　　该系列精密高压模块具有极低的噪声、微音和漂移水平，专为轻松集成到需要多个高压的系统而设计。这些模块是质量光谱、电子枪、离子枪、光电、核和其他应用的理想 HV 源。

　　所有单元均采用短路防短路技术，并采用专有的低噪音技术，实现低波纹，可忽略不清的谐波和出色的低频噪声性能。这些装置具有差分输入，以最大限度地减少噪声耦合。电源的设计可靠性，基于从 LN 前身多年的现场操作获得的数据。

　　正、负和电动可逆输出可在高达 30kV 的电压下使用。可逆装置具有固态开关机制，可在全输出电压下改变极性，同时在切换过程中保持极低的噪声水平和部分放电。

　　标准装置有 1 米低噪音筛查电缆，用于高压输出，但其他电缆长度可用。我们制造这些单元的定制版本，并很乐意与您讨论您的应用程序。

　　电气规格

　　单位类型最大输出电压*输出电流LF 噪音全负载

　　波纹温度系数 (+C)

　　LN001xIP0101kV5mA<2ppm<5ppm<10ppm

　　LN2.5xIP0102.5kV2mA<2ppm<5ppm<10ppm

　　LN005xIP0104kw1mA<2ppm<5ppm<10ppm

　　LN010xIP01010kV0.5mA<2ppm<5ppm<10ppm

　　LN015xIP01015kV0.33mA<2ppm<5ppm<10ppm

　　LN020xIP01020kV0.25mA<2ppm<5ppm<10ppm

　　LN030xIP01030kV0.166mA<2ppm<5ppm<10ppm

　　*正/负或可逆，具体取决于单位类型

　　控制和监测

　　输入+24 伏直流 ±5% <0.7A 0V 输入常用的 HV 返回和底

　　盘最大冲<10A

　　输出控制50mV 至 5V，1% 至 100% ±2% Zin>100k+

　　内部或外部强力计查看选项

　　电压监视器0V 至 +5V ±2% 0% 至 100% (Zout<1+ Iout ≤2mA)

　　当前监视器0V 至 +5V ±2%， 0% 至 100%， 偏移± 0.1% 的 FS (Zout=1R Iout ≤2mA)

　　极性控制低或<1V = ve， >4.0V 或 OC +ve

　　抑制低或<1V = 启用>4.0V 或 OC = 抑制

　　线路调节< 10ppm 超过全输入电压范围

　　负载调节负载从 10% 到 100% 负载变化的 <10ppm

　　漂移(1 小时后热身)每小时< 10ppm，8 小时内< 50ppm

　　保护(所有输出)防止间歇性电弧和持续短路到地面

　　最低输出电压型号最大值的 1%。输出电流的额定值低于 10% 电压

　　连接

　　HV 输出

　　1 米低噪音屏蔽输出电缆。

　　外径：6mm

　　盾构外径：4.4mm

　　内绝缘直径：3.95mm

　　控制输入

　　连接器类型：15 路 D 型男性连接器

　　引脚分配

　　1+ve 控制输入

　　2+5V 参考/锅刮水器(如果安装)

　　3信号地面

　　4信号地面

　　50V 电源返回

　　60V 电源返回

　　70V 电源返回

　　8极性选择 i/p

　　9-ve 控制输入

　　10当前监视器 o/p

　　11电压监视器 o/p

　　12抑制

　　13+24V 直流输入

　　14+24V 直流输入

　　15+24V 直流输入

　　机械规格

　　重量和尺寸

　　单位类型尺寸(毫米)重量(千克)

　　单极单位LN001xIP010147 x 98 x 400.8

　　LN2.5xIP010147 x 98 x 400.8

　　LN005xIP010147 x 98 x 401.0

　　LN010xIP010200 x 98 x 401.2

　　LN015xIP010200 x 98 x 401.7

　　LN020xIP010210 x 120 x 551.7

　　LN030xIP010210 x 120 x 551.7

　　可逆单位LN001RIP010147 x 98 x 401.0

　　LN2.5RIP010147 x 98 x 401.0

　　LN005RIP010147 x 98 x 401.2

　　LN010RIP010195 x 140 x 481.5

　　LN015RIP010240 x 165 x 523.5

　　LN020RIP010240 x 165 x 523.5

　　LN030RIP010240 x 165 x 523.5

　　部分编号

　　系列电压极性选项温度公司 (+C)铅长度(m)

　　在001 千

　　伏 2.5

　　2.5kV 005

　　5kV 010 10kV

　　015 15kV

　　020 20kVR 可

　　逆

　　P 正 N 负IP 精度电

　　流监视器 PR 电流监视器、锅和参考010 10ppm/°C-1.0 1m

　　-2.0

　　2m -3.0 3m

　　示例：LN005RIP010-1.0 = 5kV 可逆电流监视器，< 10ppm/+C 温度与 1m 输出电缆
