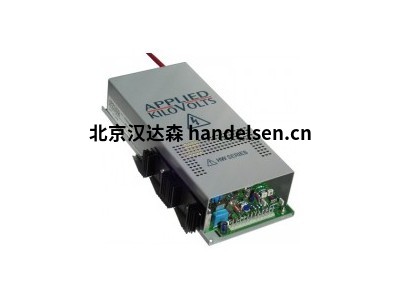

　　HW001、 HW2.5、 HW005、HW010、HW020、HW030、HW040 和 HW050

　　应用程序：激光、电容器充电、离子泵、X 射线、离子植入、磁力龙

　　1kV、2.5kV、5kV、10kV、20kV、30kV、40kV 和 50kV

　　高频开关模式控制

　　内部控制或外部可编程

　　短路和闪存证明

　　24 小时燃烧

　　安全评估到 EN61010-1

　　HW 系列高压模块涵盖 1kV 到 50kV 的输出功率范围。。。输出电压的控制由内部电压计或外部电压计或外部 10 伏模拟控制电压控制。12 针 Molex 输入连接器中的引脚 1 到 10 与高精度 HP 系列和通用 KS 系列兼容。

　　所有单元均采用短路验证，并使用高频开关技术，结合铁化变压器控制输出。这些装置采用24V输入，效率约为80%。

　　O/P 电流控制现在可作为恒定电流选项提供

　　请与我们联系，讨论这些单元的特殊版本。

　　电气规格

　　单位类型极性输出全负荷波纹

　　HW001P阳性50 伏到 1kV 在 100mA<0.1%的峰值到峰值

　　HW001N阴性

　　HW2.5P阳性100 伏到 2.5kV 在 40mA<0.1%的峰值到峰值

　　HW2.5N阴性

　　HW005P阳性250 伏特至 5kV 在 20mA<0.1%的峰值到峰值

　　HW005N阴性

　　HW010P阳性500 伏特至 10kV 在 10mA<0.1%的峰值到峰值

　　HW010N阴性

　　HW020P阳性1kV 至 20kV 在 5mA<0.1%的峰值到峰值

　　HW020N阴性

　　HW030P阳性1.5kV 至 30kV 在 3mA<0.1%的峰值到峰值

　　HW030N阴性

　　HW040P阳性2kV 至 40kV 在 2.5mA<0.5%峰值至峰值

　　(以200pf负载电容测量)

　　HW040N阴性

　　HW050P阳性3kV 至 50kV 在 2mA

　　HW050N阴性

　　输入电压+24 伏 d.c. ± 10% 在 6A.负输入终端常见于 HV 地球返回。

　　输出电压请参阅单独的表。

　　线路调节1 伏的输入更改不到 0.1%。

　　负载调节负载从 10% 更改到最大值的负载变化小于 0.1%。(以最大电压测量)。

　　超载保护闪存和短路证明。在电流上旅行，按开/关重置。

　　温度共性300ppm/°C 或更高。(请咨询工厂的温度系数)

　　控制内部强力计

　　外部强力计

　　10V 模拟信号。(0 到阻抗名义上 200Kohm。

　　读数电压监视器0 到 +10V 表示零到最大输出，容差±3% (源阻力

　　电流监视器(选项) 0 到 +10V ±7% 表示零到最大电流(源电阻 10 kohm)NB。当前监视器(按标准提供)包括大约 100uA 的内部反馈电流。精度 I 监视器(可作为选项提供)删除此电流，以便真实读取负载电流。

　　工作温度±10°C 至 +50 °C

　　存储温度-35°C 至 +85°C

　　R.F.I.斩波输入过滤器。低辐射磁场的钢壳。

　　安全遵守 EN61010 第 1 部分。

　　机械规格

　　大小所有单位 230 x 135 x 60mm (HW040 × HW050 尺寸 280 x 135 x 60mm 除外 )

　　输出通过 0.5 米的屏蔽电缆(HW030、HW040 和 HW050 上的 1 米)。.B 降低电缆长度可能会增加波纹电压。

　　重量1.5公斤。

　　输入连接器Molex 12 针(提供交配连接器)。

　　订单代码

　　系列代码 HWo/p 电压极性选项代码温度公司

　　001 = 1kVP =

　　ve N = - ve是= 堆栈

　　返回伊蒙IP

　　= 精度伊蒙， CP = 恒流 o/p 控制 (+ 精度伊蒙)300 = <300ppm/°C

　　例如。HW010PIS300 是一个 +10kV HW 单元，配备堆栈返回电流监视器

　　Hw 单元上的当前监视器

　　HW 系列有两个当前的监视器选项。

　　堆栈返回电流监视器

　　简单低成本电流监视器：电流测量在引脚 11 和引脚 9 (0 伏特) 之间

　　测量的电流包括用于控制该单元的内部反馈电流。这些电流与输出电压成正比，在 HW 系列上为 100uA。

　　负载电流测量电流我监视电流

　　0 mA100 uA全电压下的 HW 系列

　　0 mA50 uA半电压下的 HW 系列

　　1 mA1.1 mA全电压下的 HW 系列

　　2 mA2.05 mA半电压下的 HW 系列

　　精密电流监视器

　　当前监视器输出为 0 到 +10V 表示 0 到真实最大电流。

　　o/p 阻抗 = 10kohms
