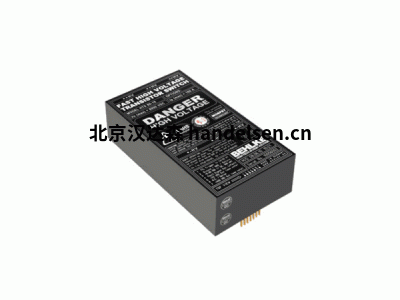

专业销售Behlke开关HTS40-1000-SCR

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　应用说明：与具有非常有限的 dv/dt 和 di/dt 功能的经典光盘胸腺开关不同， 快速的 BEHLKE 胸腺开关模块由大量较小的胸腺灭亡(类型取决于多达 1000 个单胸腺素)组成，并行和串联，因此，极端 dv/dt 和 di/dt 可有效地拆分为单胸腺素的非临界值。每一个胸腺素都由它自己高度同步和孤立的门驱动程序发射。这使得一个非常短的门布线成为可能，并避免从经典的胸腺开关设计已知的危险热点。BEHLKE 胸腺开关可以安全地以最高物理可能的 di/dt 和 dv/dt 速率以及尽可能高的峰值电流运行，而不会对预期寿命进行任何可衡量的下降。BEHLKE 胸腺开关是真正的门控制，不会从负载电路中提取发射能量。这允许从近 0 V(提供足够的电流)安全切换到最大电压，没有任何限制。

　　开关至少隔离了最大工作电压的 150%，因此无需付出巨大努力即可实现高边切换

　　应用。为了节省成本和构建体积，特别是在低侧开关应用(如撬棍电路)中，所有 BEHLKE 胸腺开关也可以使用可选的非对称隔离，例如加杆 200 kV 和负极 30 kV。无论其工作电压如何，每个晶体开关型号都可以通过自定义隔离电压额定值来满足特殊的隔离电压要求。"常规"隔离电压选项范围从 40 kV 到 200 kV(选择.ISO-40、ISO-80、ISO-120、ISO-200)。可根据欧洲安全标准提供"医疗认证"。在大约 4-8 周的领先时间内，可定制 1 至 150 kV (AC/DC) 之间的电压和 1 至 100 kA 之间的任何定制峰值电流。如果定制交换机可以在现有平台上实现，则我们不会收取额外的费用。请咨询贝克。

　　为了平行连接多个胸腺开关，它们配备了同步 I/O。

　　此功能可确保同步发射，并抑制其他开关模块的触发输入，如果一个开关因故障条件(例如温度过高)而关闭。由于强电磁场，这可以由开关的高二分/多变引起，建议在所有大型感应环区域的情况下单独使用控制单元(选项 SEP-C)。这尤其适用于非常大的交换模块，如果 di/dt > 5 kA/μs。对于具有中小型交换模块的应用程序，我们建议打印电路板(最终采用多层技术)，以最大限度地减少杂乱感应，并保持感应回路的面积较小。

　　带打印电路板的设计也保证了整个电子系统的可重复 EMC

　　行为。请确保负载圆与控制圈的距离适当，以避免磁性反馈效应，否则内部安全电子设备将检测故障情况，每次拍摄后开关将锁定 2 秒。大多数开关都通过红色 LED 指示这一点。所有 BEHLKE 胸腔开关均可选择使用接地冷却法兰(选项 GCF)、镀镍铜冷却鳍(选项 CF)、石墨冷却翅片(选项 CF-GRA、带陶瓷冷却鳍(选项 CF-CER)、带水冷却(选项 ILC)、非导电冷却剂(选项 DLC) 或陶瓷冷却表面的直接液体冷却(选项 CSS)。

　　为了避免高压电量的冷却鳍的日冕放电，我们建议直接液体冷却(选项 DLC) 或陶瓷冷却翅片(选项 CF-CER)或水冷却(选项 ILC)，用于在 40 kV 以上电压下冷却。

　　产品代码：型号包含有关电压、电流和开启

　　行为的编码信息。第一个数字表示 kV 中的电压，在破折号指示打开行为之前的最后一个数字表示打开行为(0 = 按时固定，1 = 按时变量)。破折号后的数字表示安培 x10 中的电流。特殊功能在第二次破折号后由字母编码。示例 HTS 60-100-SCR： HTS = HV 胸腺开关， 6 = 6 kV， 0 = 电流取决于固定时间， 100 = 1000 安培， SCR = 硅胶控制整流器 (胸腺素).

　　开关模型[按电压排序] 描述/ 评论 最大电压 峰值电流 峰值功率 按时 房屋尺寸[

　　[kV] [A] [兆瓦] [μs] 毫米3]

　　HTS 40-1000-SCR 同步。I/O用于并行连接。 4 10000 40 35...∞ 89 x 64 x 31

　　HTS 60-1000-SCR 同步。I/O用于并行连接。 6 10000 60 35...∞ 122 x 64 x 31

　　HTS 60-100-SCR 带 HV 辫子的管状外壳。无法提供冷却选项。 6.4 1000 6.4 35...∞ 135 x 20 x 20

　　HTS 60-200-SCR LED 指示灯。非常紧凑的设计-CF选项部分不适用! 6.4 2000 12.8 35...∞ 80 x 38 x 25

　　HTS 80-200-SCR 同步。I/O用于并行连接。 8 2000 16 35...∞ 89 x 64 x 31

　　HTS 80-500-SCR 同步。I/O用于并行连接。 8 5000 40 35...∞ 89 x 64 x 31

　　HTS 80-1000-SCR 同步。I/O用于并行连接。 8 10000 80 35...∞ 153 x 64 x 31

　　HTS 100-1600-SCR LED指示器和同步。用于并行连接的 I/O 10 16000 160 35...∞ 179 x 103 x 35

　　HTS 120-200-SCR 同步。I/O用于并行连接。 12 2000 24 35...∞ 122 x 64 x 31

　　HTS 120-500-SCR 同步。I/O用于并行连接。 12 5000 60 35...∞ 122 x 64 x 31

　　HTS 120-1600-SCR LED指示器和同步。用于并行连接的 I/O 12 16000 192 35...∞ 204 x 103 x 35

　　HTS 120-100-SCR LED 指示灯。非常紧凑的设计-CF选项部分不适用! 12.8 1000 12.8 35...∞ 80 x 38 x 25

　　HTS 150-200-SCR LED 指示灯。非常紧凑的设计-CF选项部分不适用! 15 2000 30 35...∞ 103 x 70 x 35

　　HTS 160-200-SCR 同步。I/O用于并行连接。仅通过辫子连接HV。 16 2000 32 35...∞ 89 x 64 x 31

　　HTS 160-500-SCR 同步。I/O用于并行连接。 16 5000 80 35...∞ 153 x 64 x 31

　　HTS 160-200-SCR 同步。I/O用于并行连接。 16 2000 32 35...∞ 153 x 64 x 31

　　HTS 160-1600-SCR LED指示器和同步。用于并行连接的 I/O 16 16000 256 35...∞ 253 x 103 x 35

　　HTS 200-800-SCR LED指示器和同步。用于并行连接的 I/O 20 8000 160 35...∞ 179 x 103 x 35

　　HTS 220-800-SCR LED指示器和同步。用于并行连接的 I/O 22 8000 176 35...∞ 179 x 103 x 35

　　HTS 220-1000-SCR LED指示器和同步。用于并行连接的 I/O 22 10000 220 35...∞ 252 x 150 x 40

　　HTS 220-1200-SCR LED 的，同步的。I/O，住房风格如前所至，但具有单独的控制单元 22 12000 264 35...∞ 160 x 150 x 30

　　HTS 240-100-SCR LED 指示灯。非常紧凑的设计-CF选项部分不适用! 24 1000 24 35...∞ 103 x 70 x 35

　　HTS 240-800-SCR LED指示器和同步。用于并行连接的 I/O 24 8000 192 35...∞ 204 x 103 x 35

　　HTS 240-1000-SCR LED指示器和同步。用于并行连接的 I/O 24 10000 240 35...∞ 252 x 150 x 40

　　HTS 240-1200-SCR LED 的，同步的。I/O，住房风格如前所至，但具有单独的控制单元 24 12000 288 35...∞ 160 x 150 x 30

　　HTS 300-100-SCR LED 指示灯。非常紧凑的设计-CF选项部分不适用! 30 1000 30 35...∞ 103 x 70 x 35

　　HTS 320-200-SCR 同步。I/O用于并行连接。仅通过辫子连接HV。 32 2000 64 35...∞ 153 x 64 x 31

　　HTS 320-800-SCR LED指示器和同步。用于并行连接的 I/O 32 8000 256 35...∞ 253 x 103 x 35

　　HTS 320-200-SCR LED 指示灯。非常紧凑的设计-CF选项部分不适用! 32 2000 64 35...∞ 206 x 70 x 35

　　HTS 350-800-SCR 随着LED指标，扩大住房，许多选项同时集成 35 8000 280 35...∞ 372 x 200 x 43

　　HTS 400-200-SCR LED 指示灯。非常紧凑的设计-CF选项部分不适用! 40 2000 80 35...∞ 312 x 120 x 38

　　HTS 440-1200-SCR 同步。I/O 用于并行连接，单独的控制单元 44 12000 528 35...∞ 312 x 200 x 45

　　HTS 500-1200-SCR 同步。I/O 用于并行连接，单独的控制单元 50 12000 600 35...∞ 372 x 200 x 50

　　HTS 600-200-SCR 使用 LED 指示灯。仅通过辫子连接HV。 60 2000 120 35...∞ 372 x 120 x 50

　　HTS 640-100-SCR LED 指示灯。非常紧凑的设计-CF选项部分不适用! 64 1000 64 35...∞ 206 x 70 x 35

　　HTS 800-100-SCR LED 指示灯。非常紧凑的设计-CF选项部分不适用! 80 1000 80 35...∞ 312 x 120 x 38

　　HTS 1200-100-SCR 使用 LED 指示灯。仅通过辫子连接HV。 120 1000 120 35...∞ 372 x 120 x 50

　　HTS 1200-2400-SCR 法兰或管状外壳。外部控制单元。 120 24000 2880 35...∞ 672 x 400 x 68

　　HTS 1500-1000-SCR 同步。I/O 用于并行连接，单独的控制单元 150 10000 1500 35...∞ 应要求

　　HFB 高频爆发：通过外部缓冲电容器提高驾驶员的爆裂能力。如果生成了 10 个间隔小于 10μs 的脉冲，则建议使用。

　　HFS 高频切换：辅助驱动电压的外部供应(根据类型 50-350 VDC)。如果超出指定的"最大操作频率"，则有必要。(2)

　　LP 低通：控制输入时低通滤镜。传播延迟时间将增加约50 ns。抖动+500 ps。在高速应用中，噪音免疫力提高，关键布线更少。(3)

　　ST 阶段攻丝：在堆栈的各个阶段连接器，以便使用单功率半导体。实现快速上升时间也非常低的运行电压(<0.01 xVo)。

　　ISO-25 25 kV 隔离：隔离电压增加到 25 kVDC。对于某些型号，房屋尺寸可能会发生变化。

　　ISO-40 40 kV 隔离：隔离电压增加到 40 千伏数据中心。对于某些型号，房屋尺寸可能会发生变化。仅与选项PT-HV相关。

　　ISO-80 80千伏隔离：隔离电压增加到80千伏直流。对于某些型号，房屋尺寸可能会发生变化。仅与选项PT-HV相关。

　　ISO-120 120千伏隔离：隔离电压增加到120千伏数据。对于某些型号，房屋尺寸可能会发生变化。仅与选项PT-HV相关。

　　I-PC 集成部件组件：根据客户的规格集成小部分组件(如缓冲电容器、冷落器、阻尼电阻器、二极管、光对联器)。2)

　　I-FWD 集成自由轮二极管：内置并行二极管，回收时间短。仅与感应负载有关。

　　LS-C 用于控制连接的 LEMO 插座：输入 Z=100Ω。供应中包括一条组装的连接电缆(1米/3英尺)，带两个插头和一个插座。提高噪音免疫力。(3)

　　PT-C 用于控制连接的辫子：带AMP-Modu插头的柔性引线(l=75 mm)。仅用于带有销的开关，在选项 ITC 之外的任何冷却选项中，必须用辫子替换。

　　PIN-C 控制连接引脚：用于打印电路板设计的镀金销(提供特殊插座)。此选项仅与以辫子为标准的切换模块相关。

　　PT-HV HV 连接的辫子：带电缆拖把的灵活引线。对于增加蠕变。PT-HV 是具有>25 kV 切换电压的所有类型的标准。在极快的电路中不推荐。

　　ST-HV HV 连接的螺丝终端：模块底部的螺纹插入(如果不是标准的)。用于多氯联苯设计。25 kV 以上操作需要液体绝缘(加尔登®/油)或盆栽。

　　SEP-C 分离控制单元：在单独的外壳中带有 LED 指示灯的控制单元(dim. 79x38x17 mm)。带插头的连接电缆(<1m)。带焊接销或辫子的控制单元。

　　FOI-C 光纤输入/控制：使用光纤信号触发开关的其他光学控制输入(仅与选项 SEP-C 组合)(2)

　　FOO-F 光纤输出/故障：通过光纤信号(仅与选项 SEP-C 组合)(2) 读取开关故障情况的其他光学输出

　　UL94 阻燃剂铸造树脂：根据UL-94-VO铸造树脂。所需的最低订单数量。(2)

　　FH 法兰绒外壳：用于导导表面上隔离附件的塑料法兰外壳。如果开关不用于打印电路板，则非常理想。建议选择PT-HV。

　　TH 管状外壳：管状而不是矩形外壳。适应特定的环境条件或在装配困难的情况下。(2)

　　FC 平箱：标准塑料外壳的高度降低到19/25毫米。不与冷却选项CF、GCF和DLC合并。

　　ITC 增加导热性：特殊造型过程，以提高模块的导热性。Pd(最大)将增加约20-30%。(2)

　　CF 铜冷却鳍 d = 0.5 毫米： 鳍高度 35 毫米。 镍镀。用于强制或自然对流的空气冷却，以及带非导电冷却剂的液体冷却。

　　CF-1 铜冷却鳍 d = 1 毫米： 鳍厚度 1.0 毫米， 而不是 0.5 毫米。最大功率耗电 Pd (最大) 将增加约 80%。用于空气或液体冷却(如加尔登®或油)。

　　CF-X2 铜冷却鳍"XL"：鳍区域按因子2放大。推荐用于自然空气对流。与强制空气或液体冷却相关的冷却功率没有显著改善。

　　CF-X3 铜冷却鳍"XXL"：鳍区域按因子 3 扩大。推荐用于自然空气对流。与强制空气或液体冷却相关的冷却功率没有显著改善。

　　CF-CS 铜冷却鳍定制形状：符合特定 OEM 要求的单个形状。(2) 可与选项 CF-1、CF-D 和 CF-S 相结合，以增加冷却功率。

　　CF-LC 用于液体冷却的铜冷却鳍：双鳍、镀镍铜、高度 20 mm。用于浸入油箱等。建议强制对流。可与选择的 CF-S 组合。

　　CF-D 双铜冷却鳍：约100%以上的冷却功率，约2mm之间的鳍间距，建议强制对流。可与选择的 CF-S、CF-X2、CF-X3 和 CF-CS 组合。

　　CF-S 铜冷却鳍：焊在鳍上的半导体。冷却功率增加约 30% 至 100%(类型视情况而定)。可与选项 CF-D、CF-X2、CF-X3 和 CF-CS 组合。

　　CF-GRA 由石墨制成的非分离冷却鳍：与铜相比重量轻，在类似的传热中，但热容量降低。0.5或1毫米厚，高度35毫米。

　　CF-CER 由陶瓷制成的隔离冷却鳍：类似于氧化铝的传热特性。由于鳍之间的2毫米间距，建议强制对流。高度 35 毫米。

　　CCS 陶瓷冷却表面：陶瓷制成的开关模块的顶面。热传递特性类似于氧化铝。最大值 20 kVDC 隔离。建议强制对流。

　　CCF 陶瓷冷却法兰：由平面磨制陶瓷板制成的开关模块的底部侧。集成金属框架，实现均匀和安全的接触压力。最大 40 kVDC 隔离。

　　C-DR 驾驶员冷却：驾驶员的额外冷却和控制电子设备。建议结合选项 HFS 在更高的切换频率。(2)

　　GCF 接地冷却法兰：用于大功率应用的镍镀铜法兰。最大隔离电压 40kV。增加耦合电容。仅结合选项 SPT-C。

　　GCF-X2 接地冷却法兰，最大。连续耗电量增加 x2：热电阻"切换到法兰"减少两倍的功率能力。(2)

　　ILC 间接液体冷却：包括水在内，所有类型的导导冷却剂的液体冷却。由陶瓷制成的内部热交换器。用于中等功率耗散。

　　DLC 直接液体冷却：内部冷却通道环绕功率半导体。高频应用最高效的冷却。仅限非导导冷却剂。

　　HI-REL 高可靠性/MIL版本：可应要求提供。(2)
