专业销售MADLER精密轴承滚轮712AV

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

车轮 712 AV，一侧带法兰的特殊铸铁材料，滑动轴承型(直径 mm)

　　材料：GG25 铸铁，镀锌。

　　法兰和运行面精密车削，运行面与轴线成3°倾斜，安装惰轮滑动或滚动

　　移动轴承。作为带 Z 板密封的标准滚动轴承

　　温度范围为 -30°C 至 +180°C。

　　服务：

　　片岩

　　CAD-日期

　　我们提供的3D模型设计、图片和技术图纸仅供参考。

　　对于因 CAD 数据引起的争议，我们不承担任何责任。

　　(有现货/按订单发货。请联系我们)

　　产品数量 B

　　[毫米] 厘米

　　[毫米] 高

　　[毫米]

　　[毫米] G

　　[毫米] ND

　　[毫米] 深

　　[mm] 有效载荷约。重量

　　[公斤]

　　77 500 500 50 62 32 26--15+0,2 400 0,6

　　77 500 700 75 100 40 30 47 40 20+0.2 800 1,3

　　77501000 100 125 46 36 52 45 20+0.2 1000 2,3

　　77501200 125 145 46 36 52 45 20+0.2 1000 2,7

　　77501500 150 175 46 36 52 62 20+0.2 1000 3,5

　　77501800 180 210 47 36 52 65 30+0.2 1200 4,7

　　77502000 200 230 56 38 60 90 30+0.2 1500 7,7

　　77502500 250 300 65 50 70 90 40+0.2 2000 13,5

　　MADLER 特殊铸铁材质，带单面法兰，滑动轴承型精密轴承滚子

　　车轮 712 AV，一侧带法兰的特殊铸铁材料，滚珠轴承型(直径 mm)

　　材料：GG25 铸铁，镀锌。

　　法兰和运行面精密车削，运行面与轴线成3°倾斜，安装惰轮滑动或滚动

　　移动轴承。作为标准滚动轴承，采用Z板密封。温度范围：-30°C 至 +90°C(短时间内可达 +110°C)。

　　服务：

　　片岩

　　CAD-日期

　　我们提供的3D模型设计、图片和技术图纸仅供参考。

　　对于因 CAD 数据引起的争议，我们不承担任何责任。

　　(有现货/按订单发货。请联系我们)

　　产品数量 B

　　[毫米] 厘米

　　[毫米] 高

　　[毫米]

　　[毫米] G

　　[毫米] ND

　　[毫米] 深

　　[mm] 有效载荷约。重量

　　[公斤]

　　77520700 75 100 40 30 47 54 20 800 1.3

　　77521000 100 125 46 36 52 62 20 1000 2,4

　　77521200 125 145 46 36 52 62 20 1000 2,8

　　77521500 150 175 46 36 52 62 20 1000 3.5

　　77521800 180 210 47 36 52 65 20 1200 4,7

　　77522000 200 230 56 38 60 90 25 1500 7,7

　　77522500 250 300 65 50 70 90 30 2000 12.8

　　MADLER 特殊铸铁材质，带单面法兰，滑动轴承型精密轴承滚子

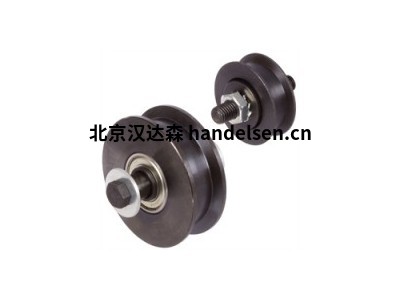

　　惰轮，C45 钢，两侧带法兰

　　特别适用于重型设备，如：电控门。

　　由刚性材料制成，带有全密封的高精度轴承。

　　产品编号 776 004 00 和 776 005 00 带有矩形运行面和一个轴承，轮心

　　黑化处理。

　　产品编号 776 006 00 和 776 016 00 具有略微凸出的工作表面和双轴承。

　　交付包括所有必需的安装材料。用于直径为 35 和 45 毫米的工作表面的轴，带外

　　螺纹、锯齿垫圈和六角螺母、其他尺寸的带内螺纹轴、六角螺钉和

　　DIN ISO 7093-1 垫圈。

　　* 注明的载荷来自滚动轴承目录中的尺寸和温度。对于编号为 776 004 00 和 776 005 00 的产品，这些值是在最高工作温度 90ºC 下

　　高效的。如需更高的连续温度，请先咨询。

　　** 没存货。请咨询您的钢材供应商。

　　服务：

　　片岩

　　CAD-日期

　　我们提供的3D模型设计、图片和技术图纸仅供参考。

　　对于因 CAD 数据引起的争议，我们不承担任何责任。

　　(有现货/按订单发货。请联系我们)

　　产品数量 A

　　[毫米] 乙

　　[毫米] G

　　[毫米] 厘米

　　[毫米] 深

　　[毫米] E

　　[毫米]

　　[mm] 车轮载荷*最大值

　　[公斤] 重量

　　[kg] 推荐导轨** d1

　　[毫米] b1

　　[毫米] d2

　　[毫米] b2

　　[mm] 紧固件

　　77600 400 35 45 17 20 10,3 50 10 160 0,18 40 x 10----Flachmutter M10 mit Zahnscheibe

　　77600 500 45 55 19 24 12,3 65 12 250 0.32 50 x 12----Flachmutter M12 mit Zahnscheibe

　　77600 600 63 75 27 33 15,3 68 15 480 0,75 60 x 15 20 3 30 2,5 Sechskant-Schraube M16 x 16 mm

　　77600 800 84 100 34 40 20,3 80 20 840 1,50 60 x 20 26 3 37 3,0 Sechskant-Schraube M16 x 16 mm

　　77601000 100 125 40 46 25.0 96 25 960 3,35 DIN 5901 S 7 32 3 37 3,0 Sechskant-Schraube M16 x 16 mm

　　77601300 130 160 52 58 32.0 120 30 1360 4,60 DIN 5901 S 10 38 3 50 3.0 Sechskant-Schraube M16 x 16 mm

　　77601600 164 200 64 70 38.0 140 35 1800 8,80 DIN 5901 S 14 45 3 60 4.0 Sechskant-Schraube M16 x 16 mm
