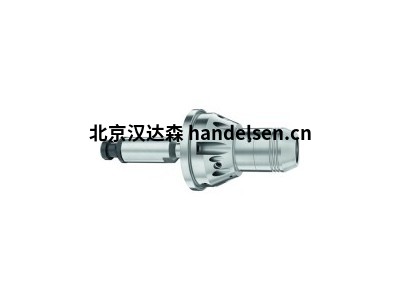

专业销售schunk刀具磨削WZS ANCA SK50 Ø20x121

WZS ANCA SK50 Ø20x121, 刀具磨削刀柄

　　WZS ANCA

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　采用张紧力驱动的液压刀柄

　　刀具夹持接口: SK 50

　　夹持直径 D1: 20 mm

　　伸出长度 L1: 121 mm

　　回转精度: 2.5 x D 处 < 0.003 mm

　　技术参数 WZS ANCA SK50 Ø20x121ID

　　0206747

　　技术

　　采用张紧力驱动的液压刀柄

　　系列

　　WZS ANCA

　　刀具夹持接口

　　SK 50

　　夹持直径 D1

　　20 mm

　　D2 [mm]

　　42

　　D6 [mm]

　　28

　　L1 [mm]

　　121

　　L2 [mm]

　　60

　　L4 [mm]

　　62

　　L10 [mm]

　　5.5

　　L11 [mm]

　　31.5

　　重量 [kg]

　　3.4产品系列的常规说明

　　型号

　　液压膨胀刀柄座 Ø 105 mm

　　动力驱动夹持

　　回转精度

　　2.5 x D 处 < 0.003 mm

　　刀具柄部质量

　　h7

　　减径套

　　使用减径套可夹持柄部直径不同的刀具

　　单独

　　可按照客户要求，提供其他尺寸和订制设计

　　还可以根据要求制作特殊接口。
