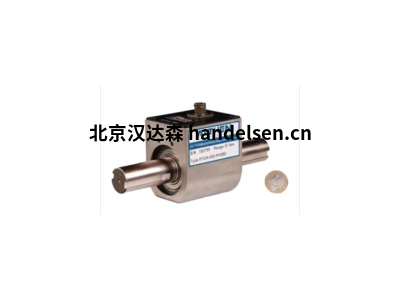

专业销售Althen旋转扭矩传感器01324

主要功能 01324

　　容量： 0，35 / 0，71 / 1，41 / 3，53 / 7，06 / 12 / 23 / 56 / 113 / 226 / 565 / 1.130 / 1.700 / 2.260 Nm

　　-53 至 +121 °C (-65 至 +250 °F) 工作温度范围

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　最大轴速 5.000 rpm

　　非线性/歇斯底里 0.10% 的 FS/0.10% 的 FS

　　关于 01324 旋转扭矩传感器

　　这些传感器旨在使用传统的轴对轴配置测量旋转驱动扭矩，以便进行在线放置。该设计采用硬币银滑环装配，可将激发电压传送到旋转传感器并输出信号。这些传感器可提供自动 ID，当与 PTI 或 PMAC 2000 仪器一起使用时，可消除缩放。此型号还提供用于测量角度或速度的光学编码器。

　　01324 可用选项：

　　4 针本迪克斯连接器(非自动 ID)

　　10 针本迪克斯连接器(自动 ID)

　　集成信号放大器 (+/-5V 或 +/-10V， 4-20mA)

　　集成光学编码器 - 1024 ppr 和 1500 ppr (需要 10 针接合器)

　　脚踏车

　　规格

　　数据表

　　能力

　　0.35 / 0.71 / 1.41 / 3.53 / 7.06 / 12 / 23 / 56 / 113 / 226 / 565 / 1130 / 1700 / 2260 Nm

　　超载容量

　　150% 的 FS

　　FS 输出

　　2.0 mV/V 名义

　　非线性

　　0.10 % 的 FS

　　磁滞现象

　　0.10 % 的 FS

　　零余额

　　1.00 % 的 FS

　　补偿温度范围

　　+21 至 +76 °C (+70 至 +170 °F)

　　工作温度范围

　　-53 至 +121 °C (-65 至 +250 °F)

　　温度对零的影响

　　0.002 % 的 FS/+F (FS/K 的 0.004%)

　　温度对跨度的影响

　　0.002 % 的阅读/+F (阅读/K 的 0.004%)

　　桥阻

　　1000 Ω

　　供应电压

　　20 VDC

　　最大轴速

　　5000 转转

　　扭矩传感器的工作原理

　　应变量表技术

　　传统的扭矩传感器使用应变计。这些将机械扭矩转换为电信号。滑环通常用于从测量井传输该信号。这种经过试验的技术是坚固可靠的。坚固耐用的高质量滑环可长时间进行扭矩测量。它们可以忍受每分钟最多 5，000 或 6，000 次旋转。您需要放大或可视化测量的信号?我们的扭矩传感器与产品组合中的所有放大器和显示系统兼容。

　　用于扭矩测量的表面声波技术 (SAW)

　　我们用于应变量表技术的尖端替代方案使用表面声波设备。该技术基于一种声学元素，该元件在转子下改变其共振频率。您的优势：由于旋转扭矩传感器的快速信号传输，您可以使用这些传感器以每分钟高达 30，000 转的速度进行旋转测量。

　　静态应用程序的扭矩传感器

　　Althen 不仅为旋转应用提供扭矩传感器 - 我们还提供静态反应扭矩传感器。它们也可以作为微型版本提供。这些用于测量扭矩的传感器都基于应变量计技术。多组分传感器是一种特殊的扭矩测量传感器。它们沿着两到三个测量轴测量扭矩。这允许您测量沿多轴的扭矩和静态力。

　　扭矩传感器的模拟信号和数字接口

　　您正在寻找用于扭矩测量的数字交错e 吗?我们很高兴为您设计一个定制传感器，除了模拟输出信号外，还包括一个数字接口。数字界面使读取测量值变得简单。它允许您根据需要将每个扭矩传感器缩放到特定的测量范围。

　　应变量表测量放大器：通用精度

　　为了在扭矩测量中进行完美的信号处理，我们提供了广泛的应变量计放大器。您的系统已经提供了放大输出信号?您可以将其连接到我们的显示系统、数据记录器或基于 PC 的测量数据记录系统。
