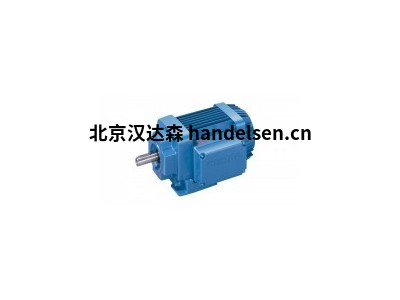

专业销售Demag圆柱转子电机Z型
专业销售Demag圆柱转子电机Z型
专业销售Demag圆柱转子电机Z型
ZBA/ZNA，用于带逆变器的行程应用
ZBF 用于线路馈送行程应用
ZBE/ZNE，用于能效等级 IE2 的连续负载
定制制动性能
带或不带制动器的电机
额定制动扭矩从 0.9 至 680 Nm
每种电机框架尺寸提供两种制动器尺寸
ZB 圆柱形转子电机配有盘式制动器(无电压时由弹簧固定)
通过利用不同的弹簧强度和数量实现精细梯度的制动扭矩
各种控制模块，用于切换时间，以满足应用要求
完美设计的制动性能我们的 Z 型圆柱转子电机可靠、高效地执行各种工业驱动任务。它们适用于广泛的应用，提供出色的性能：
电机输出功率高达 45 kW
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
用于行程应用、线路馈电行程和连续运行的变频驱动
专门设计以匹配我们的变速箱系列
简单的项目工程
驱动效率高
优势一览
对于电机输出和制动能力：我们的 Z 圆柱形转子电机具有一系列突出优势。
强大的电机输出
电机输出功率高达 45 kW
2、4、6 或 8 极
双速变极电机
电机和齿轮箱组合
直接驱动输入
齿轮箱和 Z 圆柱形-转子电机组合使用端盖
联轴器连接
带德马格联轴器轴端的齿轮箱和电机组合(Z 圆柱形转子电机或 KB 锥形转子制动电机)，使用中间法兰和滚子蜘蛛式联轴器
对于高达 45 kW 的输出：4 极 Z 电机| 型号 ZBA = 制动 ZNA = 无制动器 |
输出 [kW] 60% CDF 60 °C 温度 |
| ZBA/ZNA 63 B4 | 0.18 |
| ZBA/ZNA 71 A4 | 0.25 |
| ZBA/ZNA 71 B4 | 0.37 |
| ZBA/ZNA 80 A4 | 0.55 |
| ZBA/ZNA 80 B4 | 0.75 |
| ZBA/ZNA 90 A4 | 1.1 |
| ZBA/ZNA 90 B4 | 1.5 |
| ZBA/ZNA 100 AL4 | 2.2 |
| ZBA/ZNA 100 B4 | 3 |
| ZBA/ZNA 112 A4 | 4 |
| ZBA/ZNA 132 AL4 | 5.5 |
| ZBA/ZNA 132 B4 | 7.5 |
| ZBA/ZNA 132 B4 | 9.5 |
| ZBA/ZNA 160 AL4 | 11 |
| ZBA/ZNA 160 B4 | 15 |
| ZBA/ZNA 180 A4 | 18.5 |
| ZBA/ZNA 180 B4 | 22 |
| ZBA/ZNA 200 A4 | 30 |
| ZBA/ZNA 225 AL4 | 37 |
| ZBA/ZNA 225 B4 | 45 |
效率达到 IE2：4 极 ZBE/ZNE 电机
|
指定 ZBE = |
输出 [kW] 100 % CDF 40 °C 温度 |
效率 [%] | ||
| η50 | η75 | η100 | ||
| ZBE/ZNE 63 B4 | 0.18 | 66.5 | 71.2 | 72.1 |
| ZBE/ZNE 71 A4 | 0.25 | 69.5 | 74.0 | 74.9 |
| ZBE/ZNE 80 A4 | 0.55 | 78.0 | 78.3 | 78,1 |
| ZBE/ZNE 80 B4 | 0.75 | 79.3 | 82.2 | 79.6 |
| ZBE/ZNE 90 A4 | 1.1 | 79.8 | 82.3 | 81.4 |
| ZBE/ZNE 90 B4 | 1.5 | 82.1 | 83.4 | 82.8 |
| ZBE/ZNE 100 A4 | 2.2 | 83.8 | 84.9 | 84.3 |
| ZBE/ZNE 100 B4 | 3 | 83.6 | 86.4 | 85.5 |
| ZBE/ZNE 112 A4 | 4 | 86 | 87.4 | 86.6 |
| ZBE/ZNE 132 A4 | 5.5 | 87.2 | 88.3 | 87.7 |
| ZBE/ZNE 132 B4 * | 7.5 | 87.5 | 90.3 | 88.7 |
| ZBE/ZNE 160 A4 * | 11 | 89 | 90.8 | 89.8 |
| ZBE/ZNE 160 B4 * | 15 | 89.2 | 91.8 | 90.6 |
| ZBE/ZNE 180 A4 * | 18.5 | 89.3 | 92.4 | 91.2 |
| ZBE/ZNE 180 B4 * | 22 | 89.2 | 92.3 | 91.6 |
| ZBE/ZNE 200 A4 * | 30 | 88.4 | 92.8 | 92.3 |
| ZBE/ZNE 225 A4 * | 37 | 90.8 | 93.2 | 92.7 |
| ZBE/ZNE 225 B4 * | 45 | 92.2 | 93.5 | 93.1 |
* 仅适用于变频器操作
线路馈电行程应用：8/2 极 ZBF 电机
| 指定 | 输出 [kW] 40/40% CDF，40 °C 温度 |
| ZBF 63 A 8/2 | 0.06/0.25 |
| ZBF 71 A 8/2 | 0.09/0.34 |
| ZBF 80 A 8/2 | 0.13/0.5 |
| ZBF 90 B 8/2 | 0.2/0.8 |
| ZBF 100 A 8/2 | 0.29/1.2 |
| ZBF 112 A 8/2 | 0.46/1.9 |
| ZBF 132 A 8/2 | 0.72/2.9 |
| ZBF 132 B 8/2 | 0.88/3.5 |
