德国PFLITSCH 电缆接头电磁兼容介绍
德国PFLITSCH 电缆接头电磁兼容介绍
可靠的电缆保护包括有效的 EMC 屏蔽：
德国PFLITSCH 电缆接头电磁兼容介绍
| 薛钧 QQ：259698043 手机：18510057390 电话：010-64714988-217 传真：010-64714988-668 邮件：tk7@handelsen.cn |
 |
 |
从标准解决方案到特殊产品：
1.经济高效的 UNI Entstör Dicht /干扰抑制：将电缆的屏蔽编织层放置在电缆接头中的锥体上。
2.UNI EMC 满足更高要求：根据 DIN 89345 标准，展开式屏蔽编织层放置在一对锥体之间。该电缆接头可实现高载流能力。
3.blueglobe AC，用于M20至M85尺寸的钢铠装电缆：特殊的黄铜夹紧环根据英国标准铠装电缆与铠装接触。

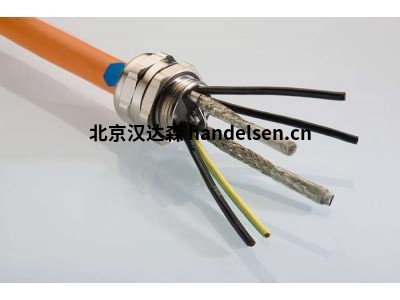

4.blueglobe EMC，用于需要单独屏蔽单个导体的屏蔽电缆、电机和数据电缆：螺旋屏蔽部分与外部电缆屏蔽可靠接触，并容纳两个内部单独屏蔽的导体。通过这种布置，单个电缆接头可以提供选择性屏蔽。
5.PFLITSCH EMC 电缆密封套也可提供ATEX认证版本。
可靠的电缆保护包括有效的 EMC 屏蔽：
有效的EMC屏蔽包括电缆密封盖。但这同样适用于电缆保护。
否则，EMC屏蔽层中存在间隙的风险，电磁干扰通过该间隙可以穿透并危及过程可靠性。
这里没有办法绕过整体解决方案。
PFLITSCH部分型号：
M12x1,5 5,0 bg 212ms
M16x1,5 6,0 bg 216ms
M20x1,5 6,5 bg 220ms
M25x1,5 7,5 bg 225ms
M32x1,5 8,0 bg 232ms
M40x1,5 15,0 bg 240ms
M50x1,5 15,0 bg 250ms
逐步选择衰减到 GHz 范围的产品：
电磁辐射的日益扩散和现代电子元件的更高灵敏度意味着电缆密封套在系统的屏蔽概念中起着重要作用。
PFLITSCH 在其UNI Dicht和blueglobe电缆密封套中提供了一系列全面的 EMC 功能，可用于 EMC 应用，直至 Cat。7安.
EMC 电缆密封接头blueglobe TRI将密封和 EMC 屏蔽功能分开，因此可实现高达 100 MHz 的 80 dB 最高衰减值。
即使在高达2.5 GHz的频率范围内，这些值通常至少为50 dB。
还提供高载流能力。
三角形弹簧适合电缆的编织屏蔽。
弹簧的设计防止了如果组件被拆卸，它是否会被编织物卡住。
UNI HF Dicht 和 UNI IRIS EMC 电缆接头带有内部不锈钢环形弹簧，易于使用且性能可靠。
当压力螺钉拧紧时，密封插件将环形弹簧均匀地压在电缆的外露屏蔽编织层周围。
