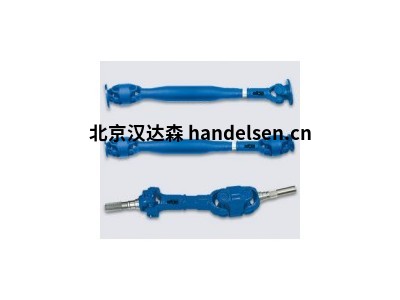

专业销售德国Elbe万向节0.105万向节0.117
产品优势：
1、套筒型万向节，有常用及加长伸展型，直径范围为58～250mm的法兰有DIN标准，SAE制1100～1900的标准，及非标定制，最大允许扭矩达24，700Nm。
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
2、可伸展型万向节，法兰盘或毂盘安装联接。
3、单型或双万向节，法兰盘或毂盘安装联接。
4、无伸展对接轴式，法兰90-—250，扭矩可达24，700Nm
5、双万向节，带对中的等速万向节，扭矩达15，200Nm，偏差角达42°可与轴同时供应。
6、操纵轴的双万向节，毂盘联接扭矩4700Nm，偏差角达55°。
7、操纵轴万向节，扭矩达1300Nm，偏差角达50°。
8、滑动联轴节。
9、叉型联轴节。
10、翼型万向节，尺寸有5c—9c套筒型或短型，带伸展或非伸展型，也可特制万向节最大偏差角25°，扭矩达1300Nm。
德国ELBE万向节ELBE传动轴选型指导
部分型号列表：
0.105.100
0.105.101
0.105.102
0.105.110
0.105.111
0.105.112
0.105.130
0.105.131
0.105.132
0.105.140
0.105.141
0.105.142
0.105.200
0.105.201
0.105.202
万向节联轴器 24911 Antriebswelle mit Verschub 0.110.110 S = 1780 mm, X = 100 mm
联轴器 SA001，cardan shaft，D 80-150.1340.08.12.09.10.11.16，0.358.115
联轴器法兰 38749 compagnion flange 1.148.240
联轴器 SA001 cardan shaft D 80-150.1140.08.12.14 0.158.200 S = 1140 mm
联轴器 0.117.111.0007 S = 680 mm X = 110 mm
联轴器 0.120.131.0001 S = 560 mm X = 45 mm
联轴器 0.117.111.0007 S = 680 mm X = 110 mm
联轴器 0.120.131.0001 S = 560 mm X = 45 mm
传动轴 0.117.110.003
传动轴 0.120.110.003
传动轴 0.117.121.5012
联轴器 0.148.200.0821 Flange 150 8/12 pipe 100x4mm S=2450mm n=2000upm
联轴器 0.107.100 Smin300 型号升级为：0.107.100.0001
联轴器 0.107.130 L=200+25 型号升级为：0.107.130.0001
联轴器 0.106.131 L=180+20 型号升级为：0.106.131.0001
联轴器 0.106.111 L=290+60 型号升级为：01.106.111.0001
联轴器 0.107.101 L=300 型号升级为：0.107.101.000
②准等速万向节。 指在设计的角度下以相等的瞬时角速度传递运动，而在其他角度下以近似相等的瞬时角速度传递运动的万向节。它又分为：a)双联式准等速万向节。指该万向节等速传动装置中的传动轴长度缩短到最小时的万向节。b)凸块式准等速万向节。由两个万向节又和两个不同形状的凸块组成。其中两凸块相当于双联万向节装置中的中间传动轴及两十字销。c)三销轴式准等速万向节。由两个三销轴，主动偏心轴叉，从动偏心轴叉组成。d)球面滚轮式准等速万向节。由销轴、球面滚轮、万向节轴和圆筒组成。滚轮可在槽内做轴向移动，起到伸缩花键作用。滚轮与槽壁接触可传递转矩。
③等速万向节 万向节所连接的输出轴和输入轴以始终相等的瞬时角速度传递运动的万向节。它又分为：
a)球叉式等速万向节。由有滚道的球叉和钢球组成的万向节。而其中的圆弧槽滚道型球叉式万向节是指球义上的钢球滚道为圆弧型的万向节。其节结构特点是在球叉的主动叉和从动叉上做有圆弧凹槽，两者装合后形成四个钢球滚道，滚道内共容纳4个钢球。定心钢球装在主、从动叉中心的球形凹槽内。直槽滚道型球叉式万向节是指球叉上的钢球滚道为直槽滚道型的万向节。它的结构特点是在两个球叉上做有直槽，各直槽与轴的中心线相倾斜，且倾斜的角度相同并彼此对称。于两个球叉之间的滚道内装有4个钢球。
专业销售德国Elbe万向节0.105万向节0.117
