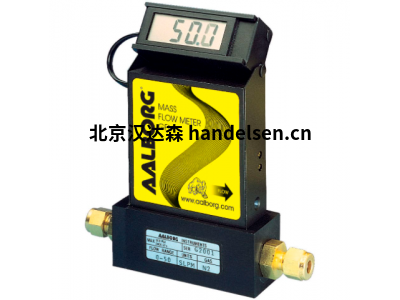

AALBORG流量计GFM37-013922

AALBORG气体质量流量控制器工作原理：

被测气体分别流经两个层流区，一路通过主流量管道，另一路通过毛细测量管。两个管路的设计保证流体处于层流状态，因此两个管路流量比是恒定的。两个精密的温度感应绕组在测量管上被加热，当有流量产生时，被加热的气体从上游带走热量到下游的感应绕组上。产生温差和感应圈电阻的变化是成比例的。测量绕组的电阻值与瞬时流量成线性比例关系，采用惠斯顿电桥来检测测量绕组的电阻变化。根据被测气体的质量流量，输出0…5VDC或者4…20mA信号。经过两个层流区的气体混合后流过具有特定孔径的电磁比例阀，质量流量测量与电磁比例阀组成闭环的控制系统，使流量稳定在设定的流量值上。在一定范围内温度和压力的变化不会影响流速。



AALBORG气体质量流量控制器设计特点：

坚固的金属结构;最大压力1000psig(70bar);泄漏率小于1×10-7 sml/s;经过NIST校准;嵌入可倾斜LCD显示仪;0-5VDC和4-20mA信号;回路保护;可作便携设备使用;工程单位或者百分比显示;累积器可选。



AALBORG气体质量流量控制器简单介绍：

AALBORG始建于1972年，AALBORG仪器 & 控件，公司是全世界众所周知，作为一种主要的流量测量和控制的精密仪器制造商。GFC系列用于测量和控制气体质量流量。AALBORG 气体质量流量控制器外壳坚固耐用，精确度高，是一款多功能而且经济实用的流量控制产品。可选铝或不绣钢外壳，可选显示工程单位(标准)或百分比。自带的电磁比例阀可以控制设定的流量，该阀是常闭阀，当意外停电时，阀门将自动关闭。设定点可以本地控制或外部给定控制。自带置于传感器顶部的LCD显示模块，这个显示模块可倾斜90度以上以方便读数。它用一个标准的插头与传感器连接，也可以分开独立安装。OEM的应用可提供无 LCD显示的产品。



AALBORG品牌介绍：

AALBORG始建于1972年，AALBORG仪器控制公司全世界众所周知流量测量和控制仪器的主要制造商，作为一种主要的流量测量和控制的精密仪器制造商。主要产品包括：AALBORG气体质量流量控制器、AALBORG转子流量计、AALBORG涡街流量计、AALBORG变速泵、AALBORG转速泵、AALBORG步进马达阀、AALBORG针形阀、AALBORG I/O模块等等。Aalborg公司生产的转子流量计和热式质量流量控制器目前已经成为经济高效型流量测量及控制产品的代表。设计出了铝、不锈钢、铜和PTFE材料的流量计，尤其是转子流量计从微流量到工业级的范围,热式质量流量控制器现场显示以及电子式流量控制器在各种气体和液体中都具有典型的应用特点。

AALBORG气体流量质量控制器



精度： 精度%FS



型号 GFC17,37，47 GFC57,67,77

流量范围 0-100% 20-100% 0-20%

精度 ±1% ±1.5% ±3%

可选精度%FS

型号 GFC17 GFC37，47,57,67,77

流量范围 0-100% 20-100% 0-20%

精度 ±1% ±1% REF DATA with ±1%

校准：标况【14.7psia(101.4kpa)，70℉(21.1℃)】



重复性：±0.25%满里程、



响应时间：在满里程的25-100%范围内，2秒内达到2%精度



温度系数：0.05%满里程/℃



压力系数：0.01%满里程/psi(0.07bar)



推荐气体压力：25psig(1.73bars)



最大气体压力：GFC17,37,47最大1000psi(70bars).GFC57,67，77最大500psig(34.5bars)



量程比：40:1



最大压差：GFC17/37/57/67/77 50psi(3.4bars)，GFC47 40psi(2.7bars)



气体和周围温度：32℉-122℉(0℃-50℃)，14℉-122℉(-10℃-50℃)，干燥气体



方位灵敏度：水平到垂直旋转低于15度;标准校准是在水平位置



输出信号：线性0-5Vdc(3000ohms最小负载阻抗);线性4-20mA(500ohms最大回路电阻)最大噪声±20mV



控制信号：远程设定模式：模拟0-5Vdc或4-20mA;NPN兼容清洗/关阀



连接：GFC17and37：1/4”卡套连接



可选6mm，1/4VCR，3/8或1/8卡套



GFC47：3/8”卡套



GFC57：3/8”卡套



GFC67：1/2”卡套



GFC77：3/4”FNPT.可选：3/4”卡套



泄漏率：氦气泄漏率1*10­9sml/s



输入电源：+12Vdc，800mA;可选+24Vdc，650mA



回路保护：电路板内置极性保护，自动恢复电阻保护电源过载输入



显示：3-1/2数字LCD，0.5”英寸高字符



CE认证：EN55011class1,classB;EN50082-1
