专业销售AMCI绝对模拟旋转轴编码器DC60

　　IP67 评级

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　60mm 外壳，带 2.65" 法兰坐骑或 58mm 伺服安装

　　当前输出(4 至 20mA 或 0 至 20mA)或电压输出(0 至 10Vdc)

　　粉涂层铝或不锈钢外壳，具有卓越的耐用性

　　适合高冲击应用 - 经得起机械冲击和振动

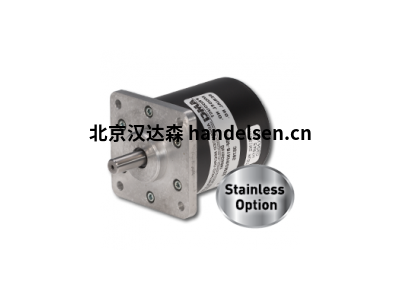

　　AMCI DC60 绝对模拟多转旋转轴编码器

　　DC60 DuraCoder 是一款新型重型绝对模拟多转旋转轴编码器，可在多个转弯处提供模拟电流或模拟电压输出。

　　单位可以订购与全面输出在 1 到 1，024 之间的任意数量的转弯。模拟输出具有 16 位分辨率，而不考虑编码的转弯次数。

　　DC60 基于 DuraCoder 卓越的耐用性和价值基础，最初设计用于户外过程控制应用。IP67 额定铝壳和基于解析器的传感技术等功能有助于 DuraCoder 的故障安全可靠性，使其成为水力发电、水处理或净水设施的最佳选择。

　　当客户在连续的机械冲击和振动环境中需要可靠的绝对模拟多转旋转轴编码器性能，并暴露于空气和液体传播的污染物时，选择就很容易了 - DuraCoder。

　　AMCI 的 DuraCoder 旋转轴编码器基于解析器，提供最重的职责 2.5 英寸旋转轴编码器，可在任何地方使用。几个功能使这个旋转编码器系列不同于竞争：即其节约成本的耐用性、现场可编程性和广泛的应用范围。

　　省油耐用性

　　基于解析器的可靠性

　　现场可编程输出分辨率

　　广泛的应用

　　更多。。。

　　AMCI 基于解析器的旋转轴编码器在知名机器制造商和成功的系统集成商中赢得了"防弹"声誉。

　　AMCI 杜拉科德产品线拥有高达 IP67 评级。提供实心轴和轮毂轴版本，两种类型都采用超大双排轴承，支持轴负载高达 100 磅的径向 / 50 磅轴。

　　规格机械规格

　　DC60 绝对模拟多转旋转轴编码器

　　轴：- 0.375" dia x 0.884" 长， w / 0.047"

　　x 0.77" 平 - 0.250" dia x 0.884" 长， w/ 0.033" x 0.77" 平

　　- 6 毫米 dia

　　x 10.25 mm 长， w/ 0.3 毫米 x 9.5 毫米平 - 10 毫米 dia x 20.25 毫米长， w/ 0.5 毫米 x 19.5 毫米平

　　轴加载：轴向：20 磅(89N)

　　径向：40 磅(178 N)

　　轴承寿命，最大轴负荷最低为 2x10×9 转

　　开始扭矩：2.0 盎司(1.41 N 厘米)最大 # 25 摄氏度

　　惯性时刻：6.0 x 10×4 盎司秒×2 (43.2 X 10×6 千克厘米-秒=2)

　　重量：1.3 磅(0.59 千克)

　　住房：粉涂层铝或不锈钢外壳

　　交配连接器和绳带(单独出售)

　　以下交配连接器可从 AMCI 获得。请注意，任何具有正确编码和联系人的商业可用的 M12 连接器都可以使用。

　　AMCI 部分编号描述

　　MS-37女性，A编码，8个联系人。螺丝终端连接。

　　6 至 8 毫米 dia. 电缆。最大 20 AWG

　　线 dia. 直， IP67 额定时正确安装

　　AMCI 提供以下线带，用于 DC60

　　AMCI 部分编号描述

　　CNFL-5M成型线。5米长。

　　直 M12 8 引脚 A

　　编码到飞行引线 IP67 额定值时正确安装。

　　连接器位置 + 皮纳特：

　　DC60 单元上使用 8 个针、A 编码的男性 M12 连接器。它位于单元的背面或侧面。此连接器是图尔克欧元最高速 FS 8 或等效。连接器的切口如下所示。

　　图尔克 Fs 8 或等式。针描述

　　1+直流电源输入

　　2直流返回 (GND)

　　3预设到零输入

　　4无功能，连接到直流返回

　　5模拟输出

　　6无功能，连接到直流返回

　　7方向控制输入

　　8直流返回 (GND)

　　电气规格

　　DC60 绝对模拟多转旋转轴编码器

　　操作电压最高 10 至 30 Vdc

　　电源要求1.0 W

　　最大 30 mA @ 24 Vdc 典型

　　值是运行功率，不包括模拟输出提供的电流。

　　位置分辨率16 位(65，536 中的 1 部分)

　　位置更新时间1.6 毫秒

　　可用输出类型0 到 10Vdc，0 到 20mA，或 4 到 20mA

　　最大输出沉降时间在最小输出和最大输出之间切换时为 50 微秒

　　增加计数的方向通过将方向控制输入引脚

　　(引脚 7)短做空到直流返回，可以将查看轴的默认 CW 设置为 CCW 增加。

　　零位置可以通过将预设脉冲到零输入引脚(引脚 3)从直流返回到打开电路或 +DC 电源来设置。最低脉冲宽度为 2，000 毫秒。

　　环境规范

　　DC60 绝对模拟多转旋转轴编码器

　　外壳：IP67

　　休克：50 G's 表示 11 mSec

　　振动：20 克， 5 至 2，000 赫兹

　　工作温度：-40° C 至 +85° C 标准
