专业销售AMCI绝对模拟旋转轴编码器ME15

　　适合高冲击和振动应用

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　IP67 评级(灰尘紧，水紧)

　　紧凑型低成本设计

　　10 位分辨率

　　0-5Vdc， 0-10Vdc 输出版本|0-20mA， 4-20mA 输出版本

　　(2) 连接选项

　　伺服安装样式

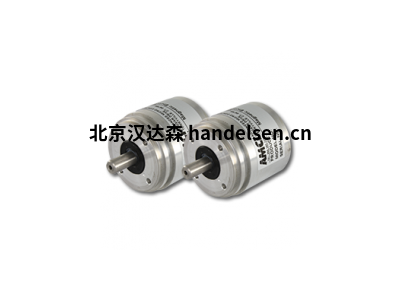

　　AMCI ME15 绝对模拟旋转轴编码器

　　AMCI 的 ME15 模拟旋转轴编码器专为需要防弹可靠性的成本敏感应用而设计。ME15 磁编码器的直径略低于 1.5"，设计用于不同行业的重型操作。编码器的 IP67 评级可防止灰尘和湿气，传感器的紧凑设计仅依赖于两个组件，确保无故障操作。

　　AMCI 的 ME15 模拟编码器使用小型截然两极分化的磁铁和自定义的 ASIC，其中包含一系列霍尔传感器，当暴露在磁场中时会产生电压。ASIC 检测磁通量分布的变化，因为磁铁在磁体上方旋转并输出表示角位置的电压水平。ASIC 还能够忽略任何干扰磁场，使 ME15 能够在高外部磁场区域运行。

　　摘要：ME15 的体积小、可靠性高、IP67 保护等级高、成本低，是强力计和小型工业编码器的理想替代品。坚固的机器外壳和对冲击和振动的高抗性使这些编码器成为理想的适合和能够承受困难的环境条件，包括邻近电流产生的电磁干扰 (EMI) 噪声。

　　规格机械规格

　　ME15 绝对模拟旋转轴编码器

　　包装样式：尺寸 15 (1.5" 直径) 铝制外壳，带伺服安装

　　住房：铝制外壳

　　轴：1/4" 或直径 6mm 不锈钢

　　轴加载：1/4 英寸和 6 毫米轴

　　：10 磅径向/5 磅轴最大轴负载。轴承寿命额

　　定为 2X10×9，在最大轴负荷下最小转。

　　开始扭矩：2 盎司最大 #25° C (带标准轴密封

　　) 0.2 盎司，最大 #25° C (无轴密封)

　　惯性时刻：1.75 * 10=-5 盎司秒=2

　　最大速度：20，000 RPM

　　连接选项：-七针，M9，端接头

　　- 集成电缆在1.5'，3'，6'或10'长度

　　28AWG，7导体与整体屏蔽

　　电气规格

　　ME15 绝对模拟旋转轴编码器

　　分辨率：10 位

　　准确性：+ 0.5°

　　增加计数的方向：CW 或 CCW，在订购时指定

　　旋转测量范围：360 度连续

　　保护：过电和反向电压保护，短路保护

　　启动设置时间：20ms

　　环境规范

　　ME15 绝对模拟旋转轴编码器

　　外壳：

　　IP67(仅适用于工作轴密封件)

　　休克：50 G's 表示 11 mSec

　　振动：20 克， 5 至 2，000 赫兹

　　工作温度：-40° C 至 85° C 标准

　　模拟输出规格

　　ME15 绝对模拟旋转轴编码器

　　电源要求：电压输出版本 = 20 至 30Vdc，|24Vdc 最佳|0.84W

　　当前输出版本 = 20 至 30Vdc，|24Vdc 最佳|1.32W

　　输出分辨率：1024 模拟电压或电流中的一个部分

　　独立线性：<0.5%的输出范围

　　重复性：<0.1%的输出范围

　　可用输出配置：电压： 0 至 5Vdc 或 0

　　至 10 Vdc 电流： 0 至 20mA 或 4 至 20mA

　　电压负载容量：

　　0 到 5 Vdc0 至 10Vdc

　　当前输出最大 10mA。最大 10mA。

　　输出负载500 分钟1k 000 分钟

　　当前负载容量：

　　0 至 20 mA4 至 20 mA

　　输出负载最大 5000最大 5000

　　交配连接器： (单独出售)

　　AMCI 部分编号活页夹部分编号

　　MS-999 0426 00 08

　　连接器 PINOUT： 7 针男性 M9 连接器或 7 导体集成电缆：

　　信号连接器集成电缆

　　+直流输入1红

　　直流返回2黑

　　模拟输出3绿

　　模拟输出返回4棕色

　　-5-

　　-6-

　　-7-
