德国Fibro旋转切割转台 FIBROTAKT分度台

产品介绍：

用于机床的旋转切割转台

我们用于机床的转台可用作旋转轴或定位轴、刀架或用于多种装配应用。通过这些机器，FIBRO 将*高的精度与令人难以置信的加工能力和*短的循环时间相结合，从而提高您的生产过程的效率。

无论是 FIBROPLAN，一种极其通用的机器，包括适用于广泛应用的蜗杆驱动，FIBRODYN DA，由于其高速和加速特性确保快速定位，或 FIBROTAKT，它是高精度定位应用的理想选择——质量我们的转台是确保我们的客户在任何应用中的*大满意度。



FIBROTAKT®

带 HIRTH 面齿轮的精密转台

1962年，FIBRO面向国际市场推出了一台带端面齿轮的分度台：FIBROTAKT。它专为高精度分度而开发，能够承受高加工负荷。FIBROTAKT 端面齿轮中的锁定机构可确保长期保持高精度和刚性。一系列设计和驱动器类型可以为任何应用找到完*的解决方案。FIBROTAKT 用于旋转多工位组合机床的内置分度台将尽可能短的循环时间（即使是重型设置）与*大的精度和刚度相结合。



应用范围

高精度定位可达±1"，可重复精度±0.1"

无需NC控制

液压，电动或气动驱动和控制

也可以作为集成机器结构内的内部装置，如专用回转式输送机



优势特性

高精度FIBRO齿轮啮合系统有着*佳的几何精确度

啮合系统的液压锁紧有着极高倾斜刚度

平板设计提供了超大工作区域

强劲的耐磨设计，使用寿命长，低维护

超大的尺寸范围，可配备分度盘直径达3,000毫米

传输负载可达15吨

几十年经验证明：转台领域为您的生产提供安全的设备

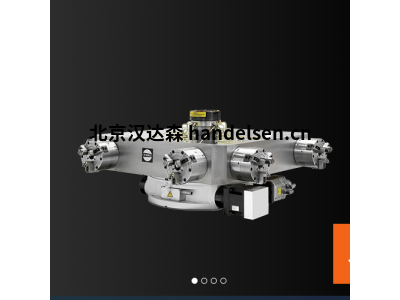

FIBROTAKT® 安装

FIBROTAKT®内置回转工作台的结构是由久经考验的FIBROTAKT®系列派生而来，是专为回转式输送机设计的内部组件。它在不外露的齿条啮合系统上搭载了分度台锁紧装置。



以上及其他特殊设计特点给用户带来很多优势：

圆形外壳和底部驱动不对周围形成任何干扰，易安装于回转式输送机

齿（条）轮啮合系统使分度盘刚性极高，同时

直径分度精度可达±1"

高转动惯量情况下，响应时间短（参见技术数据！）

分度盘通过绝对编码器（多圈）持续识别伺服电机位置，因此，无需启用基准点

使用水平或垂直的分度盘

成熟技术，运行可靠性高



技术亮点

可液压、气动和电动操作

刚性，因为在加工过程中没有接合轴承

使用寿命*长且精度不断提高
