德国Phytron步进电机 ZSS ZSH系列
德国Phytron步进电机 ZSS ZSH系列
德国Phytron步进电机 ZSS ZSH系列
1、步进电机ZSS
高精度步进电机。优化几何结构和磁性，以实现平稳运行
Phytron ZSS步进电机（19-56毫米）提供高精度和平稳运行。
高达102.400个可接近位置（200步进电机，以1/512步进分辨率和编码器的微步进模式驱动），ZSS电机为您的应用提供高精度定位能力。
基于其几何结构，ZSS系列具有平滑的低共振运行性能。得益于低噪声的产生，典型的平稳运行和由此产生的最佳结果，特别是对于光学高精度应用。
技术细节
用于单极或双极控制模式的两相混合步进电动机
保持扭矩为3.8至700 mNm
尺寸ZSS 19至56 mm
每种尺寸max多3种电机类型和3个标准绕组
标准步数/转：200步角：1.8’
特殊步数取决于电机尺寸
*低保护方式：IP40
允许环境温度：-30°C至+80°C
可选：齿轮、电机制动器、编码器、2轴、散热器、联轴器等。
可用型号
尺寸、步数、绕组：见数据表中的表
自由电线端或保护盖，散热器，2轴
齿轮、电机制动器、编码器
| 曹雪莉 QQ：2850590587 手机： 15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
2、步进电机ZSH
与ZSS一样，ZSH步进电机在每一个动作中都设置了强大的重音。他们扩大了直径为57至107毫米的ZSS马达 技术细节：
用于单极或双极控制模式的两相混合步进电动机
保持扭矩为0.45至17牛米
直径ZSH:57至107
NEMA兼容
步数/转：200步角：1.8’
*低保护模式：IP54，IP68按需
允许表面温度：-30°C至+80°C
（短时间可达100°C）
可用型号：
尺寸和绕组：见数据表中的表
自由线端或接线盒
双轴
齿轮
电动机制动器
编码器
3、步进电机VSS VSH
主导：在*端条件下执行的解决方案
Phytron的VSS/VSH步进电机是30多年空间技术经验的结晶。特别设计的两相混合步进电机可用于高达10-11百帕的真空环境。它们适合于特殊环境，如深高温或*端辐射强度。
技术细节
步进电机，用于真空或空间操作或kryogenic应用
高冲击和振动载荷
真空度高达10-11 hPa
温度范围取决于应用
抗辐射能力高达106 J/kg
保持扭矩从3.4 mNm到13 Nm
直径19至125 mm
每次旋转的完整步数：200（1.8°）
排气孔以避免气穴
可选：
VGPL行星/谐波传动齿轮
热元件型KTC/Pt100电阻传感器
分解器
双轴等。
定制结构：
工作环境恶劣，与洁净室兼容，电机带主轴
减轻重量和振动阻力的集成电机齿轮类型.钛外壳或空间应用
减少磁发射

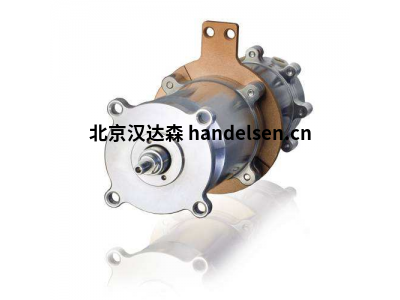

4、步进电机phySPACE
两相混合；20至57毫米
phySPACE步进电机系列是30多年的太空遗产和1000多台Phytron电机在太空的成果。物理空间是用来抵抗振动、辐射和高温的。由于采用了符合ECSS标准的材料，phySPACE在满足超高真空使用的高要求的同时，还提供了最佳的功耗、散热、杂散磁通、高精度定位、长寿命和*强的鲁棒性。
技术细节
两相混合步进电机
保持扭矩3.1至420 mNm
直径20至57 mm
每转200步
1.8°精度5%
设计用于冲击和振动载荷
四线平行
预放气
K元素集成
-40°C至+120°C
高达+200°C的绕组温度（短期）
抗辐射能力高达106 J/kg
排气温度高达200°C（部件）
放气率：TML<1%，CVCM<0.1%或更好（<125°C）
