德国WINKEL直线轴 DLE High Dynamic系列

WINKEL是一家直线轴制造商，用于在各种工业应用中定位或运输负载。

特点：

使用WINKEL 直线系统，可轻松处理 80 公斤至 10.000 公斤的中型和重型负载。WINKEL 直线轴以高达 5 m/s 的高速和高达 ± 0,1mm的精度令人信服。在驱动技术和传感器技术方面，WINKEL 直线轴在生产中提供了高度的个性化。SLE、PLE 和 DLE 系列的线性轴可以设计为多轴龙门架。



WINKEL 生产五种不同的线性轴，每种类型的线性轴都是WINKEL 直线导轨和驱动元件的产品组合，用于设计不同方向的线性负载运动。WINKEL直线车桥型号及其各自的特点和应用领域如下所述：

类型                 适用范围

DLE 直线轴 高动态 用于精确负载运动的线性轴

SLE 直线轴重载 用于污垢和灰尘中负载运动的线性轴

PLE 直线轴 高动态 用于低背隙和安静负载运动的线性轴

RLE 机器人轴 适用于所有机器人的线性轴

ReadyTrack 地板轴 用于负载移动的通用地板轴

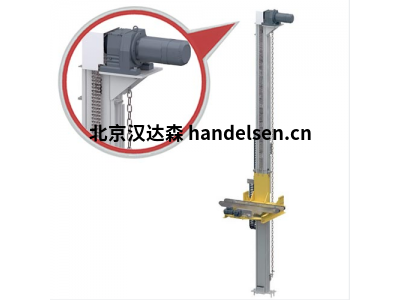

1、DLE 系列的 WINKEL 直线车桥是价值分析设计和制造的系统，负载能力从 80 公斤到 4.000 公斤不等，采用带循环滚珠轴承导轨的钢型材结构。精确的DLE 线性轴或多轴系统，适用于高负载能力，速度高达 5 m/s。用于负载运动的电机可作为交流或伺服版本与低背隙齿轮箱组合使用。DLE 中的D代表动态线性轴单元。

用于水平或垂直旋转负载的旋转臂

杆夹紧以锁定负载的位置

使用流体润滑脂为轴承、导轨和齿条进行中央润滑

用于导轨的夹紧元件，可在断电和维护期间确保安全

应用：DLE High Dynamic 系列的 WINKEL 直线轴用于机床和工业生产设备的装卸、码垛技术以及汽车和飞机制造。



2、在生产中采用重型设计的 SLE 直线轴

SLE 系列的 WINKEL 直线车桥是一种价值分析设计和制造的多轴系统，承载能力高达 4.000 kg，其对污垢的不敏感和坚固性令人印象深刻。SLE 直线轴维护成本低，适用于多班次操作。电机有交流或伺服版本与低背隙齿轮组合。顺便说一下，SLE 中的S代表钢，线性轴单元。

SLE 直线轴应用领域

SLE Heavy Duty 系列的直线轴采用模块化钢型材设计，可用于汽车行业、码垛技术、钢铁和建筑材料行业以及木材行业的灰尘和污垢。



3、生产中的高动态 PLE 直线轴

WINKEL 直线轴系列 PLE是一个价值分析设计和制造的多轴系统，负载能力高达 100 公斤。PLE 线性轴非常安静且坚固，适用于半精密应用。PLE 直线轴几乎不需要维护，适用于多班制操作。顺便说一下，P代表聚酰胺，线性轴单元。



4、生产中的RLE 机器人轴

RLE 系列的 WINKEL 机器人轴是价值分析设计和制造的线性系统，负载高达 10,000 kg，可与 6 轴机器人结合使用，作为现代第 7 线性轴。

RLE 机器人车轴的特点是通过硬化循环球或平面导轨和带有低背隙齿轮的刚性钢型材结构实现高精度定位。RLE 机器人车轴维护成本低，适用于多班制操作。WINKEL 制造RLE 机器人轴，可与匹配的机器人底座、减速齿轮和中央润滑装置连接。可选地，还提供匹配的机器人底座以及轴的高度。



5、SHOP ReadyTrack 系列生产中

RTP（Ready Track Precision）或RTS（Ready Track Speed）类型的WINKEL ReadyTrack 地板车轴是价值分析设计和制造的地板车轴，负载高达 5.000 kg。两种变体均采用WINKEL 精密型材制造。对于滚子，可以区分WINKEL 聚酰胺轴承(RTP) 或WINKEL 钢轴承(RTS)。由于设计原因，ReadyTrack 系列可以实现多种应用。电机有交流或伺服版本与低背隙齿轮箱相结合。

ReadyTrack - 地轴应用领域

ReadyTrack 系列的地板车轴可用作提升系统的上部结构、带横向提升的提升系统、带偏心提升台或链式输送机的伸缩叉和辊道输送机，适用于汽车行业的灰尘和污垢、码垛技术、钢铁和建材工业和木材工业。
