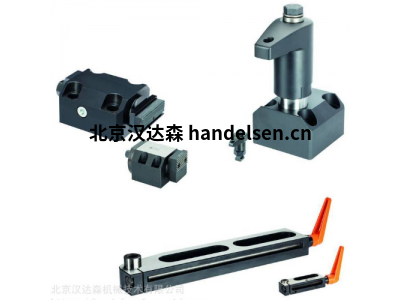

德国HALDER夹具EH23320 工业紧固件 定位衬套
德国HALDER夹具EH23320 工业紧固件 定位衬套
浮动夹具 精实的结构，结合了夹持和锁附 M 12 100 EH23320.
浮动夹钳用于夹紧和支持零件的额外夹紧点。
浮动式夹具的优点为：
在过程中可避免震动
可固夹肋状材、珠状材及钩环等元件，以强固固夹的元件
在固夹未加工零件时不会造成变形
精实型，高度降低
材质
| 曹雪莉 QQ：2850590587 手机： 15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
可调节的身体
铝， 红色电镀
本体
表面硬化钢，氮化，锰磷酸盐处理和研磨
紧固夹钳
表面硬化钢，氮化，锰磷酸盐处理
组装
将浮动夹钳安装到设备上。（安装孔为 M 6，见图纸）
使用套筒来调整档块的高度限位和旋转区域，并用固定螺丝（4x WS 2.5）夹紧。在向上设置高度限制时，将会产生较多的空隙 (工件公差)。
操作
1. 向下推动浮动夹具。
2. 尽可能旋转夹钳。 浮动夹具以轻微的弹簧负荷接触工件的底部。
3. 用六角螺母 (WS 18 - max小15 Nm 和max大 30 Nm 扭矩) 以锁附浮动夹具。在夹紧过程中，工件被夹紧并同时被支撑。
4. 释放按相反顺序完成。
注意事项
对于特定的夹钳情况， 标准的夹钳是可以被交换或替换的 (参见目录图面: 螺丝 ISO 4762 - M8 - 12.9, M max. = 43 Nm)。
定位衬套 带有轴环，DIN 172 A EH 23112.
定位或钻孔衬套用于在同一位置钻出重复孔，以确保重复性。
硬化和磨削定位衬套可用作钻头，轴等的耐磨导向。
材质
表面硬化钢，表面硬化
下向夹具 有曲柄夹持杆 100 EH 23210.
快速式固夹组件可同时将工件压向固定止动组件及支承板，扁平式的结构可进行全面的车制，结合圆柱形止动组件 EH 2328. 后，可取代特殊夹具使用。
材质
钢，表面硬化，染黑
夹持装置 100 EH 23260.
精实的夹持元件可以在推和拉的夹持应变之间转换，取决于产品型号。行程为 10 mm。在 2 mm 的短固夹行程内，可自我锁附于任何位置。可容许的max大固夹力道为 4.9 kN。
材质
外壳
PA 塑料，玻璃纤维强化
本体
钢，染黑
球形手把
DIN 7708 - 热固塑料 (PF 31)，红色 (接近色号 RAL 3003)
配件
钢，染黑
停止块 圆柱形止位块 EH 23280.
直导组件能够快速而精确地完成工件的定位。圆柱型的止动组件能够有助于确定原点的坐标。研磨之高度公差 ± 0.01 mm 的短型组件亦可用作底座组件。
材质
档块
钢，表面硬化，研磨
支持板
钢，染黑
螺丝
钢、品质8.8、(ISO 4762)
保持扣件 握翼、单面 EH 24101.
用在门锁，抽屉和运送支撑等.
保有的量指示 4 x 90°。
材质
凸缘
镀锌钢
把手
锌压铸, 表面涂装, 银色, 类似 RAL 9006, 雾面
锌合金压铸、塑料涂层、 黑色，近似 RAL 9005﹐亚光结构
内部零件
锌压铸
钢
塑胶
夹合螺母 自行锁固 EH 25030.
夹合螺母被使用于旋转零件，尤其是可反转的转轴，例如固定研磨轮。这种精实的结构可以确保功能安全使用，以及允许使用板手快速安装。
跟其他的备用方式相比，夹持螺母有以下优点:
自我锁附 (即使轴的转动方向改变)
简单的安装 / 拆装
重複的夹合操作
材质
热处理钢，染黑
组装
夹合螺母是由一个外环和内环所组成的单元。
外环有一个锥形孔，带有沟槽的内环有锥形的外侧表面和母螺纹。
使用面销板手去锁紧夹合螺母时，两个锥面靠著彼此移动。结果，带有沟槽的内环像孔夹一样被收缩。螺母在螺纹的侧面夹合自己，所以即使反轴旋转他们也不会分开。
