Thomas&Betts接线盒 XPGUB系列应用特点及参数
Thomas&Betts接线盒 XPGUB系列应用特点及参数

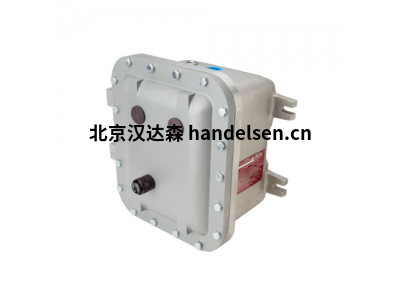

仪器、设备和仪表外壳 XPGUB系列-螺纹盖接线盒
应用
–设计用于安装在危险环境的电气导管系统中
–可用作接线盒或外壳：仪器、仪表、拼接、抽头、接线板和其他设备
–三种设计：螺纹实心盖、螺纹圆顶盖和螺纹玻璃盖
–室内和室外
| 曹雪莉 QQ：2850590587 手机： 15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
特征
–整个螺纹结构允许在危险区域使用
–厚壁段的厚度足以为所示的max大导管尺寸提供所需的五个螺纹
–铸造安装凸耳，便于现场安装
–接地螺钉标准
–NEMA 3、4；特点是在盖上安装O形密封圈
–根据客户要求钻孔和攻丝的导管开口–可在现场钻孔和攻丝
–铸造安装按钮、凸台和垫片可用
–如果订购10只或更多，可在双腿外壳上添加额外的脚（额外收费）
–可选安装盘可用
标准材料
–阀体–坚固的砂型铸造无铜铝合金，铜含量最高为0.3%，具有tumblast自然抛光
–O形环盖垫片–丁腈橡胶，可承受-40至108°C（-40至226°F）的温度范围
钻孔和攻丝指南
在导管外壳钻孔和攻丝时，适当
2安装要求如下：
–必须在外壳中用至少5个全NPT螺纹攻丝
仅背面或侧面；ULmax小1/2“导管尺寸
–NPT孔的攻丝深度必须至少超过标准NPT塞规槽口1/2圈，最多超过11/2圈
–导管开口的内端应光滑且圆整
–1类B组应用要求至少（7）个螺纹啮合，2级配合
参数介绍：
型号 Diagram referen 内部尺寸宽 长 深 导管尺寸 法兰开口 安装螺栓尺寸 重量磅
XPGUB2-402 Fig. 2 4 dia. – 33⁄8 1 – 1⁄4 3
XPGUB1-443 Fig. 1 41⁄8 41⁄8 37⁄8 2 – 3⁄8 53⁄4
XPGUB1-444G2 Fig. 1G 41⁄8 41⁄8 41⁄16 2 23⁄4 3⁄8 6
XPGUB1-444G3 Fig. 1G 41⁄8 41⁄8 41⁄16 2 – 3⁄8 5
XPGUB3-443 Fig. 3 43⁄4 43⁄4 43⁄16 2 – 1⁄4 7
XPGUB3-443G4 Fig. 4G 43⁄4 43⁄4 35⁄16 2 – 1⁄4 7
XPGUB8-42D5 Fig. 8 47⁄8 dia. – 55⁄16 11⁄4 – 1⁄4 5
XPGUB8-53D7 Fig. 8 53⁄8 dia. – 79⁄16 2 – 5⁄16 9
XPGUB8-53D9 Fig. 8 53⁄8 dia. – 91⁄16 2 – 5⁄16 91⁄2
XPGUB9-53 Fig. 9 53⁄8 dia. – 313⁄16 2 – 5⁄16 8
XPGUB9-53G4 Fig. 9G 53⁄8 dia. – 215⁄16 2 – 5⁄16 8
XPGUB4-564 Fig. 4 513⁄16 69⁄16 57⁄16 2 – 7⁄16 123⁄4
XPGUB4-564G4 Fig. 4G 513⁄16 69⁄16 45⁄16 2 41⁄8 7⁄16 13
XPGUB4-564G5 Fig. 4G 513⁄16 69⁄16 45⁄16 2 – 7⁄16 12
XPGUB3-663 Fig. 3 6 6 47⁄8 2 – 3⁄8 11
XPGUB3-663G5 Fig. 3G 6 6 37⁄8 2 – 3⁄8 11
XPGUB7-663D8 Fig. 7 6 6 89⁄16 2 – 3⁄8 121⁄4
XPGUB8-64D10 Fig. 8 65⁄8 dia. – 101⁄8 2 – 3⁄8 143⁄4
XPGUB9-64 Fig. 9 65⁄8 dia. – 43⁄8 2 – 3⁄8 111⁄2
XPGUB9-64G5 Fig. 9G 65⁄8 dia. – 35⁄16 2 – 3⁄8 111⁄2
XPGUB6G-669 Fig. 6G 63⁄4 63⁄4 91⁄8 2 53⁄8 3⁄8 221⁄2
XPGUB5-663 Fig. 6 63⁄4 63⁄4 53⁄16 2 – 3⁄8 131⁄2
XPGUB5-663G4 Fig. 6G 63⁄4 63⁄4 41⁄8 2 53⁄8 3⁄8 133⁄4
