原厂直供STAHL防爆接线盒8575/12-100



　　电动循环加热器45 kW(+ 5 / -10%)-400 V 3Ph + PE

　　流量加热器DN200 PN16，45 KW 400 V 3PH

　　操作数据：

　　-介质：矿物油

　　-类别：I(根据PED分类)

　　-中型：液体

　　-标称输出的最大吞吐量：135,000公斤/小时

　　-公司的吞吐量变化：否。

　　-最低入口温度：0°C

　　-出口温度：100°C

　　-工作压力：5 bar g。

　　-位置：室外区域

　　-最小/最大环境温度：0°C / 40°C

　　设计数据：

　　-功率：标称电压下为45 kW(+ 5 / -10%)

　　-电压：400V 3 Ph + PE(+/- 20%)

　　-设计压力(PS)：10 bar g。

　　-最小/最大允许温度：0°C / 110°C

　　-安装方向：水平

　　-最大压力损失：350 mbar，处理量为135,000 kg / h，工作温度为0°C，压力为5

　　酒吧。

　　-内部容积：85 dm3

　　流量管符合ISO EN 1092-1

　　-参赛作品：DN200 PN16，表格为FS

曹雪莉 QQ：2850590587   手机： 15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

　　-插座：DN200 PN16，形式为FS

　　通风：DN32 PN16，表格FS

　　-排水管：DN32 PN16，形式为FS

　　-隔热：是-专为室外使用而设计

　　材料：

　　法兰：碳钢

　　-座杆：碳钢

　　-流量管：碳钢

　　-螺丝和螺母：碳钢

　　-绝缘外套：不锈钢

　　-表面处理：砂钢轮辋SA 2.5

　　-1底漆

　　-1个中间涂层

　　-1件大衣

　　法兰加热器：

　　-法兰：DN200 PN16，符合EN 1092-1的FS形式

　　材质：碳钢

　　-18个由焊接碳钢制成的加热元件，ø16 mm

　　-连接：三角形

　　-表面负荷：1.4瓦/平方厘米

　　-表面处理：上油

　　-浸入深度A：2150毫米

　　-未加热的长度Nc：350毫米

　　-加热束直径D：197毫米

　　-冷却塞B：0毫米

　　-接线盒防护等级：IP5

　　-接线盒尺寸：宽300 x高300 x深120毫米

　　-额定功率：1 x 45 kW

　　安全 ：

　　•中温控制：

　　-1根RTD探针3根导线，带有铝制带环氧涂层的接线盒-安装在保护轴和

　　焊接的出口喷嘴。

　　•流量管的安全性：

　　-1个恒温器，16A / 250 VAC反向开关，范围0°C / 300°C并自动复位-设置= 110°

　　C。

　　•加热元件内置安全性：

　　-1个K型热电偶，用于控制加热元件的皮肤温度。加热元件上加油管中的传感器

　　焊接。

　　STAHL防爆电器产品有：STAHL插头插座;STAHL防爆灯;STAHL防爆控制箱;STAHL防爆操作柱;STAHL防爆接线盒;STAHL防爆安全开关,限位开关;STAHL防爆安全栅;STAHL防爆葛兰头呼吸阀;STAHL防爆人机界面;STAHL防爆指示灯，按钮，触点;STAHL起重设备

　　STAHL防爆插头插座

　　STAHL防爆灯

　　STAHL防爆控制箱

　　STAHL防爆操作柱

　　STAHL 防爆接线盒

　　STAHL防爆开关

　　STAHL防爆安全栅

　　STAHL 防爆灯

　　STAHL 防爆人机界面


　　德国STAHL斯泰尔主要产品有防爆电器与灯具、防爆仪表两大类——STAHL安全栅、防爆触摸(操作)屏、远程输入/输出系统、应急灯、照明灯、路灯、STAHL、照明开关、分线盒、按钮盒及配电箱、STAHL斯泰尔船用防爆电器

　　推广型号：

　　插头和插座系列

　　SolConeX系列8570,8571

　　CES系列8575,8579,8851

　　●防爆到

　　- CENELEC

　　- IEC

　　- NEC

　　●用于

　　- 1区和2区

　　- 21区和22区

　　●通过认证

　　- 瓦斯防爆

　　- 防尘防爆

　　●系列

　　- 8575：16 A，超低电压

　　- 8570：16 A

　　- 8571：32 A

　　- 8579：63 A

　　- 8581：125 A

　　●保护类型IP 66

　　层压触点

　　●独立封装引脚，

　　灵活嵌入

　　●开关

　　- 大手柄

　　- 可以锁定在0和1

　　位置

　　- 清晰的开关位置

　　迹象

　　- 具有电机切换能力

　　AC3 acc。 根据IEC 60 947-3

　　STAHL防爆接线盒/插头/插座8575/13-200

　　控制和信号

　　8575/13-100

　　8575/13-110

　　8575/13-112

　　8575/13-200

　　8575/13-212

　　8575/12-100

　　8575/12-110

　　8575/12-112

　　8575/12-200

　　8575/12-212

　　8570/11-304

　　8570/11-306

　　8570/11-409

　　8570/11-406

　　8570/11-407

　　8570/11-405

　　8570/11-509

　　8570/12-306

　　8571/11-409

　　8571/11-406

　　8571/11-407

　　8571/11-506

　　8571/11-507

　　8571/12-409

　　8571/12-407

　　8571/12-506

　　8571/12-507

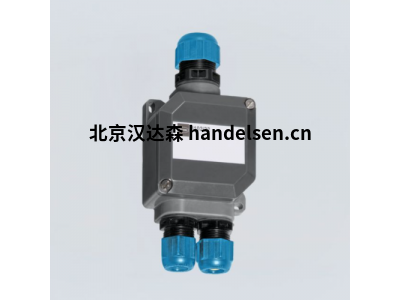

　　STAHL 防爆接线盒

　　>坚固的玻璃纤维外壳

　　增强聚酯树脂

　　>配有4个护套

　　终端和1个PE连接

　　>终端容量：

　　2 x 4 mm2，单线

　　>防护等级IP66

　　接线盒8102系列用于在有危险的区域运输和分配电能。

　　由玻璃纤维增强聚酯树脂制成的坚固外壳配有四个护套端子和一个PE连接。

　　8102/21-31

　　8102/22-31

　　8102/22-31

　　8102/21-42-C1151

　　8102/21-32-C1013

　　配件8194/5-3-3 x M20 x 1.5

　　配件8161/5-M20-13

　　配件8161/5-M25-17

　　配件8290/3-M20 x 1,5

　　配件8290/3-M25 x 1.5

沈阳汉达森YYDS曹
