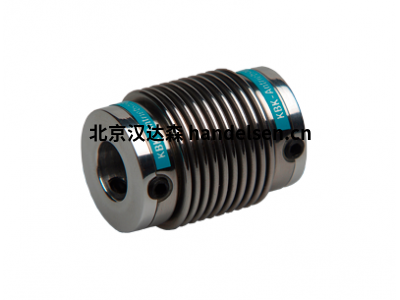

　　带径向紧定螺钉的无间隙微型金属波纹管联轴器

　　适用于 1 – 24mm 的轴径

　　高扭转刚度，在低恢复力下补偿轴不对中

　　极具成本效益的设计

　　适用于编码器、转速表、电位计的完美波纹管耦合

　　扭矩范围：0，05 – 10Nm　　金属波纹管联轴器是所有需要高动态定位的应用的首选 - 伺服驱动器中的经典应用。它们的特点是绝对无间隙的功能和高扭转强度。免维护、疲劳强度和低恢复力(不对中)，突出了波纹管联轴器的特性。我们的模块化系统允许无与伦比的多种选择，为每种装配情况提供合适的联轴器。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：2850590582@qq.com

　　作用

　　KBK微型金属波纹管联轴器是挠性联轴器。金属波纹管在低冲击力下补偿横向、轴向和角轴错位。

　　轴/轮毂连接

　　KBK金属波纹管联轴器只能根据目录的技术规范使用。不允许对联轴器进行后续处理。

　　装配准备

　　在装配和拆卸过程中，金属波纹管可能会变形三次，超过目录中规定的允许位移值。避免使用武力。要连接的轮毂的轴和孔必须没有污垢和毛刺。检查轴连接选项(包括弹簧配件)并检查公差。KBK金属波纹管接头的配合为H7。这种配合间隙和轴销的缩回有助于组装和拆卸。建议配合为0.02mm-005mm。

　　装配

　　国家控制委员会

　　将整个金属波纹管联轴器滑到轴端上。在正确的轴向位置，用扭矩扳手将夹紧螺钉()拧紧至表中所示的拧紧扭矩。B.插入编码器，如前所述拧紧夹紧螺钉(A)，使其具有正确的轴向位置和无轴向力的金属波纹管。

　　千字节1/

　　05

　　5.

　　10.

　　15

　　20

　　45

　　100.

　　扭矩(Nm)(A)

　　035

　　05

　　05

　　05

　　15

　　1, 5

　　3.

　　3.

　　最多10系列：每个轮毂侧1个螺钉

　　从系列15开始：每个轮毂侧偏移120“2个螺钉
