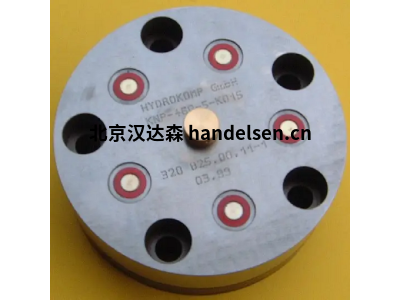

HYDROKOMP手动联轴器应用实例
HYDROKOMP手动联轴器应用实例
双作用联轴器公接头单元，带 13 cm³ 液压
蓄能器、联轴器机构板和带接近开关的联轴器机构板安全支架
| 吴亚男 QQ：2853369884 手机：17718583804 电话：010-64714988-212 传真：010-64714988-668 邮件：tk2@handelsen.cn |
 |
 |
4倍耦合机构板，带 3x 耦合机构 ND 5 和 1x ND 3，用于减压耦合，客户定制设计
HYDROKOMP手动联轴器MK-5-002压力可达600bar
蓄能器容积40 cm³；
压力范围0-600bar；
hydrokomp手动联轴器系统数据表
公称直径：5（联轴器元件）
工作压力：500bar
设计：带杠杆或球阀的联轴器单元
操作方法：单作用或双作用
供油：螺纹端口 G1/4 或带 O 形圈的歧管
蓄电池：13立方厘米或 40 立方厘米
安全支架
带电感式接近开关和插头的安全支架（电缆长度 3 m）。安全支架将未耦合的耦合板插入停车站。
通过集成的接近开关，安全支架可以直接连接到机器控制装置。因此，托盘运输只允许在非耦合状态下进行。
1. 带沉孔的孔 DIN 74 - F4
2.电感式接近开关
3.带电缆插头
联轴器公接头单元 （MKN）
1. 带泄压阀的联轴器公接头
2.液压蓄能器 13 cm³ 或 40 cm³（可选）
3.液压操作止回阀 Qmax。= 20升/分钟
4.压力表高达600巴
5.泄压阀，开启压力425巴
6.用于减压联轴器的联轴器接头
联轴器机构板
耦合机构板，锁定两个组件以进行压力传递。两根张紧杆都插入刺刀锁中。然后将杠杆向一侧转动90°。通过两个集成的吃水口，张力杆被缩短，耦合过程被执行。锁定行程为5毫米。
1. 联轴器机构
2.用于锁定模块的杠杆
HYDROKOMP手动联轴器应用实例
