HAWE分流阀TQ 32-A3结构原理介绍

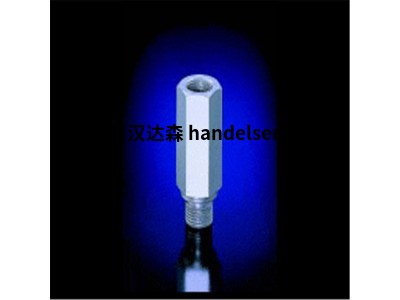

TQ 32-A3分流阀：

TQ型分流阀是一种流量自动调节装置，它在很大程度上不受工作油口A与B压力差别的影响，将从C口流入的进油流量QC，分为两股相等的输出分流量QA和QB；或者在相反的方向上，保持分流量QA和QB数值相等地汇合成合流流量QC。瑗缘ww王王



结构原理：

在钢质壳体内，将两个淬硬精磨的控制阀芯布置成松动地、可轴向灵活移动地相互联系在一起，并依靠弹簧处于中间位置（原始位置）。在位于总流量油口与两个分流量油口之间的两个控制阀芯上，分别建立了各自串联的固定节流孔和可变节流孔的节流调节作用。所通过的流量，在串联节流孔处产生压降，这一方面使阀芯进入工作位置，另一方面，当两个分流口的负载压力出现差别而引起压力差时，能连续不断地加以补偿。因此，就在两个分流量油口与总流量油口之间，分别建立了相同的总压力降，根据流阻流量的物理关系，这就可在两个分流口得到相等的流量，即实现等流量分流。



应用：

两个液压执行器运行于下述工况，就应该使用这类分流集流阀门；首行，两个液压执行器相互之间缺乏以机械方式强制偶合；其次，用一个液压泵供油并用共同的换向阀实行开环控制；第三，尽管在同一时刻两个执行器的负载不同，但要求相互之间不受负载影响进行往返运动。这样，在液压执行器型号规格同无疑可以获得同步。然而，这还与分流阀的分流精度，执行器（例如液压马达）内部的泄漏损失， 以及时，设备的体积弹性模量（油的压缩性，软管的膨胀）等相关。分流精度不是一个固定值，而与不同的运行条件相关，因此，分流阀仅在允许有百分之几的分流误差的情况下可使用。



精确的同步控制要求另外的装置（例如齿轮式呀柱塞式的机械分流器），或者更高档次的比例阀或伺服阀，通过连续的行程或转角的检测来达到。工作介质粘度的影响可以忽略不计。
