德国Phytron驱动器/控制器SPH 240

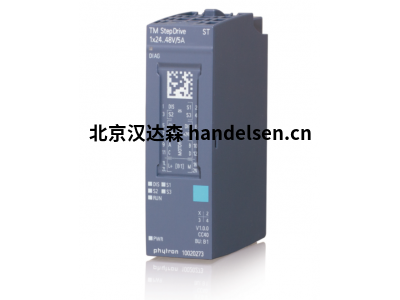

1、单步驱动器1-STEP-DRIVE

与西门子配合，为SIMATIC ET 200®S配备集成功率级的步进电机驱动器

在模块化PLC系统内控制和驱动步进电机：

1步驱动技术保证了高精度的电流调节，并能够精确定位到1/512步，绝对和非累积误差约为0.0015°（每转约102400个位置（0.0035°/步），使用200步进电机）



2、驱动芯片APS

2相步进电机功率级，5 APEAK 24-70 VDC–通过SPI接口的正弦/余弦

Phytron的APS模块是一个紧凑型（仅40 x 60 mm！）高性能功率级驱动步进电机高达5 APEAK，24-70 VDC，轴输出高达250 W。

APS还适用于高转速、高感应和高分辨率步进电机马达。那个APS可以通过脉冲和方向信号或数字sin/cos（通过SPI）来控制。斩波技术（可参数化）和高质量低电阻元件提供高精度的定位和开关。具有优化的定时功能，使电机和功率级的热损失最小，共振驱动性能低，真正的1/512阶跃分辨率（每转102400个位置，配备200个全步进电机和编码器）。评估委员会包括免费的参数化和诊断软件。

技术细节

OEM功率级模块

对于2相步进电机

24至70伏直流电压下，*高5安培峰值

高达1/512步分辨率              高达500000步/秒

通过SPI接口进行在线参数化和诊断

通过控制脉冲/方向或数字正弦/余弦（通过SPI）进行控制



3、控制器SPH 240  500  1013

步进电机功率级和控制单元的强大电源单元

您的紧凑型电源（AC/DC）用于DIN导轨或壁挂式安装。

技术细节

输入电压范围：SPH 240/500:90..132或180…264 VAC

SPH 1013:3 x 340…550伏交流电

内部熔断电源输入

电源缓冲30毫秒

输出电压48 VDC/5 A或24 VDC/10 A

短路保护输出   一、二次侧过电压保护    过热保护

集成风扇

尺寸45 x 125 x 121（宽x高x深）

重量0.6千克  DIN导轨或墙壁   任何安装位置



4、电机控制器MCC-1

可自由编程、紧凑、多功能-远程或独立

MCC-1是phytron的可自由编程双轴步进电机控制器，是一个紧凑的独立单元，用于2相步进电机，提供高达3.5 APEAK相电流。MCC系列中的控制器有许多输入和输出（数字和模拟）以及用于步进位置监控的编码器输入，以及连接所有限位开关的可能性。由于可用主机接口（USB、以太网等）的连通性，MCC可以快速方便地集成到现有应用程序中。

技术细节

可自由编程的单轴步进电机控制器，用于独立操作

两相步进电动机的双极控制

相电流高达3.5 APEAK

电源电压24至48 VDC

步进分辨率高达1/256步

RS 485、RS 232、USB或以太网接口

编程采用久经考验的MiniLog格式，并符合DIN 66025

模拟输入，例如操纵杆              8个双向数字输入/输出，电隔离

用于启动电机的冗余设计硬件输入              编码器评估

紧凑型设计，尺寸仅127 x 55 x 110 mm

不同安装位置的壁挂式支架              DIN导轨安装套件



5、控制器MSX

强大的步进电机功率级MSX，电源电压为60至120 VDC，高达15 APEAK进入19“子架

作为一个强大的步进电机功率级，MSX适用于高达800瓦的轴功率，尤其适用于处理离散部件和机器维修任务，以及高通量分拣和组装机械。

技术细节

用于两相步进电动机双极控制的小功率级

相电流高达15 APEAK              60至120 V电源电压

步进分辨率高达1/20步              以16个增量独立调节运行和停止电流

可选择的正弦相位或传统电流波形

电流形状优化：电流整形或放大

5至24 V输入电平的电隔离开路集电极输入：控制脉冲、电机方向、升压和启动

复位输入可通过跳线启用

电隔离输出：基本位置，错误

状态指示灯

易于安装的19“/3U子架插件板

兼容MSO、MSO MINI和SMD power stage
